デルタフレームΔ式土留擁壁(井桁/枠組擁壁)

除去・移設が可能な三角形の桁を、トラス状に組合せ構築します。

PDFダウンロードはこちら

特許・意匠登録済

特長

  1. フレキシブル構造のため耐震性に優れています。
  2. 噛み合わせ構造により排水性・通水性に優れています
  3. 積上げ段数(擁壁高さ)の増設が安易に行えます。
  4. 除去・移設が安易に行えます
  5. 施工が早く工期が短縮できます
  6. 施工時のステージング(仮設足場)が不要です。

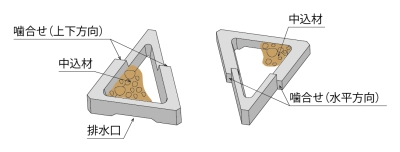

構造概要

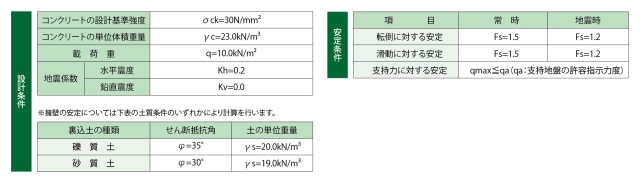

設計条件

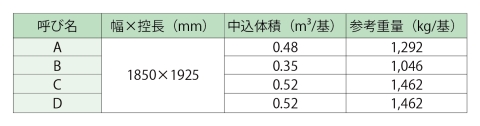

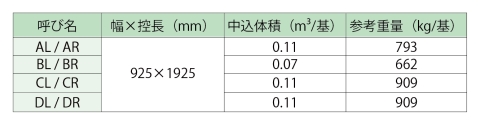

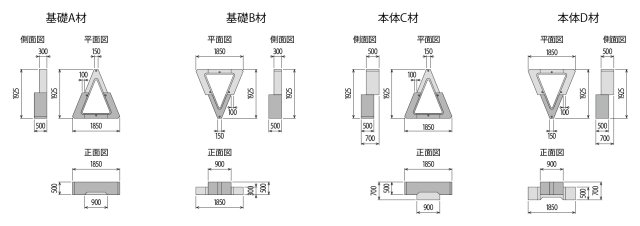

形状寸法図

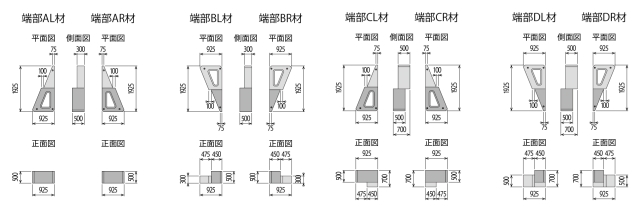

DF F-05DF F-06DF F-07

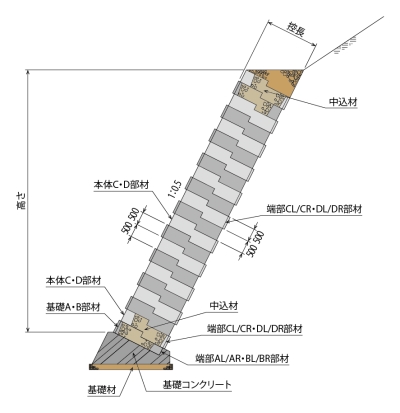

標準組立図

標準基礎図

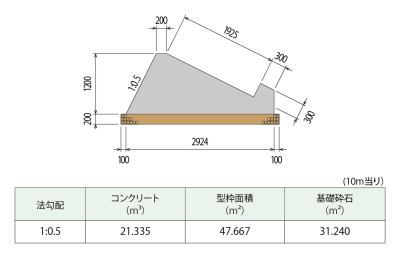

基礎形状

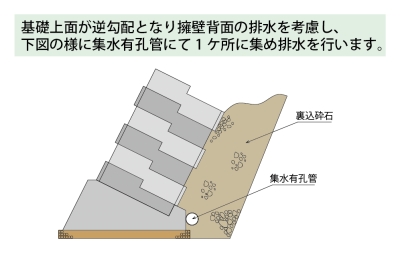

基礎の排水

施工参考図

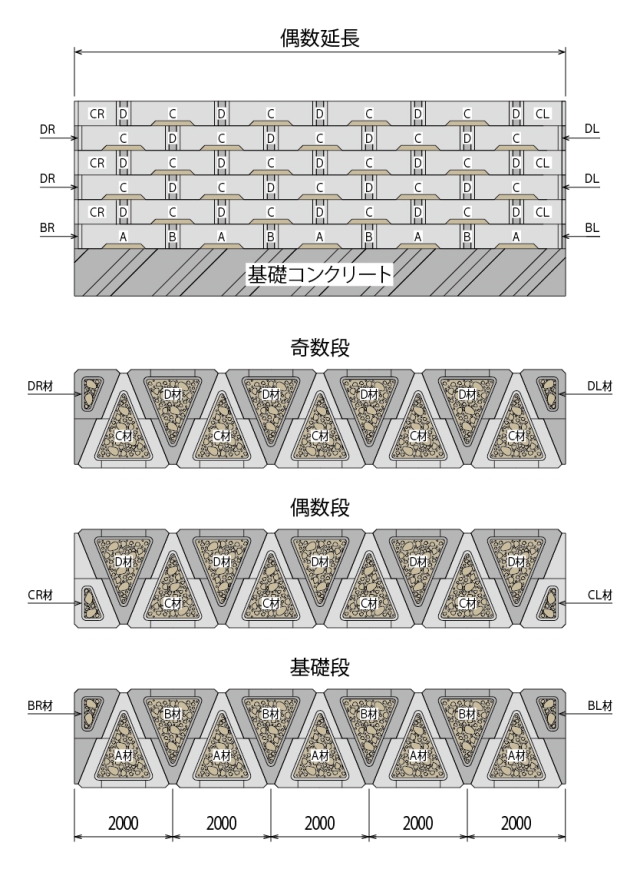

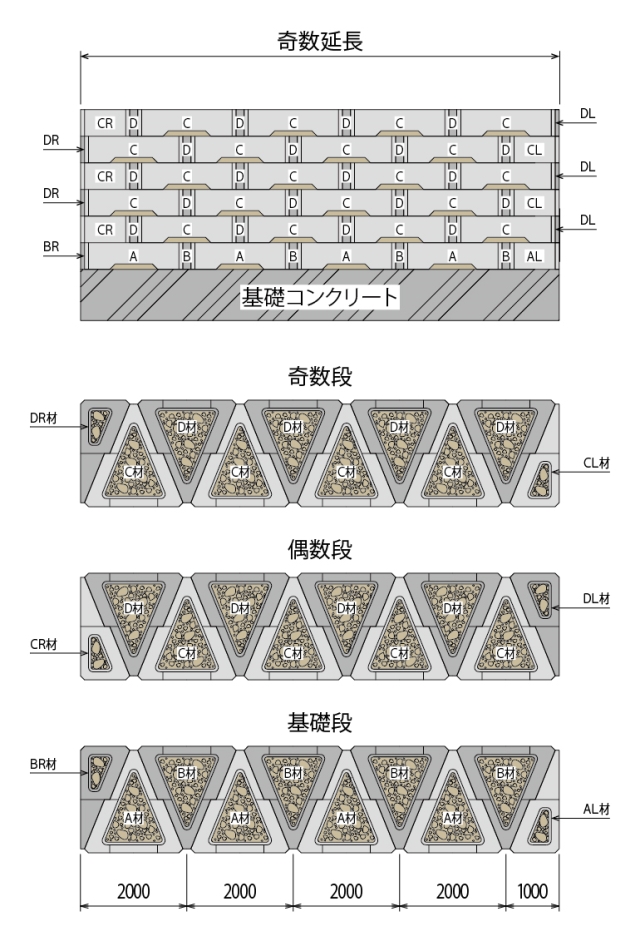

積み上げ参考図

偶数延長の場合

奇数延長の場合

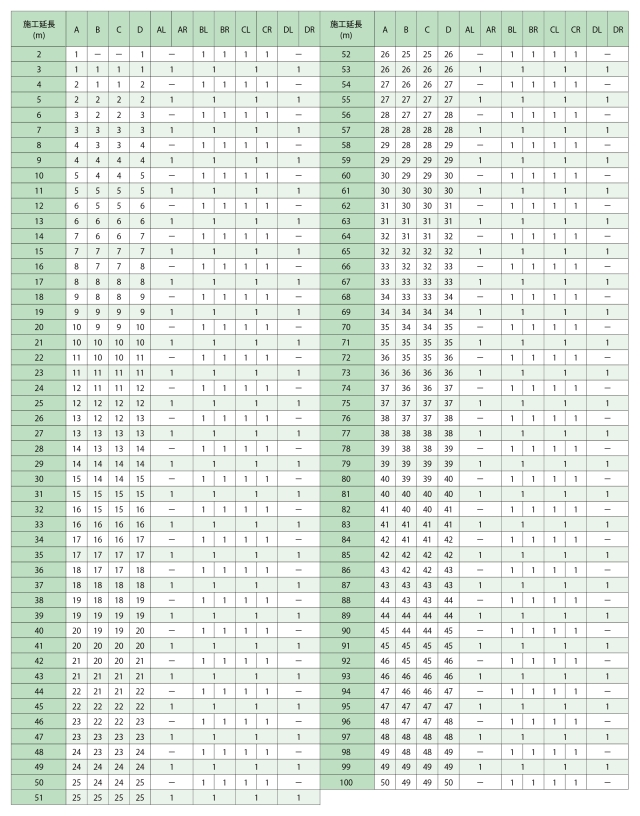

2段積みに要する施工延長毎の数量早見表

DF F-13
