FL-JP P2

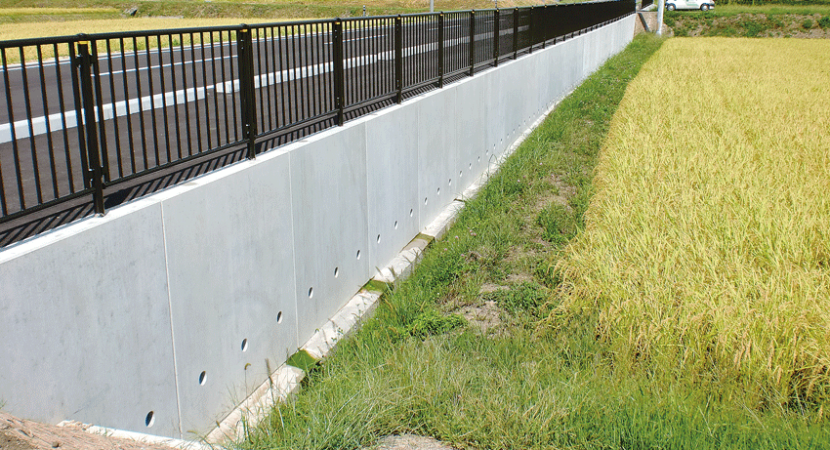

耐雪型支柱にも対応可能な歩行者・自転車転落防止柵基礎付きL型擁壁です。

PDFダウンロードはこちら

特長

FL-JP F-01FL-JP F-02

  1. 歩行者・自転車用転落防止柵(種別:P種)が取り付け可能です。
  2. 上載荷重はQ=10kN/m²まで対応できます。
  3. 背面盛土に対応できます。(※条件は担当係員にご相談下さい。)
  4. R≧60mまでの曲線に対応できます。

FL-JP F-01

  1. 支柱間隔は2mおよび3mに対応できます。
  2. 製品の高さは1000mm~3500mmまで対応できます。
  3. 製品長は1000mmまで短尺加工できます。

FL-JP F-02

  1. 支柱間隔は2mに対応します。
  2. 製品の高さは1500mm~3000mmまで対応できます。

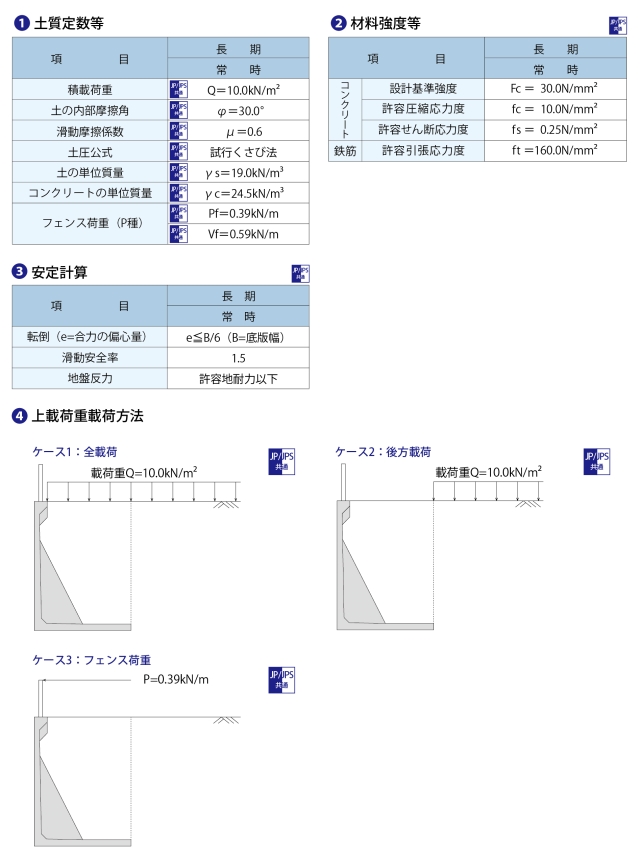

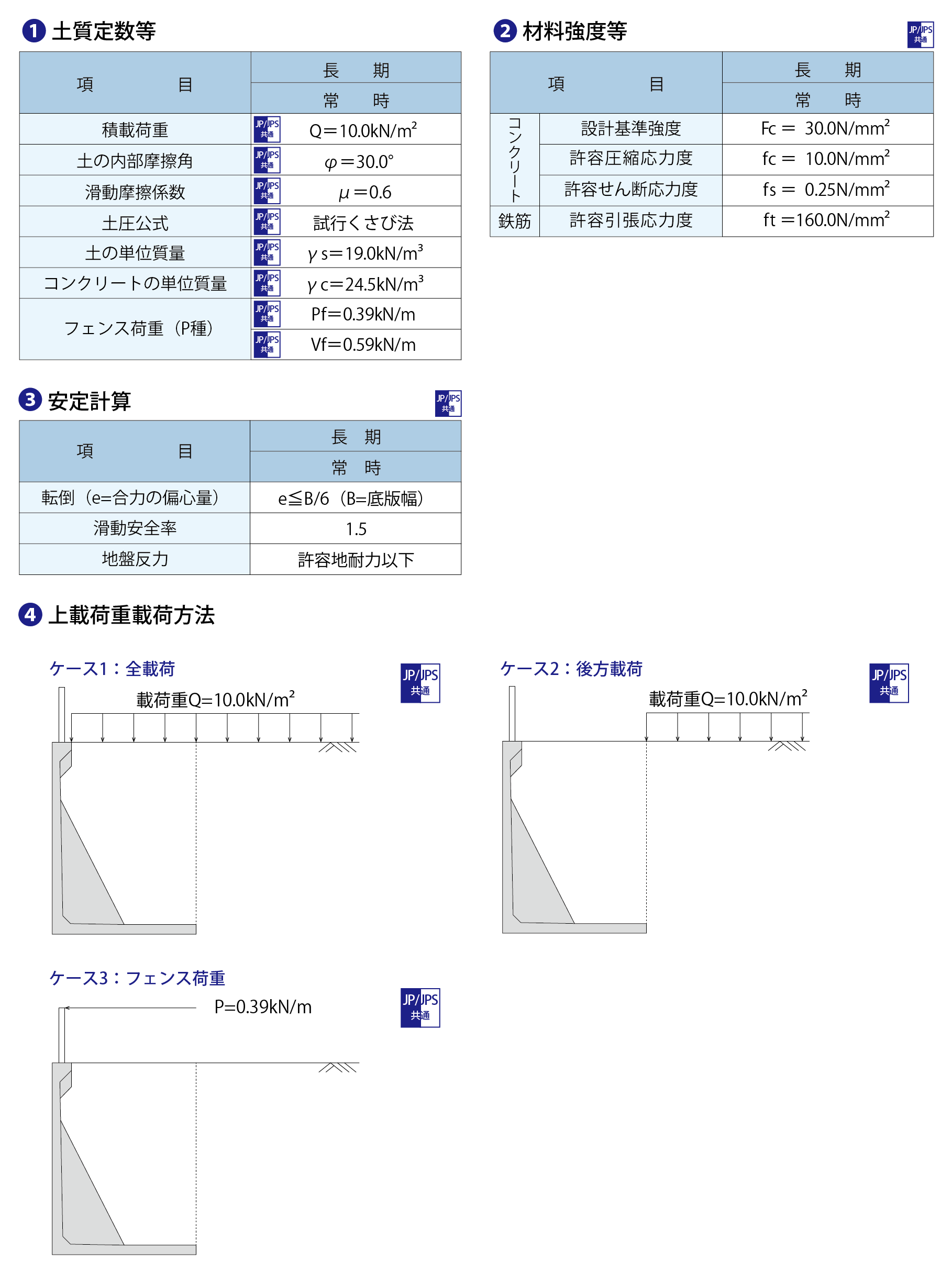

設計条件

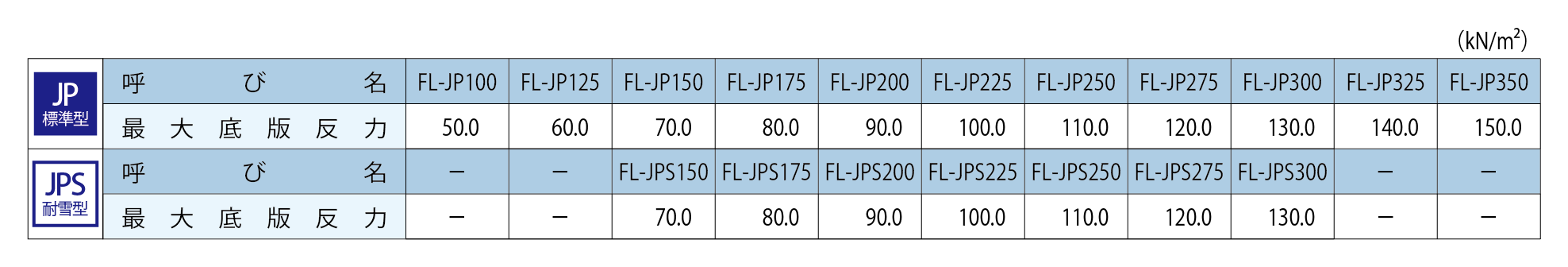

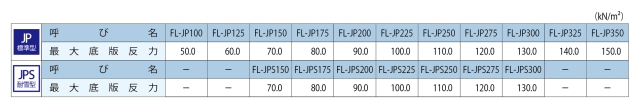

必要地耐力

FL-JP F-04

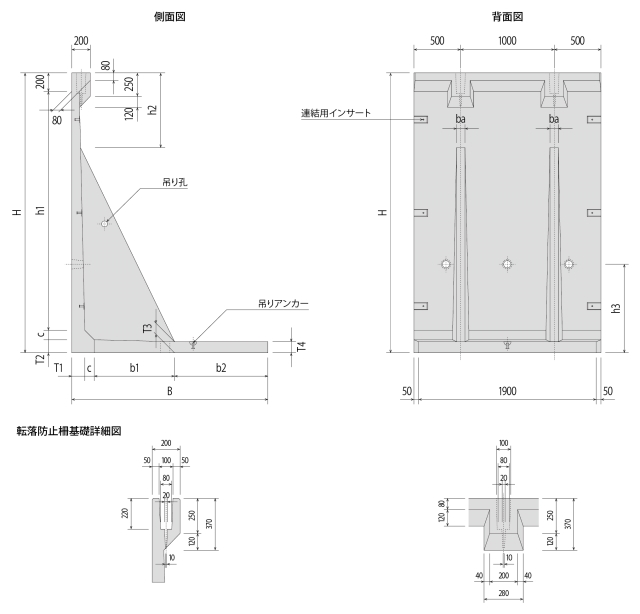

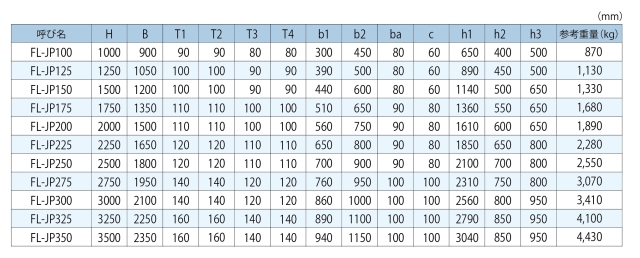

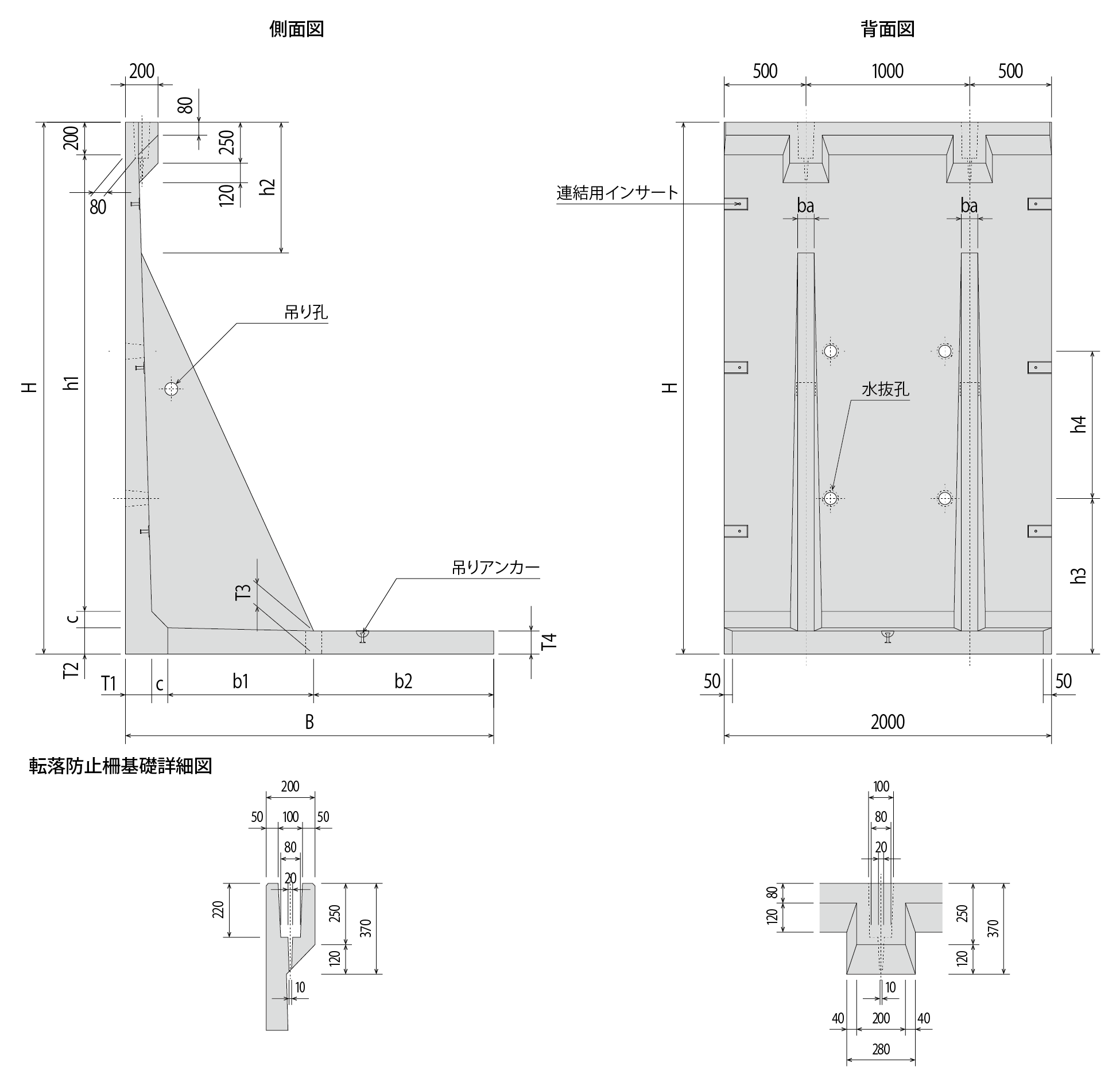

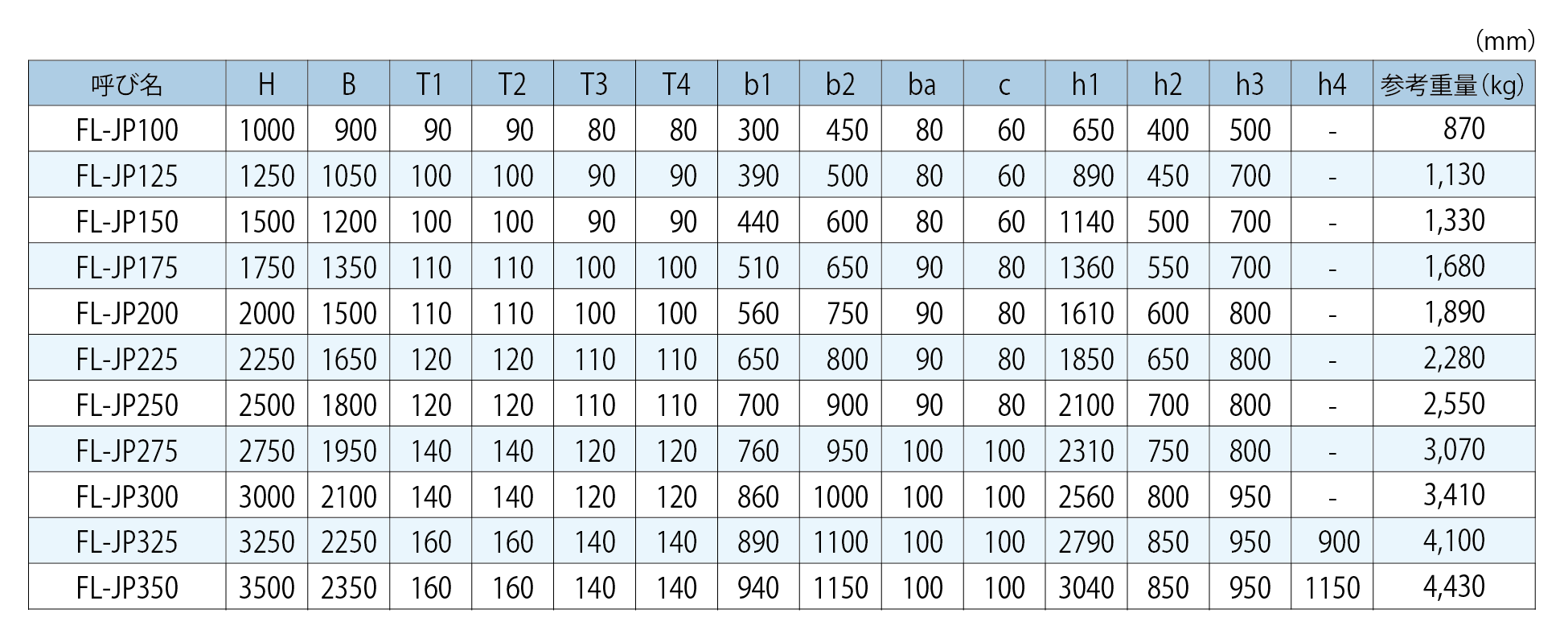

形状寸法図 <標準型FL-JP>

 FL-JP F-01FL-JP F-05FL-JP F-06

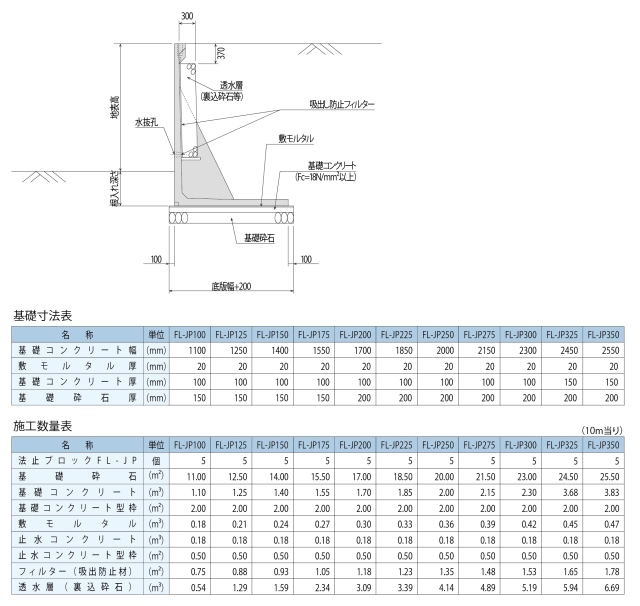

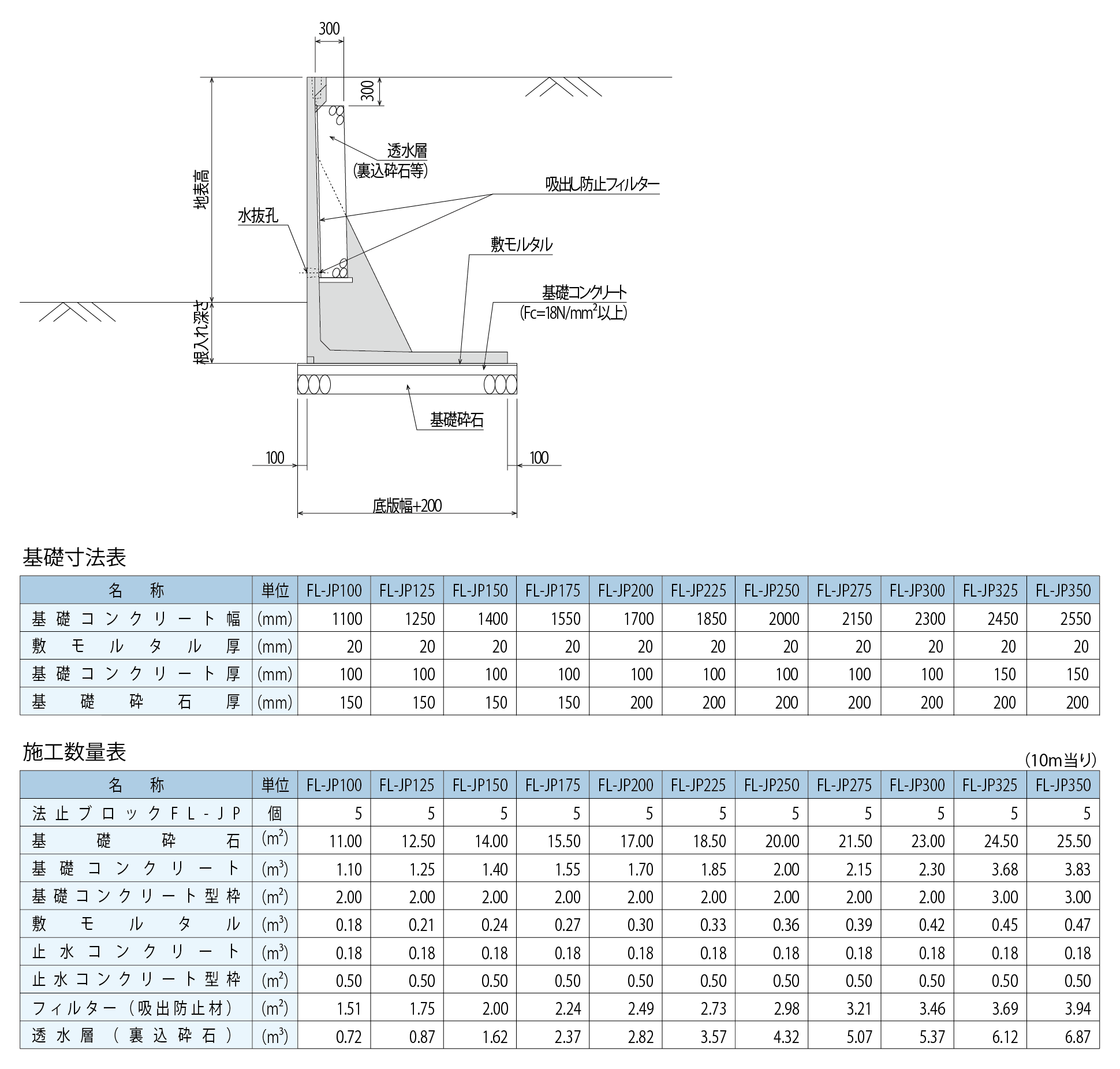

標準施工断面図 <標準型FL-JP>

FL-JP F-07

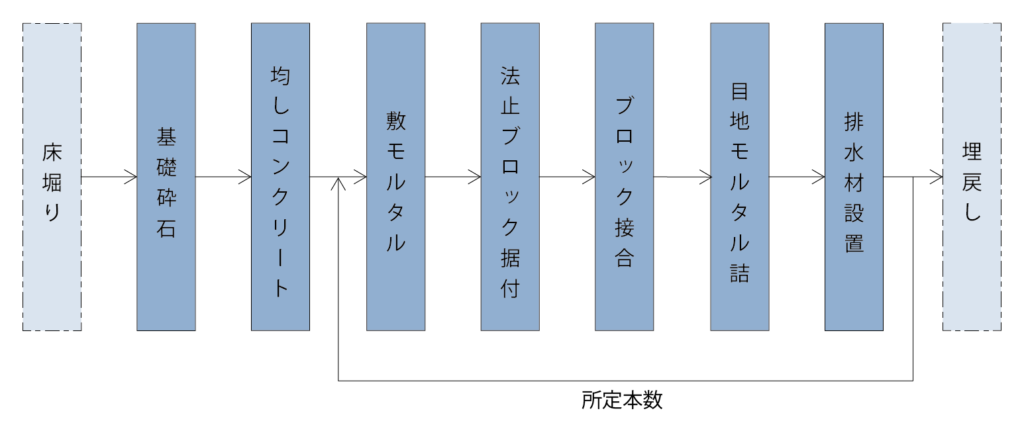

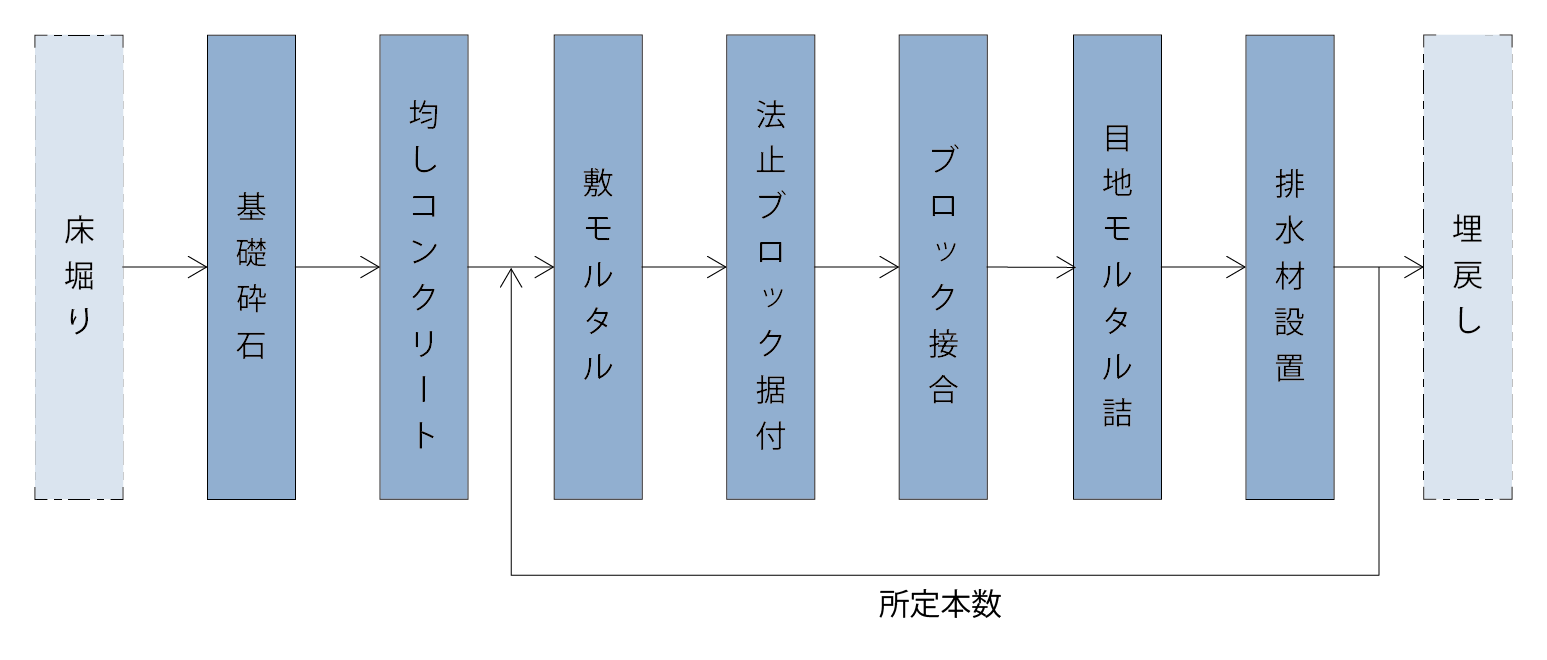

施工手順 <標準型FL-JP>

FL-JP F-08

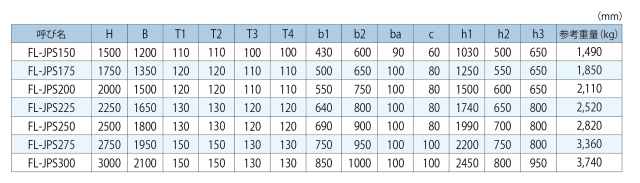

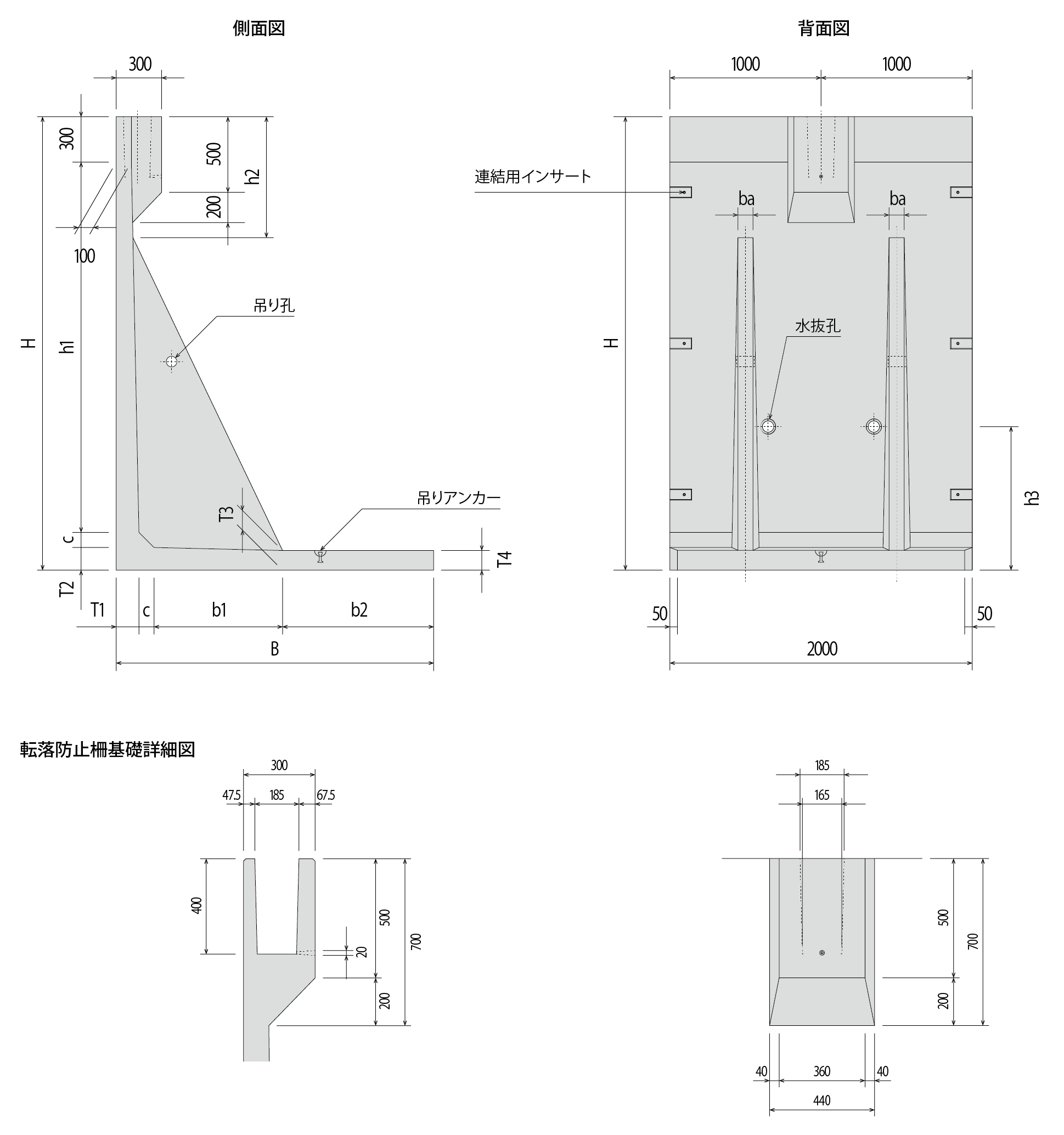

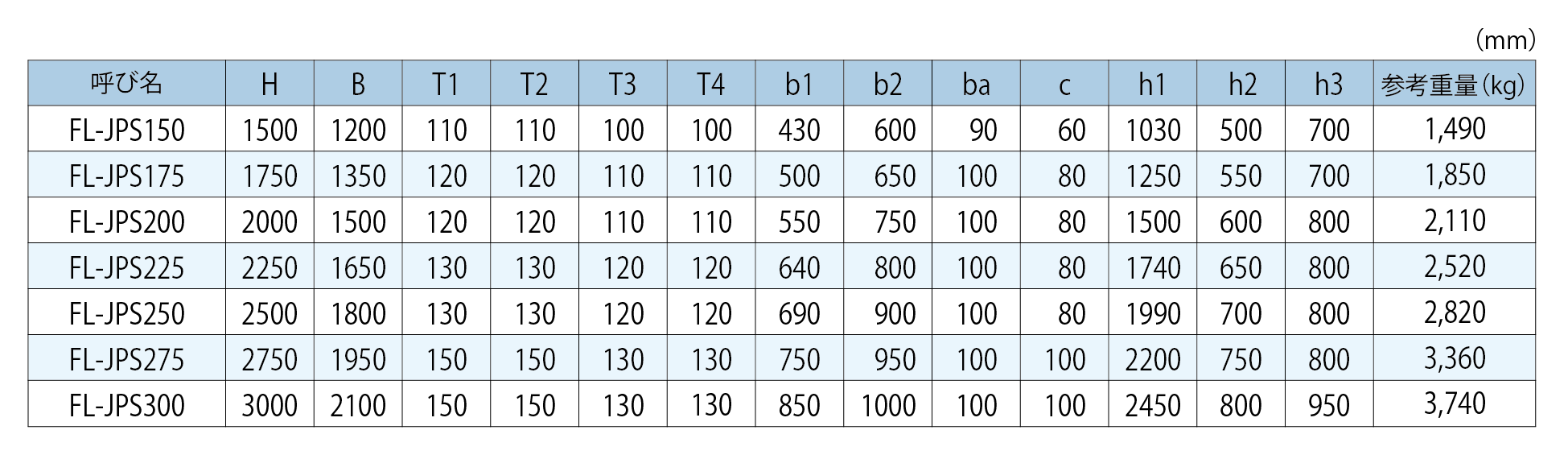

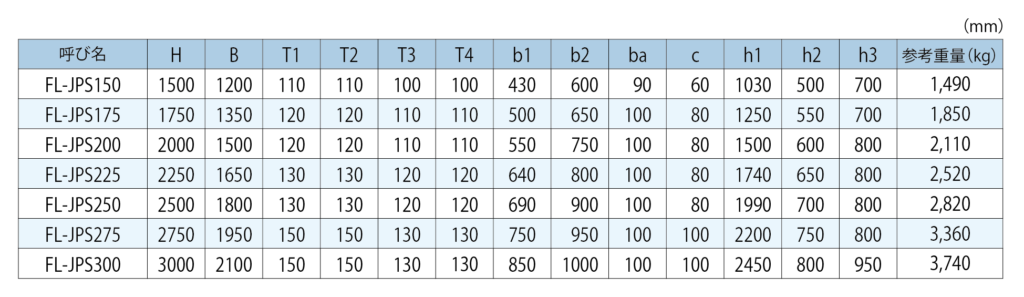

形状寸法図 <耐雪型FL-JPS>

  FL-JP F-02

FL-JP F-09FL-JP F-10

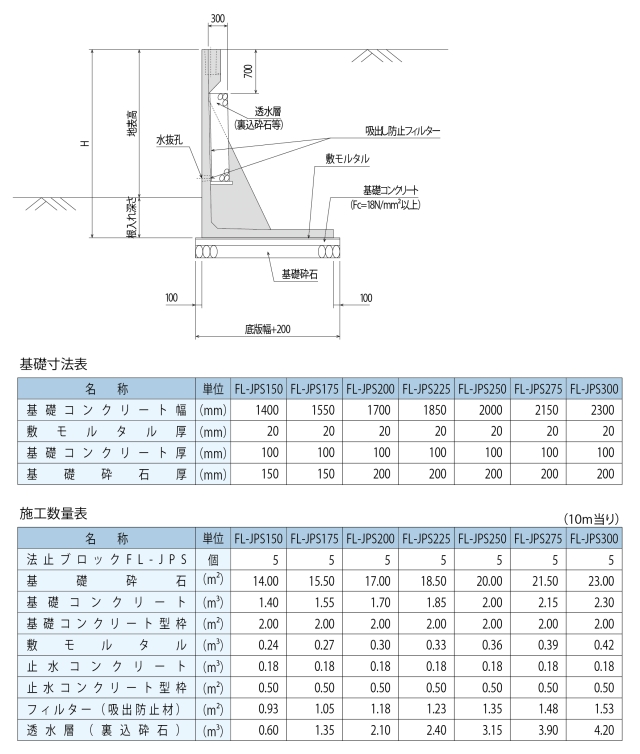

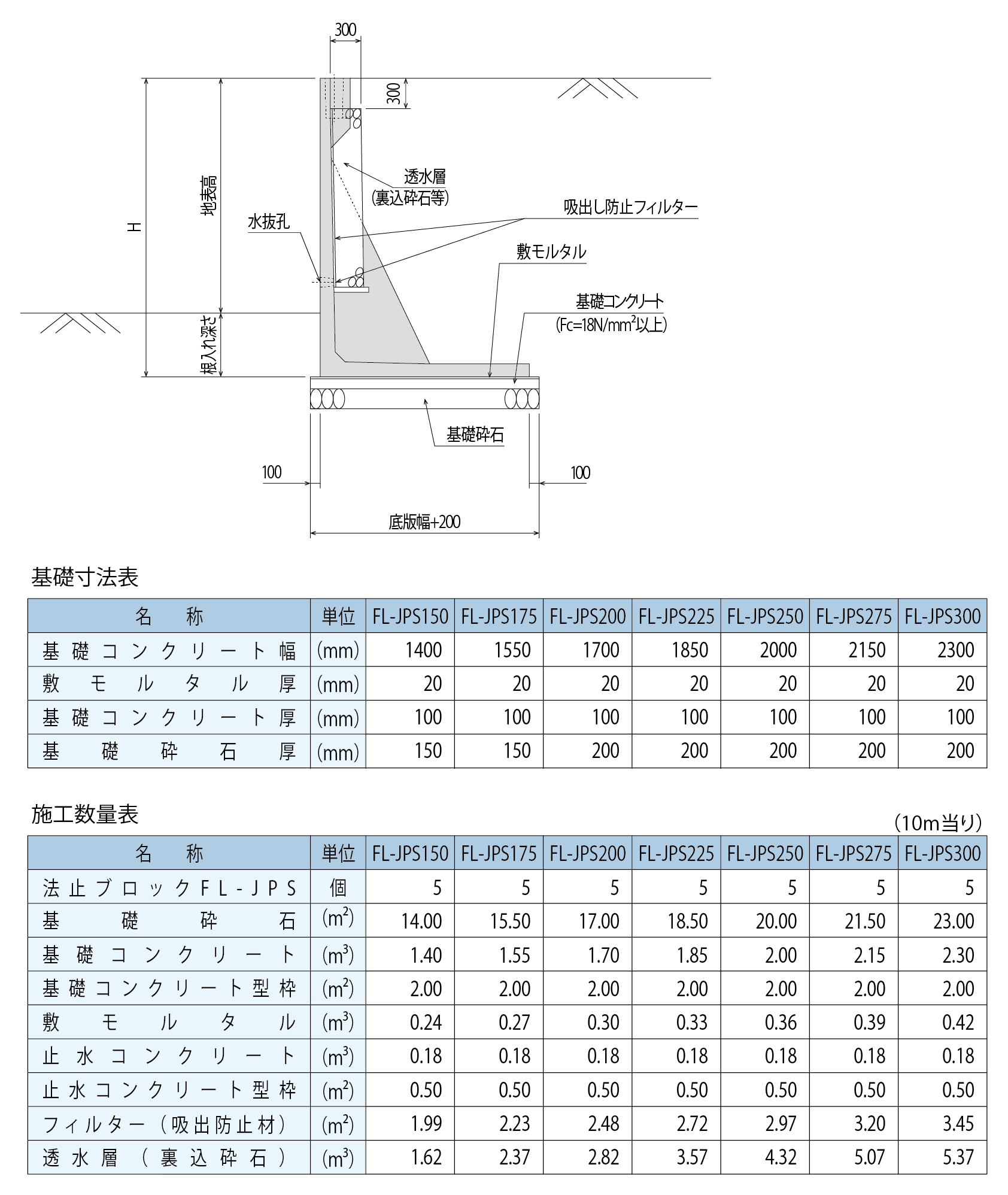

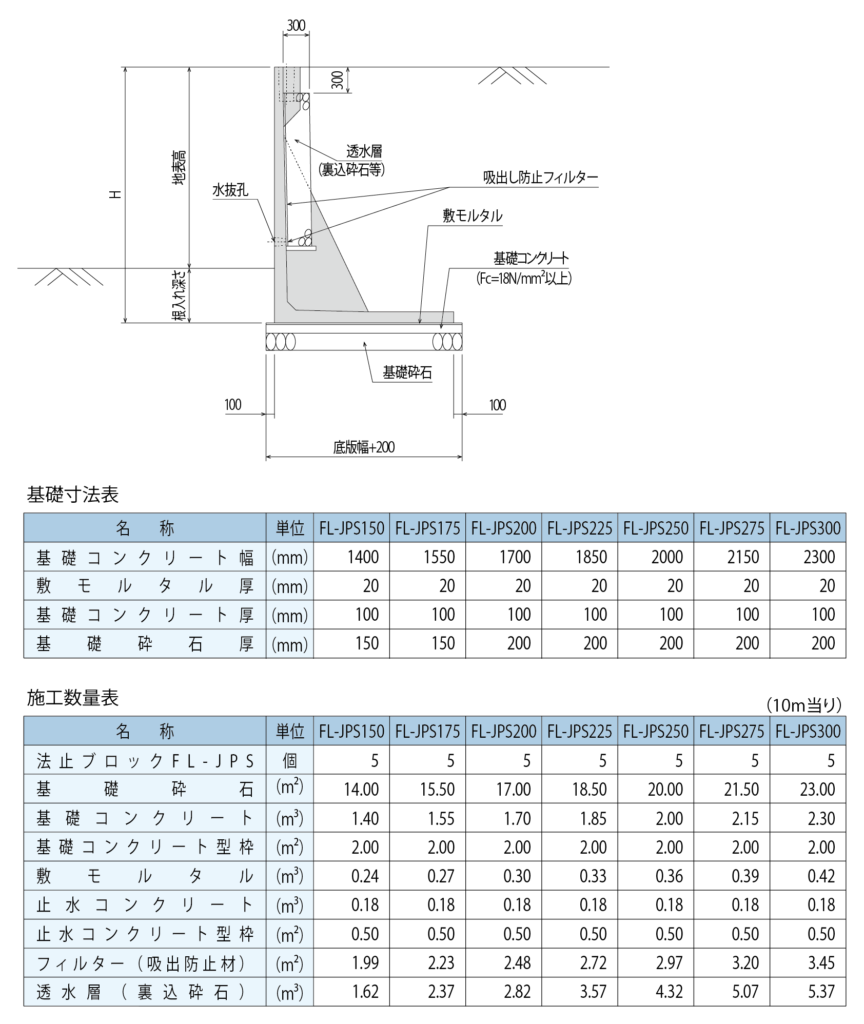

標準施工断面図 <耐雪型FL-JPS>

FL-JP F-11

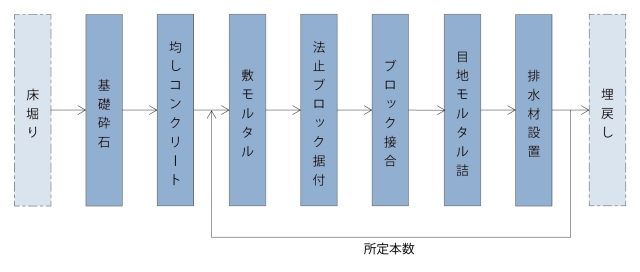

施工手順 <耐雪型FL-JPS>

FL-JP F-12
