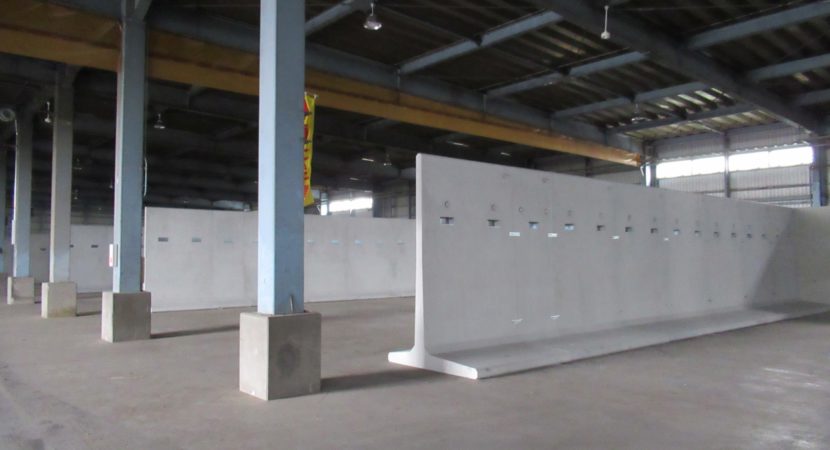

ストックヤード用 ヤードくんストックヤード用逆T型擁壁

YDK P1

ストックヤードの効率を最大限に向上できるよう特化した専用のL型擁壁です。

PDFダウンロードはこちら

特許出願中・意匠登録済

特長

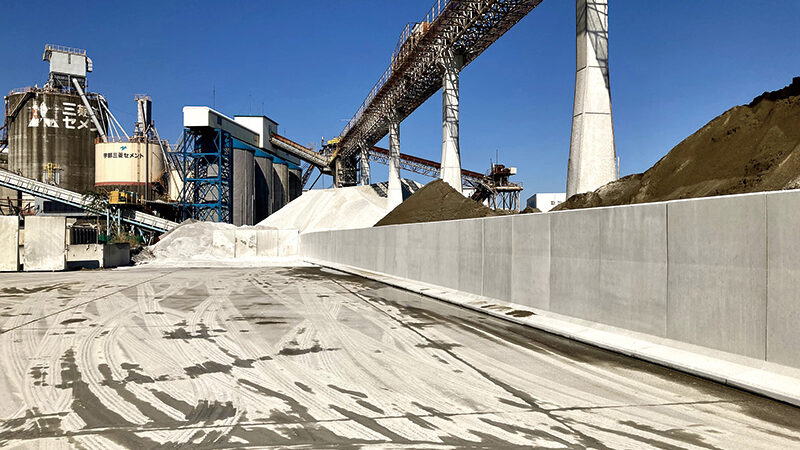

ストックヤード専用擁壁だからこその機能が充実YDK P2

  • フォークリフトで設置・撤去・移動が安全にできます。
  • 現場打ち擁壁のように撤去費用が生じないので経済的です。
  • 現場打ち擁壁を施工できない場所に最適です。
  • 蓄積物の飛散防止ネットを設置できます。

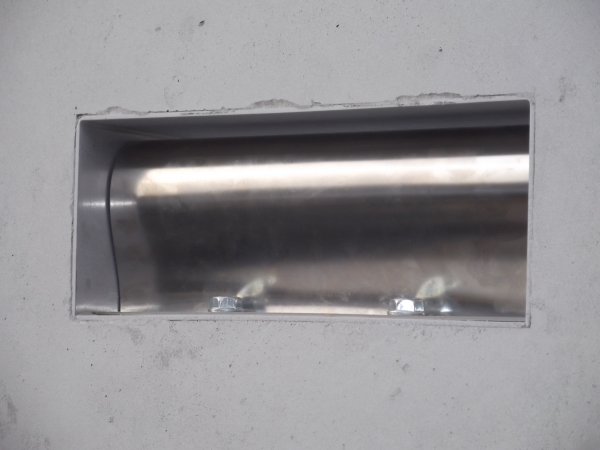

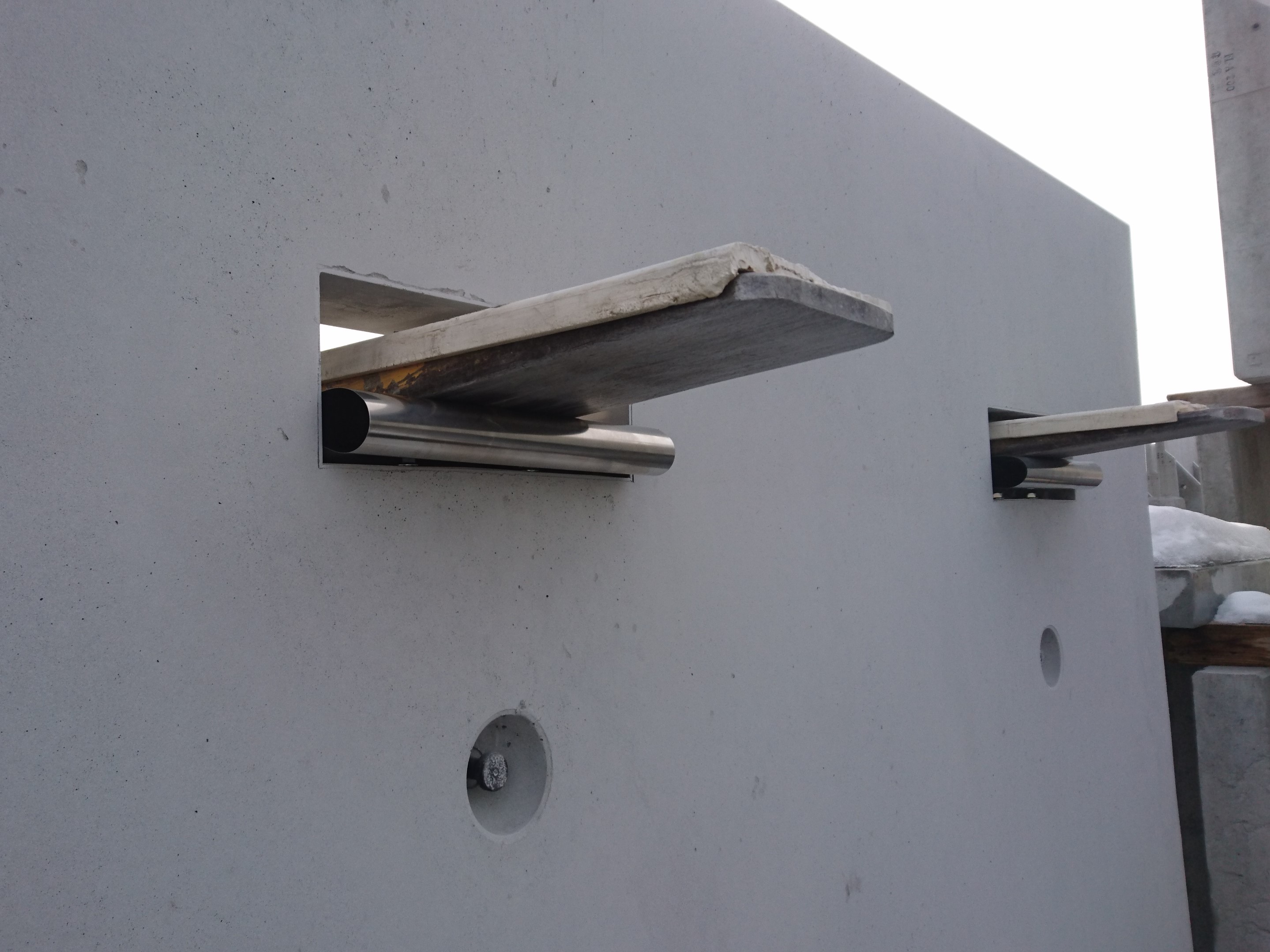

フォークポケットには専用のメクラ蓋をご用意YDK P3

フォークポケットには縦壁どちらからでもフォークを差し込めるメクラ蓋を選択いただけます。ヤードにストックした資材をしっかり止めながら、移動・撤去の際の利便性を両立させています。

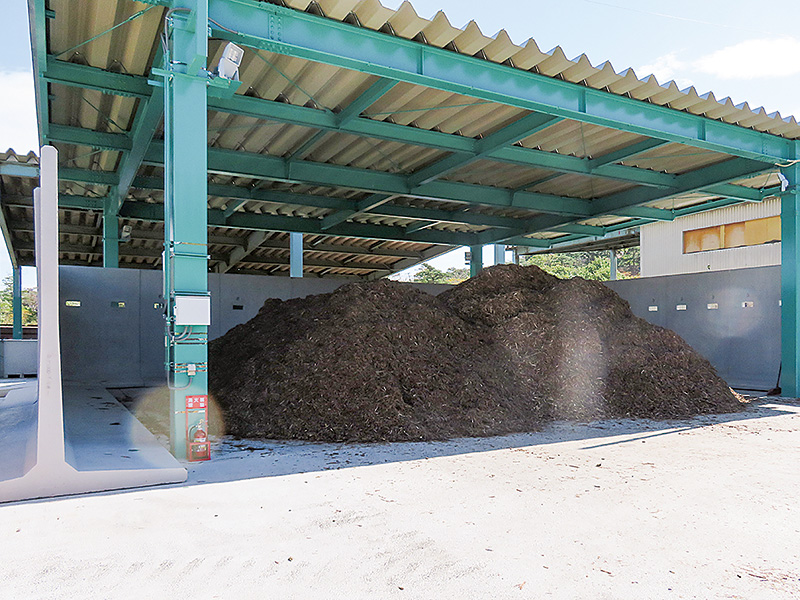

用途

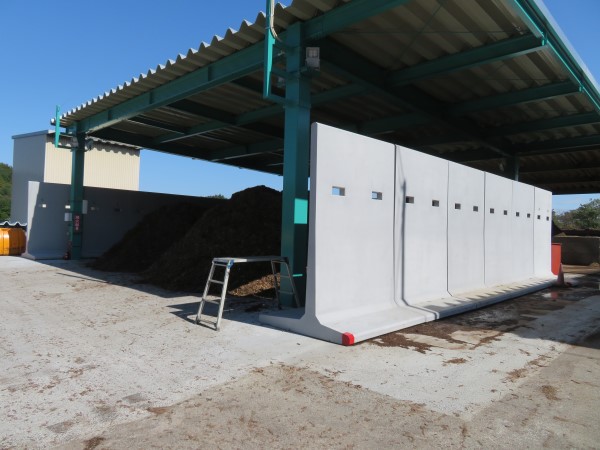

  • 港湾管理用地での移動式ストックヤードとして

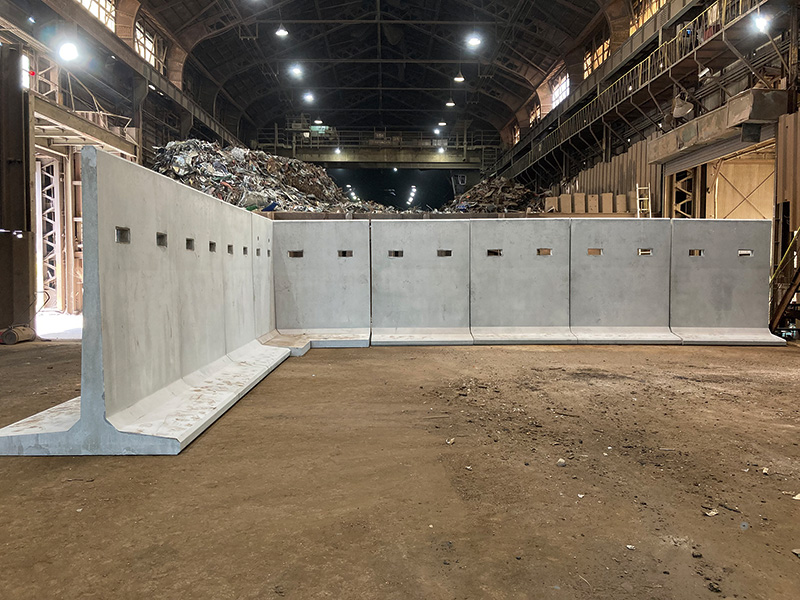

  • 工場施設等の固定式ストックヤードとして
  • 産業廃棄物・リサイクル資源・鉄屑・土砂砕石などの一時保管場所確保として

設計例

蓄積高:Hsは背面勾配及び蓄積物の単位質量により変化しますので、計算条件として蓄積物の種類・単位質量を担当営業員にお知らせください。弊社にて安定構造計算書及び蓄積高算定の計算を行います。YDK F-01

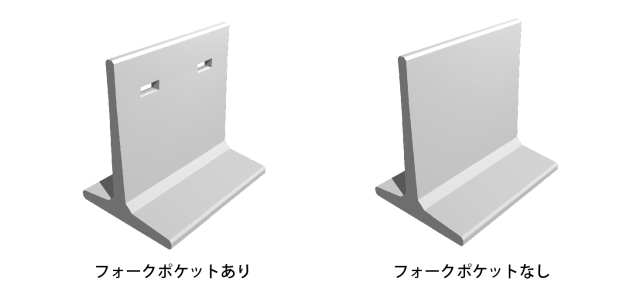

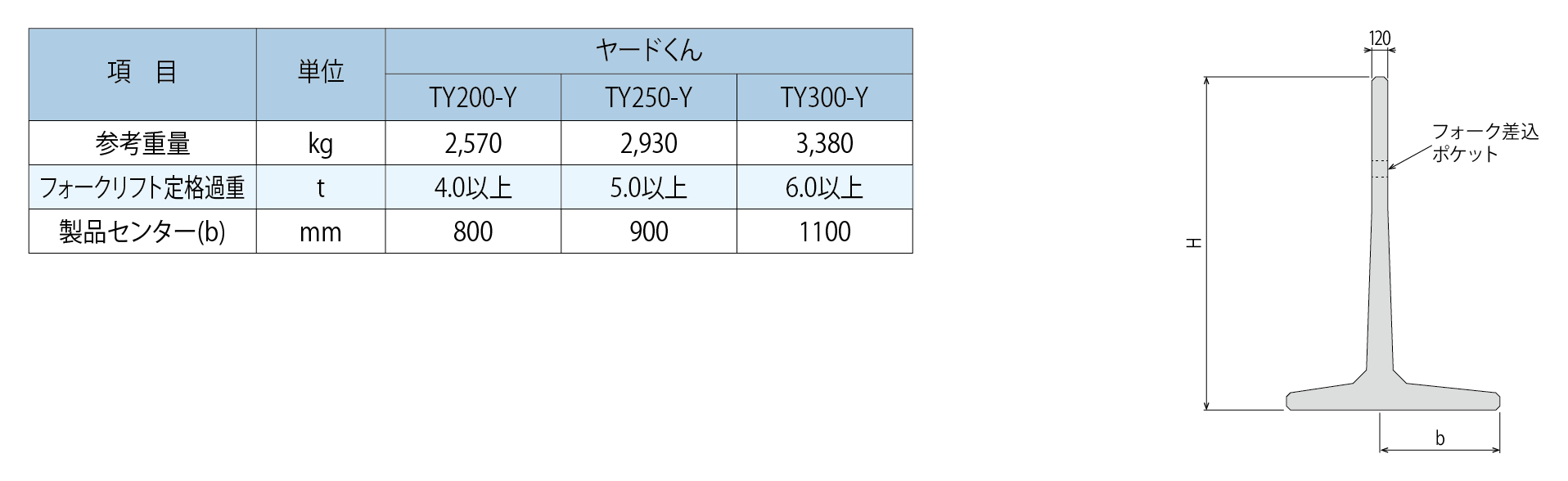

フォークポケット

ストックヤードの資材に応じて、フォークポケットの有無を選択いただけます。YDK F-02

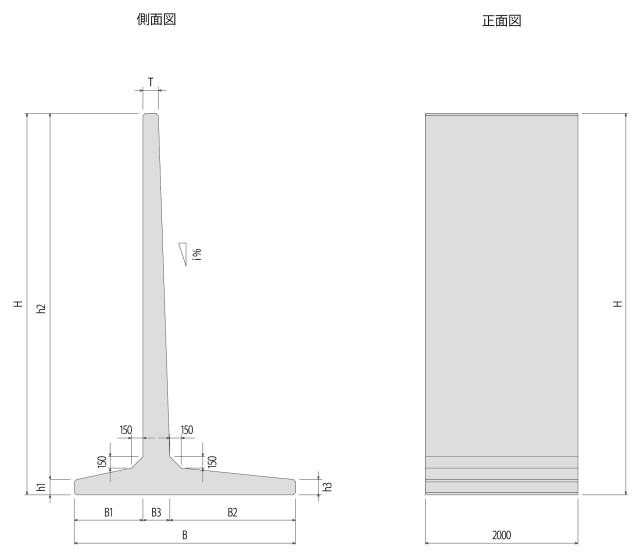

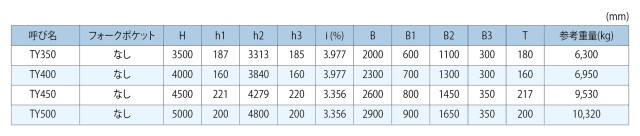

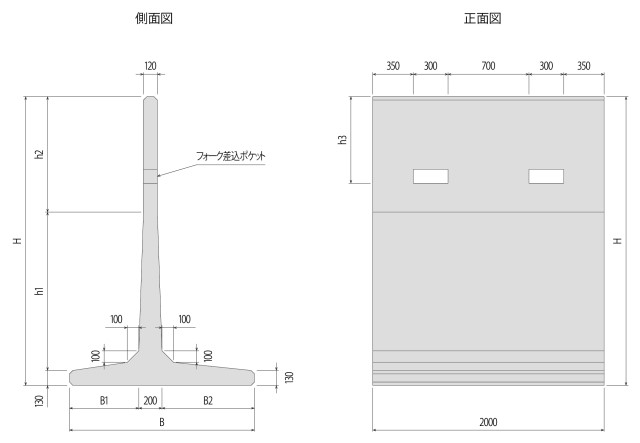

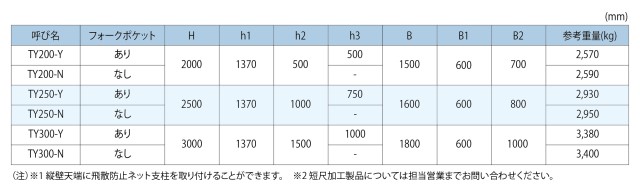

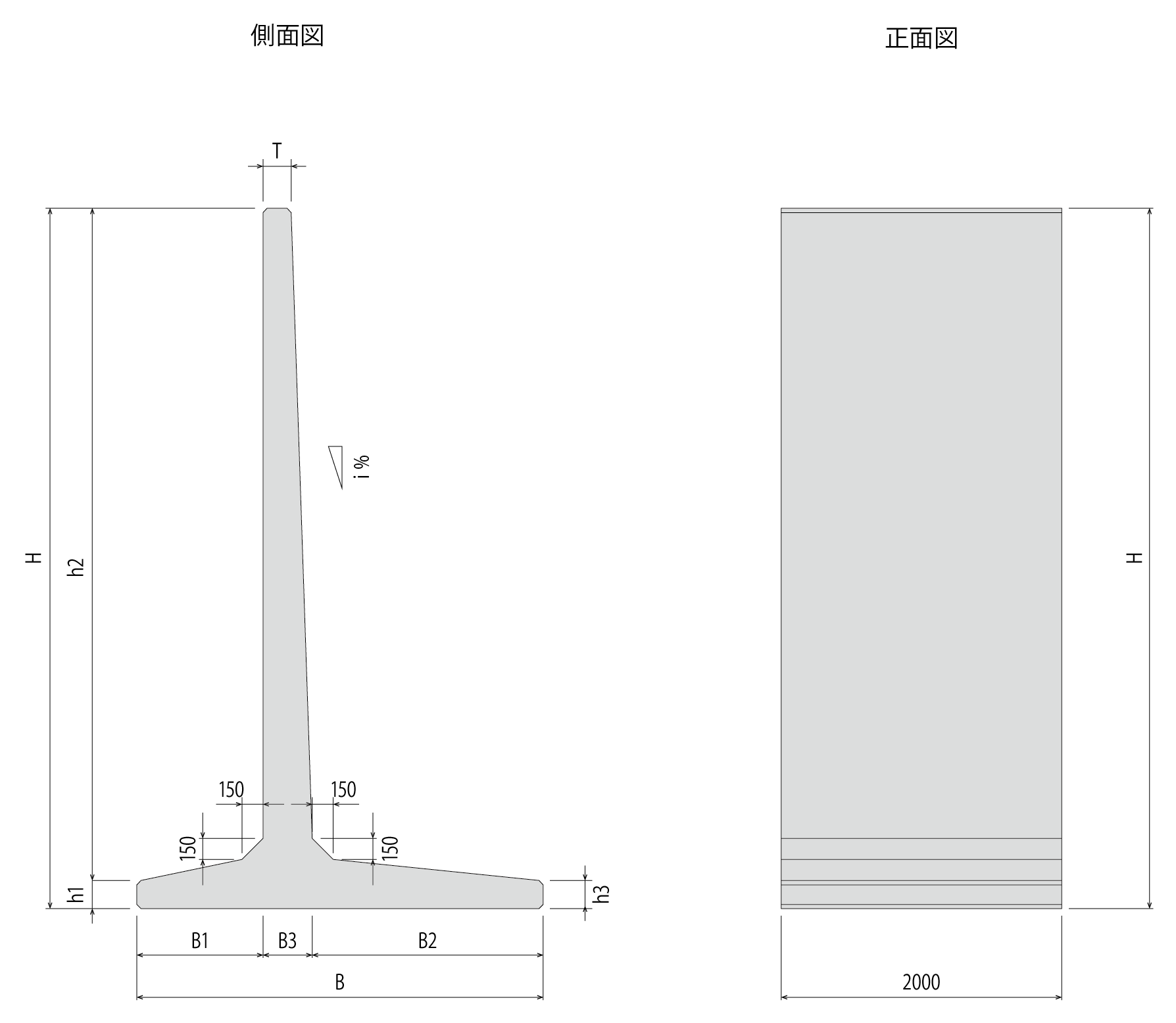

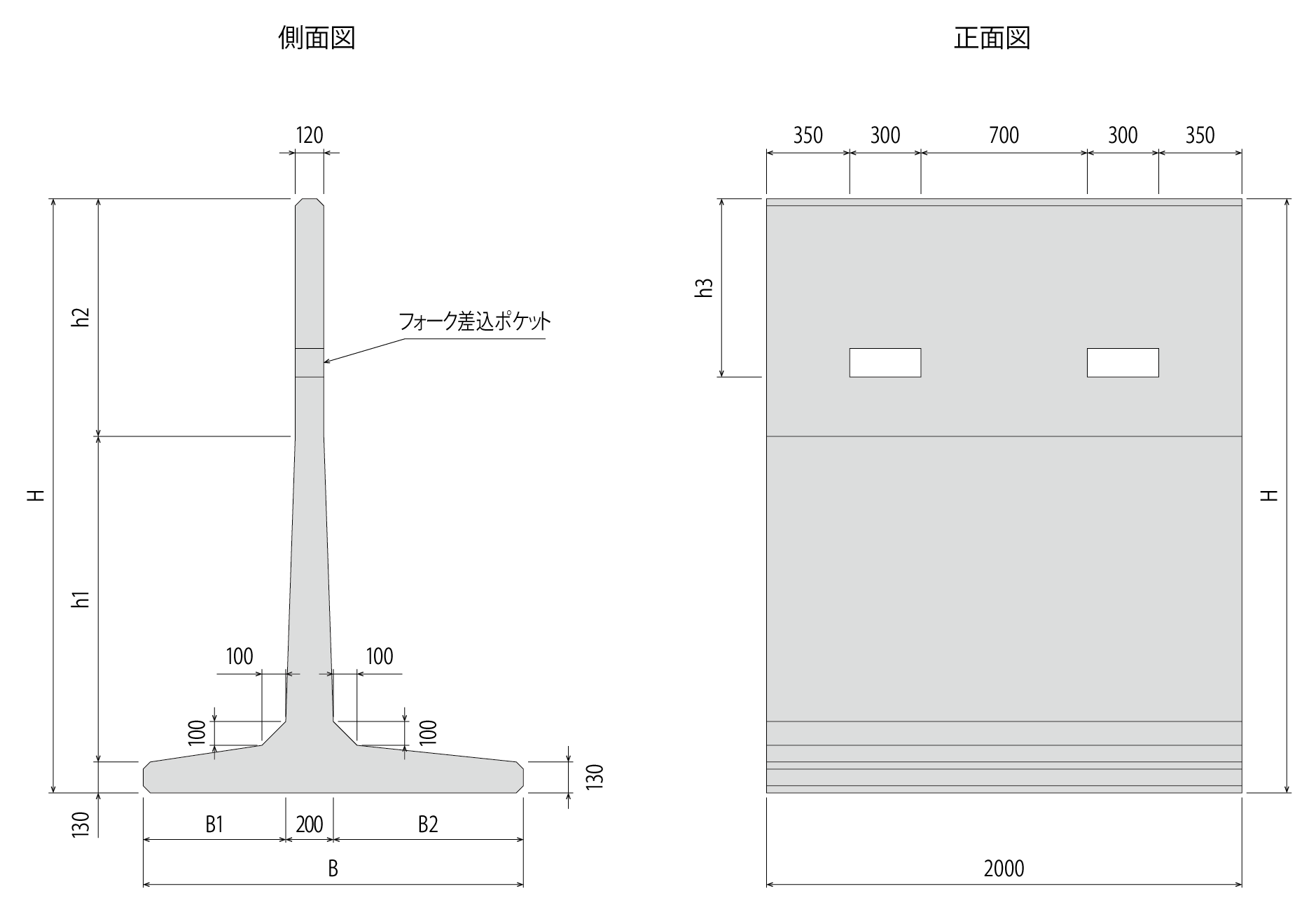

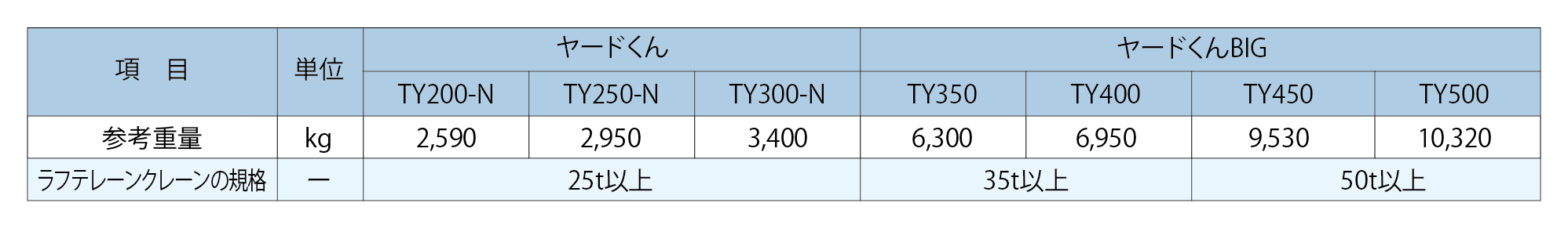

形状寸法図

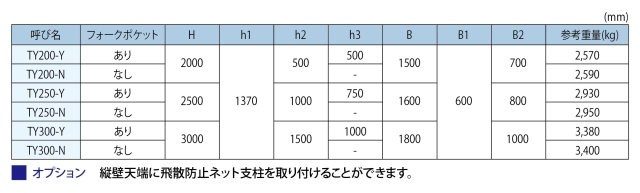

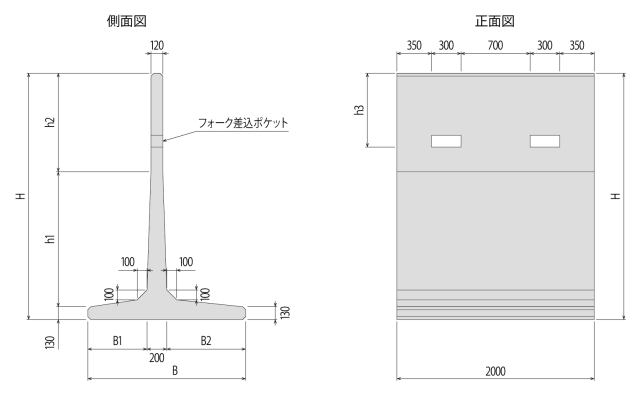

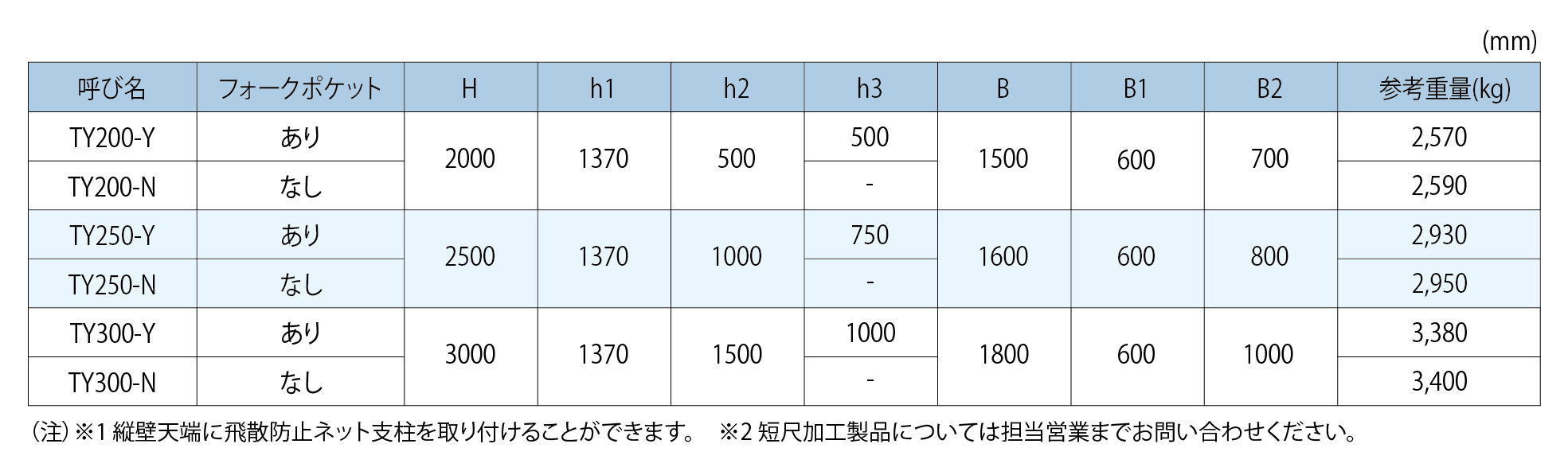

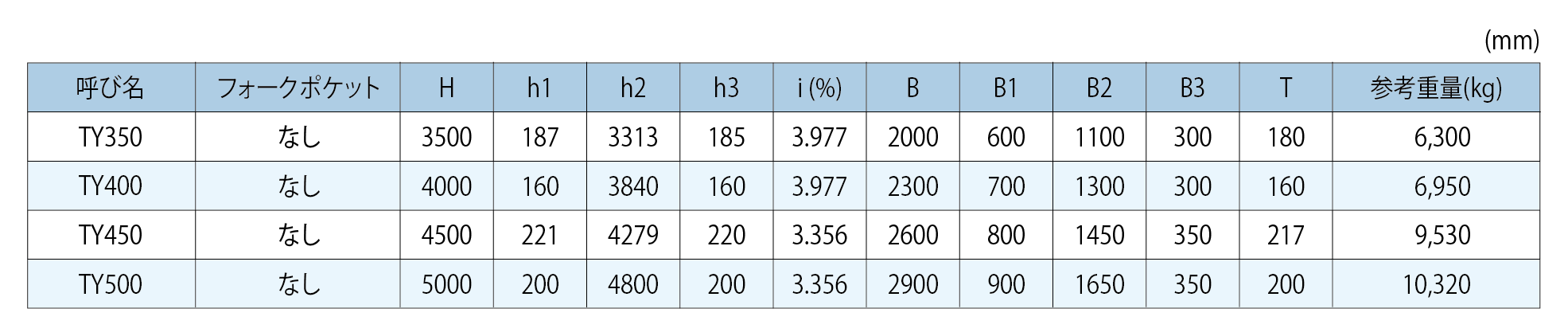

標準部

YDK F-03YDK F-04

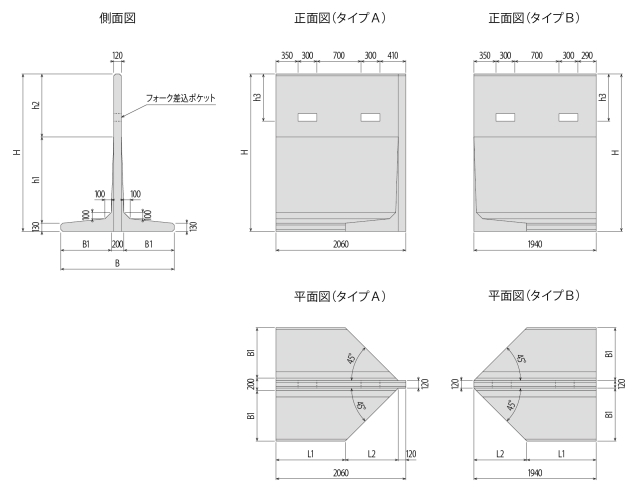

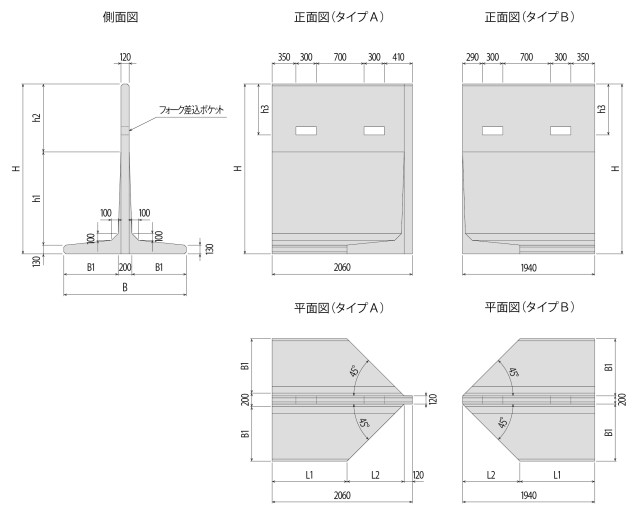

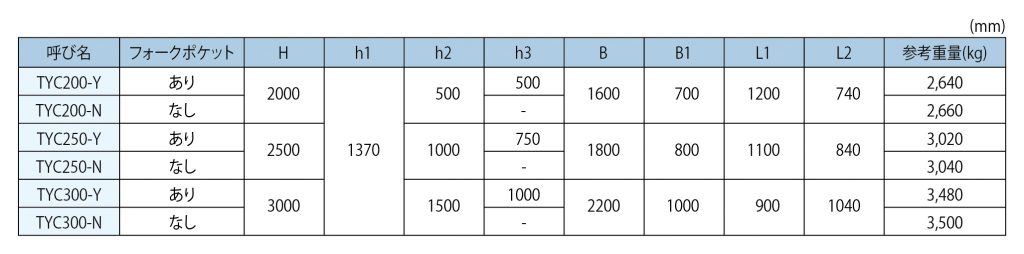

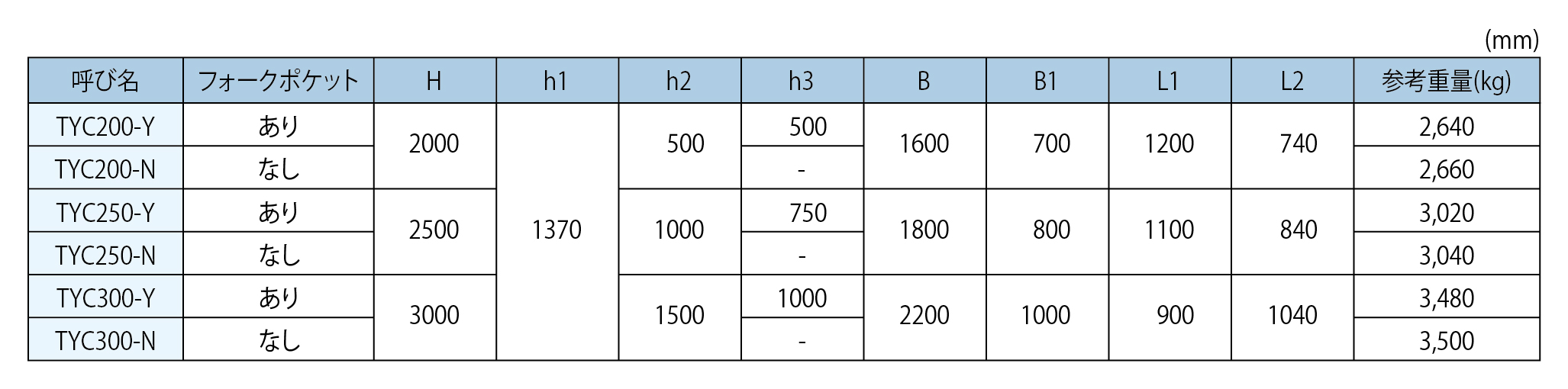

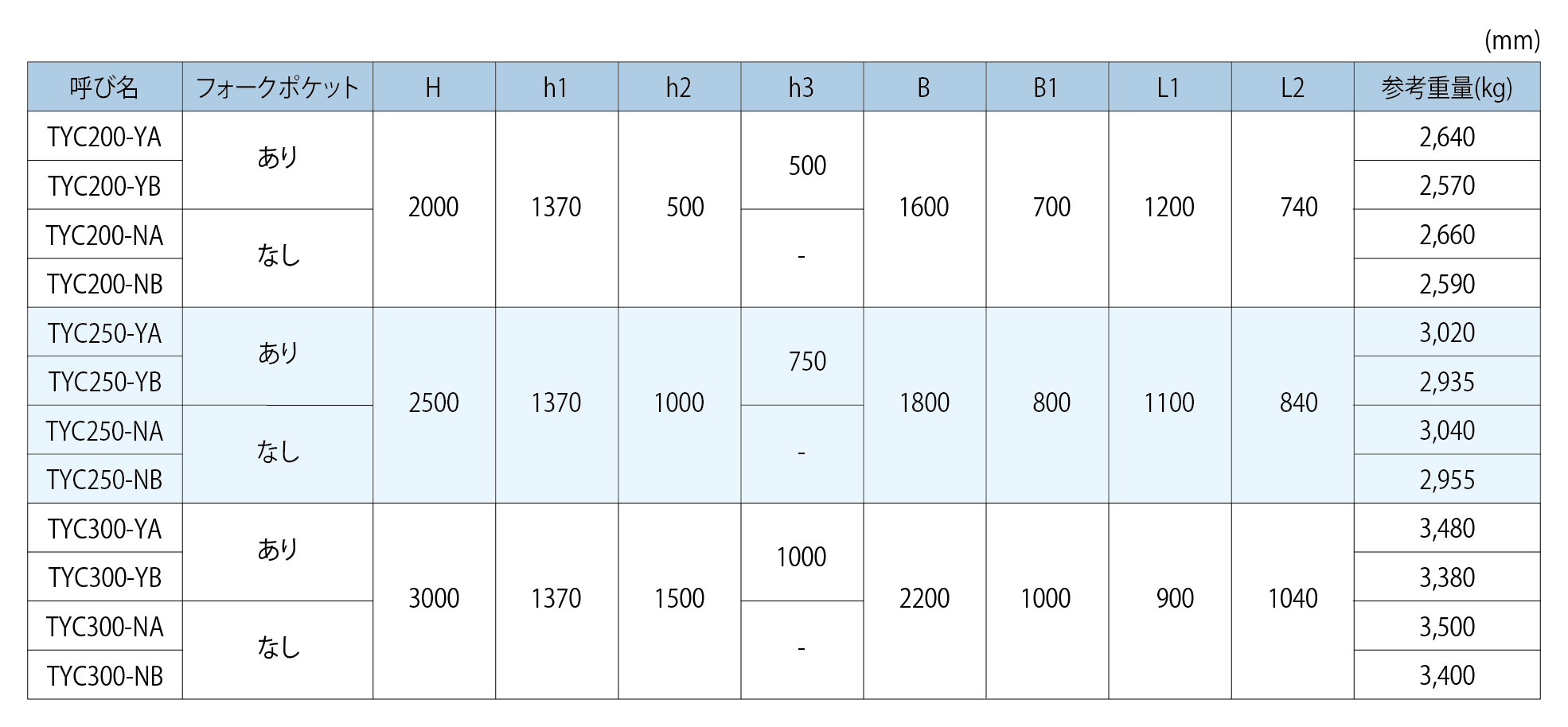

コーナー部

YDK F-06YDK F-07

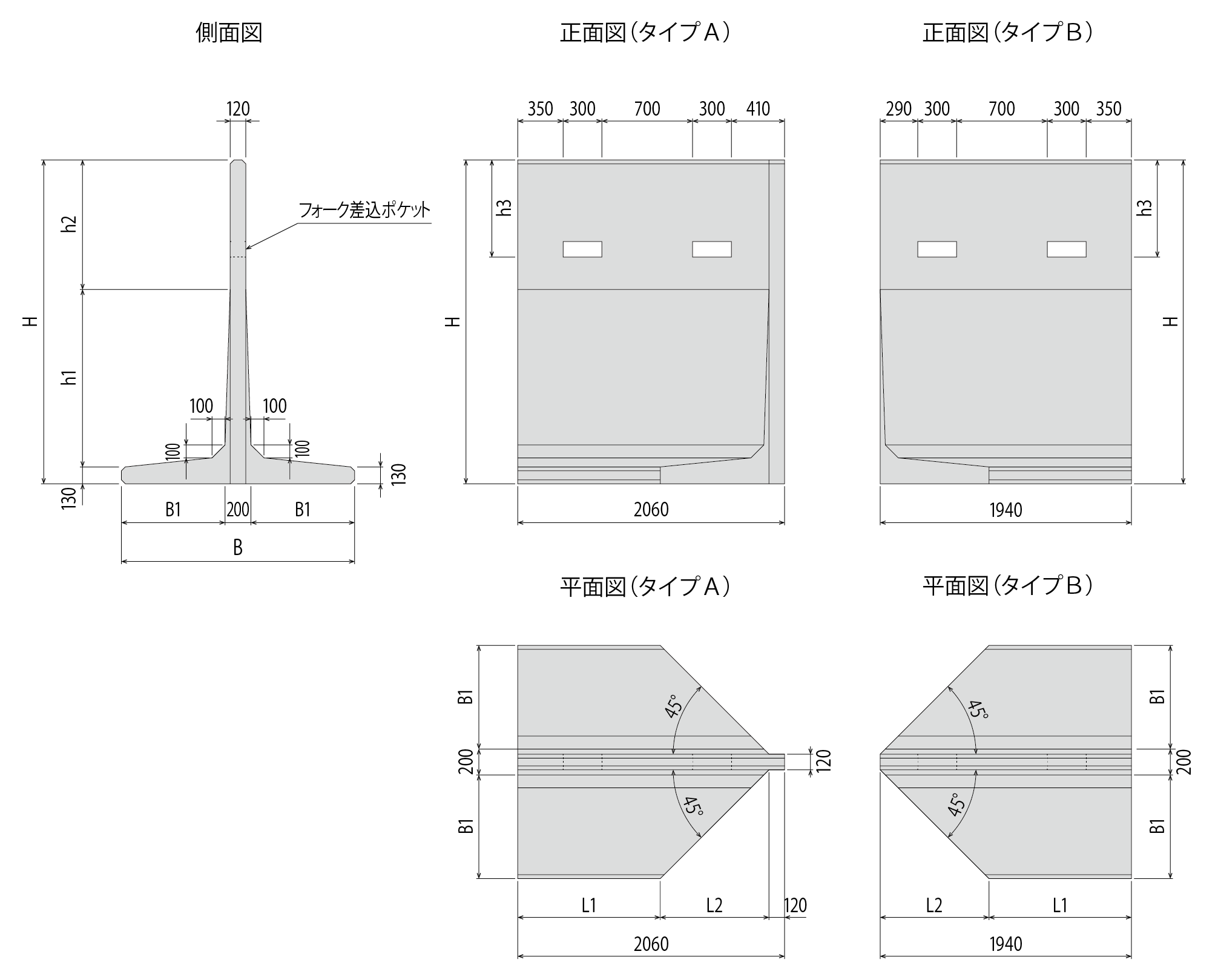

コーナー部詳細

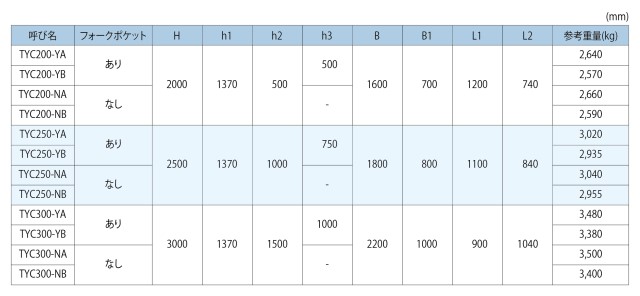

コーナー部組み合わせ

YDK F-08

コーナー部レイアウト

YDK F-09

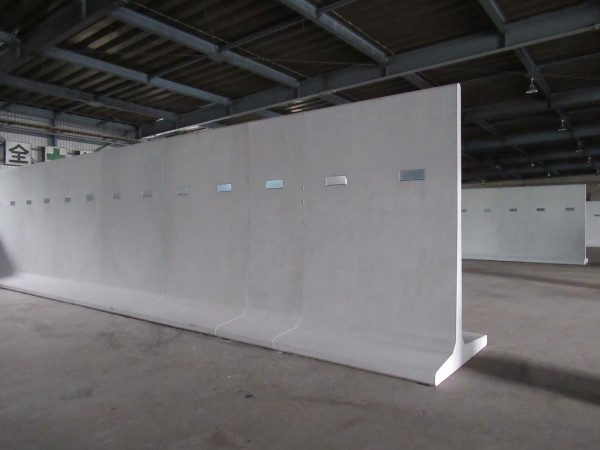

標準部とコーナー部の配置例

YDK F-05
