法止側溝 切土タイプ側溝付擁壁

FL-S P2

擁壁と落蓋式・U字側溝・L形側溝が一体化された製品です。

PDFダウンロードはこちら

特長

土留擁壁と側溝を一体化したプレキャスト側溝付擁壁

  1. 擁壁と側溝の据付を一工程で完了させることにより、従来のブロック積み擁壁・現場打ち擁壁と、側溝据付の工程に比べて、工期の短縮が期待できます。
  2. 一体化した構造のため、ブロック積み擁壁や現場打ち擁壁の基礎コンクリートや根入れ幅を削減でき、用地の制限を解決できます。
  3. 側溝と擁壁境界の雑草の繁殖を防ぎ、法面の保護に加え道路の見通しの確保、また美観が維持できます。
  4. 雑草刈り作業等の維持管理費の削減が期待できます。
  5. 背面はポケット状の空洞になっており、重量の軽減によって、高い施工性を確保しています。埋め戻しには現場発生土※を使用でき、経済的です。

設計条件

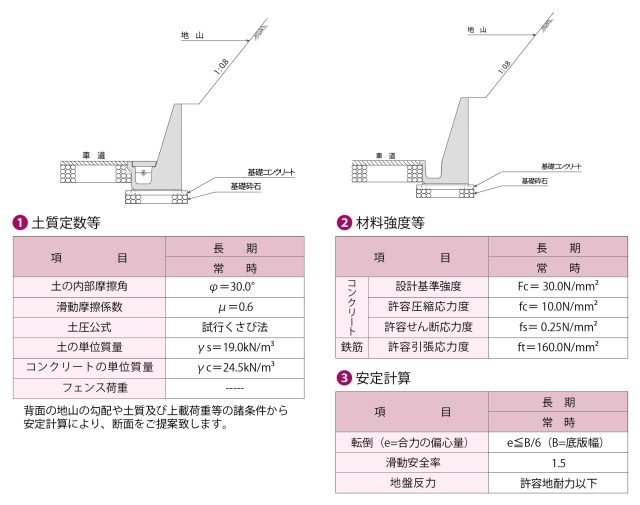

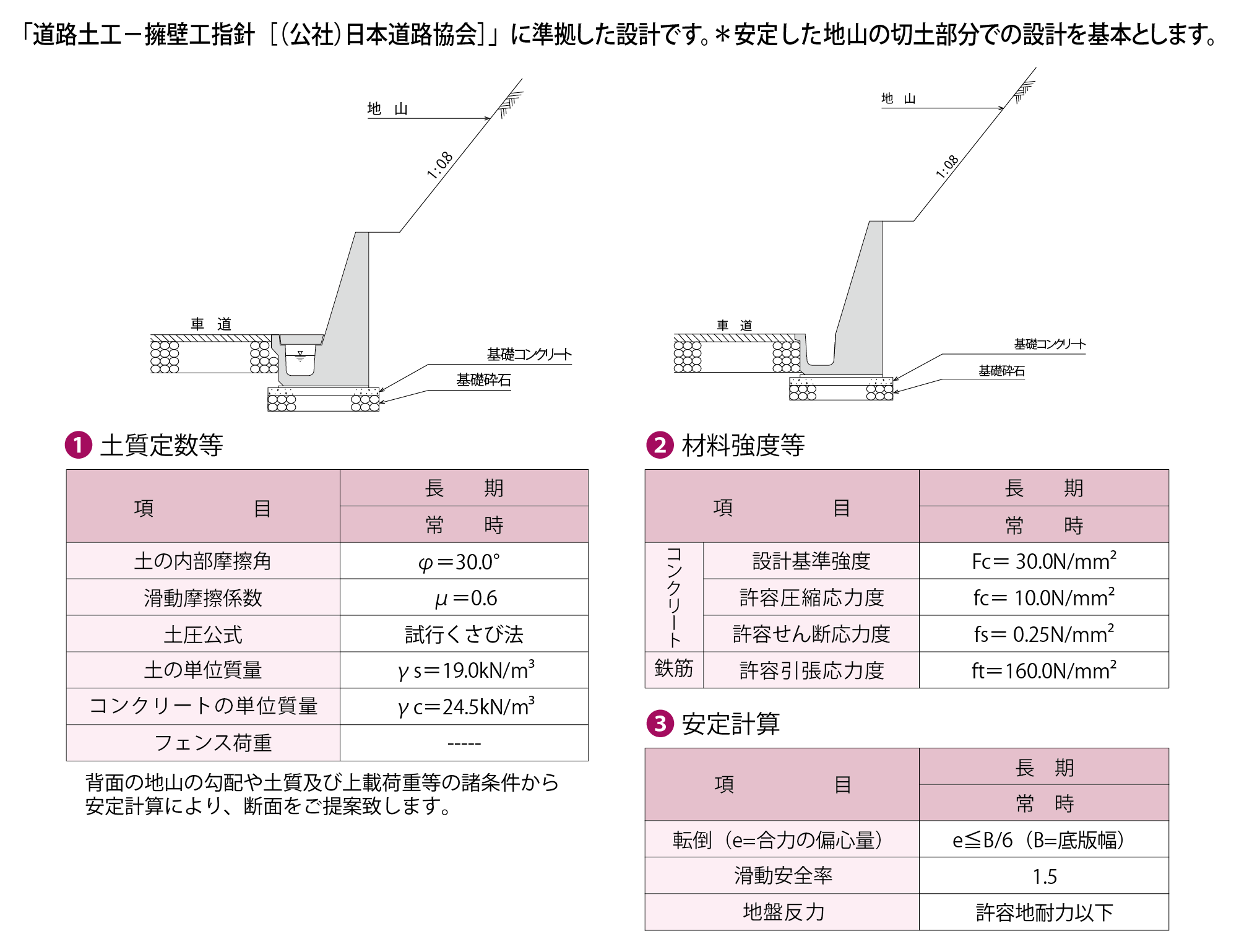

「道路土工-擁壁工指針[(公社)日本道路協会]」に準拠した設計です。*安定した地山の切土部分での設計を基本とします。

FL-SK F-01

製品展開

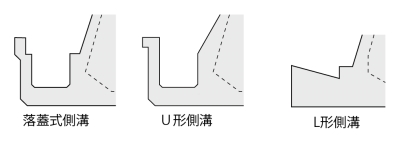

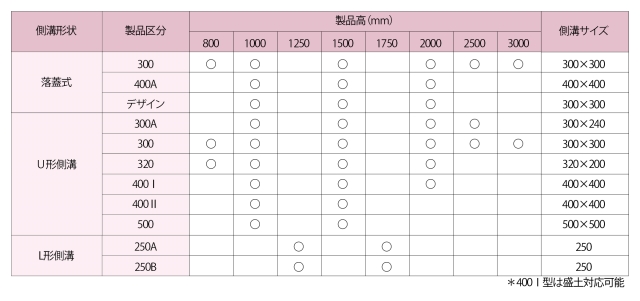

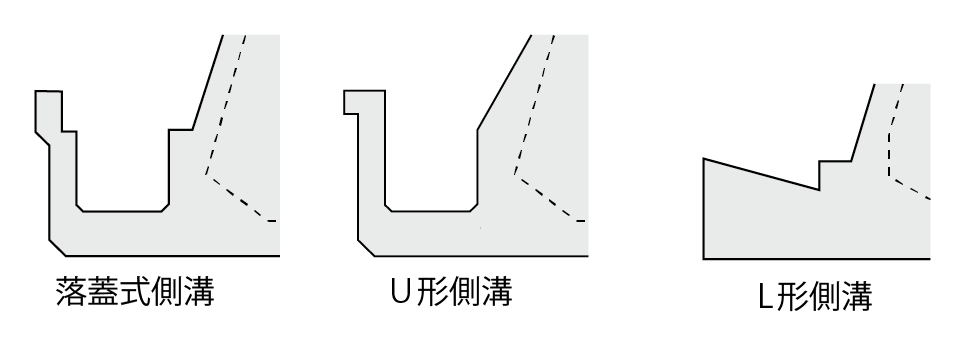

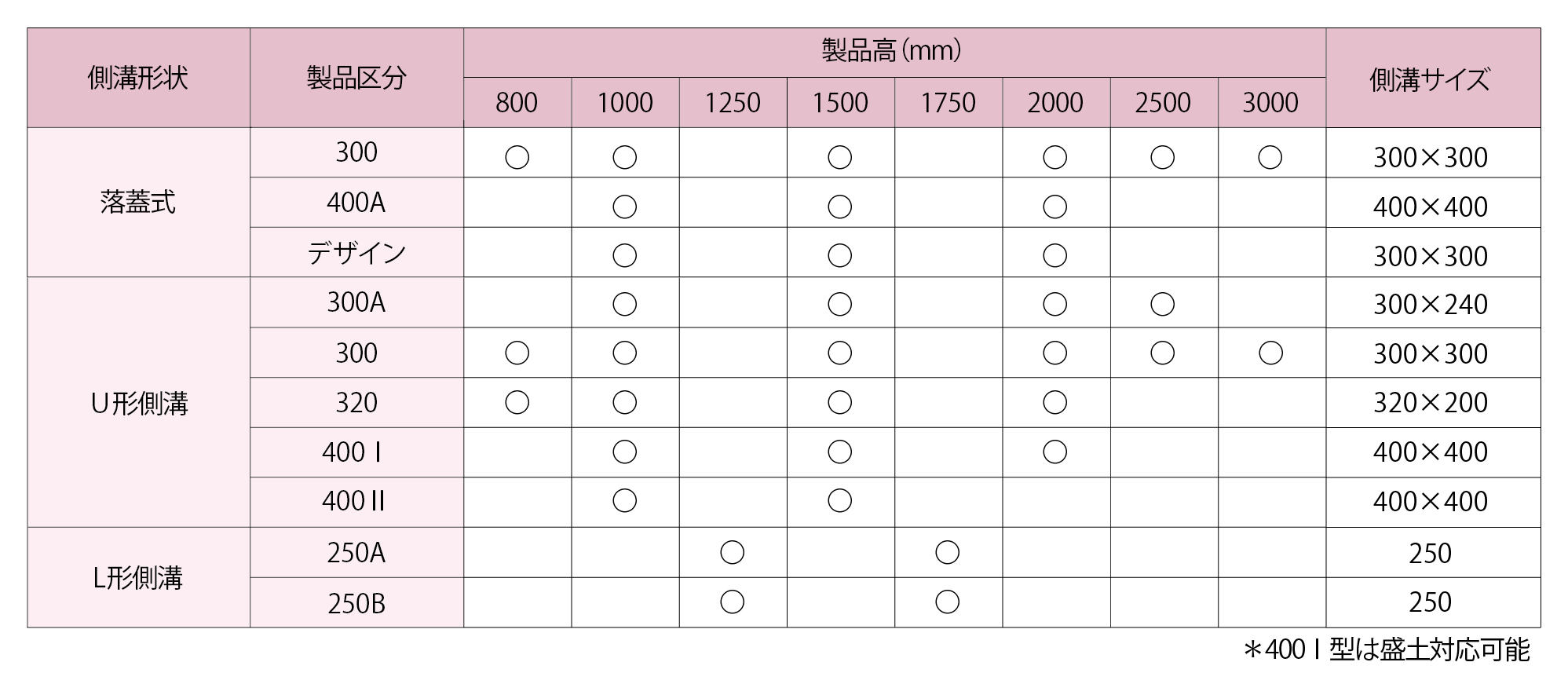

落蓋式、U形側溝、L形側溝の3タイプを製品高800~3000mmで展開しています。

FL-SK F-02

FL-SK F-03

形状寸法図 落蓋式

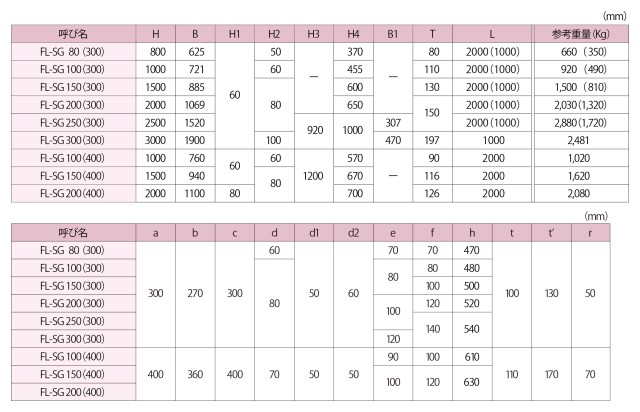

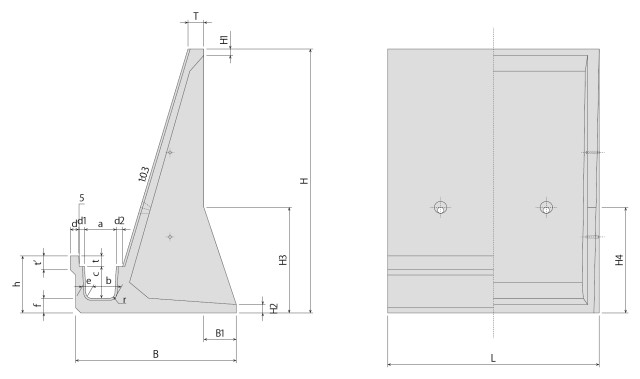

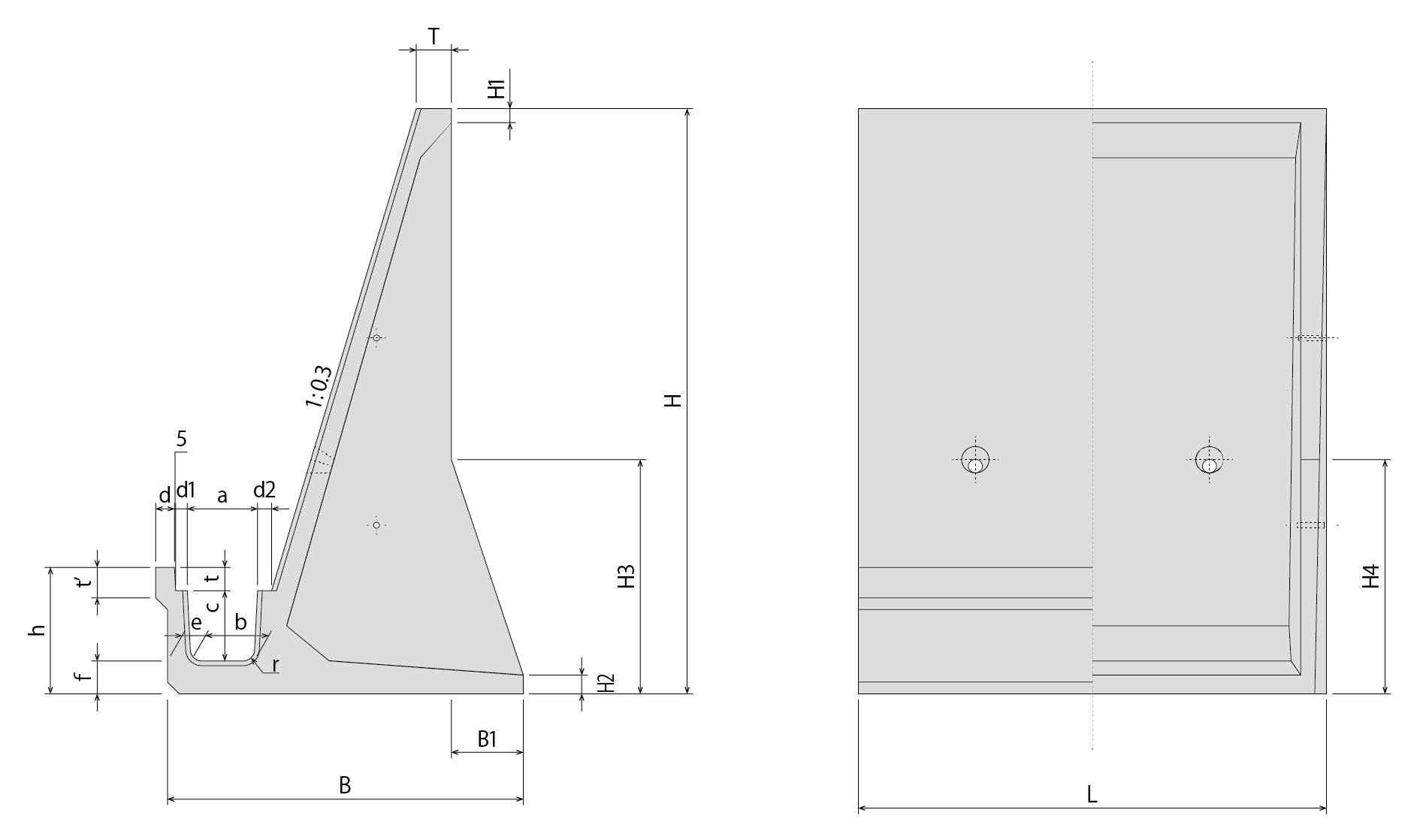

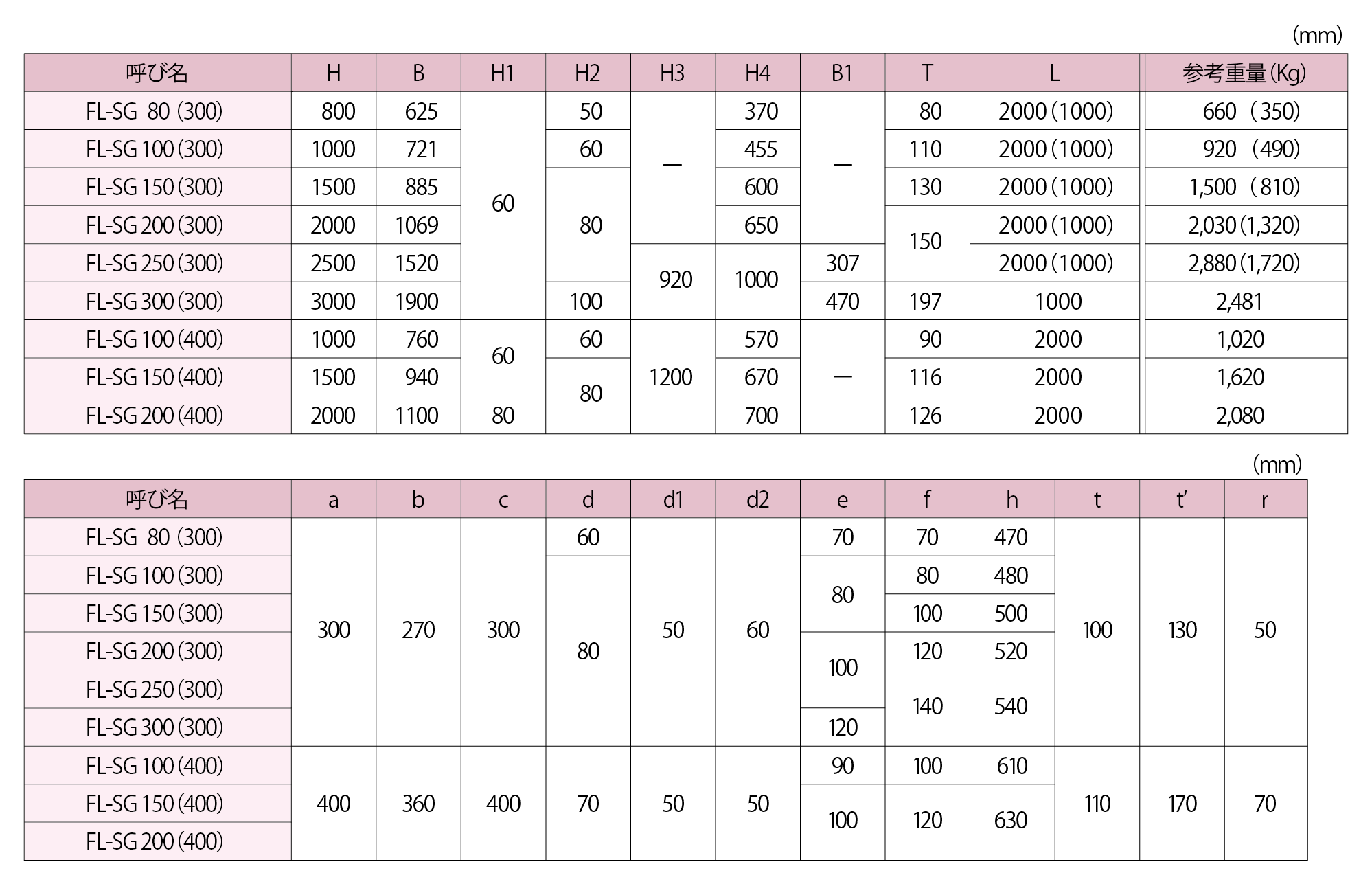

FL-SK F-04FL-SK F-05

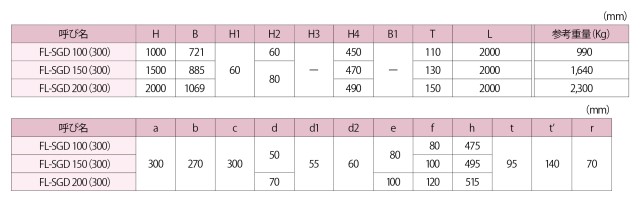

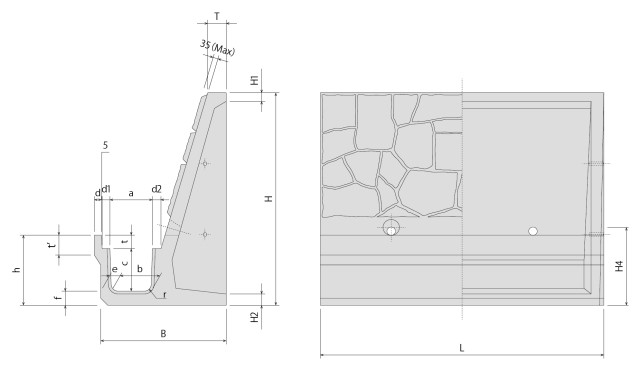

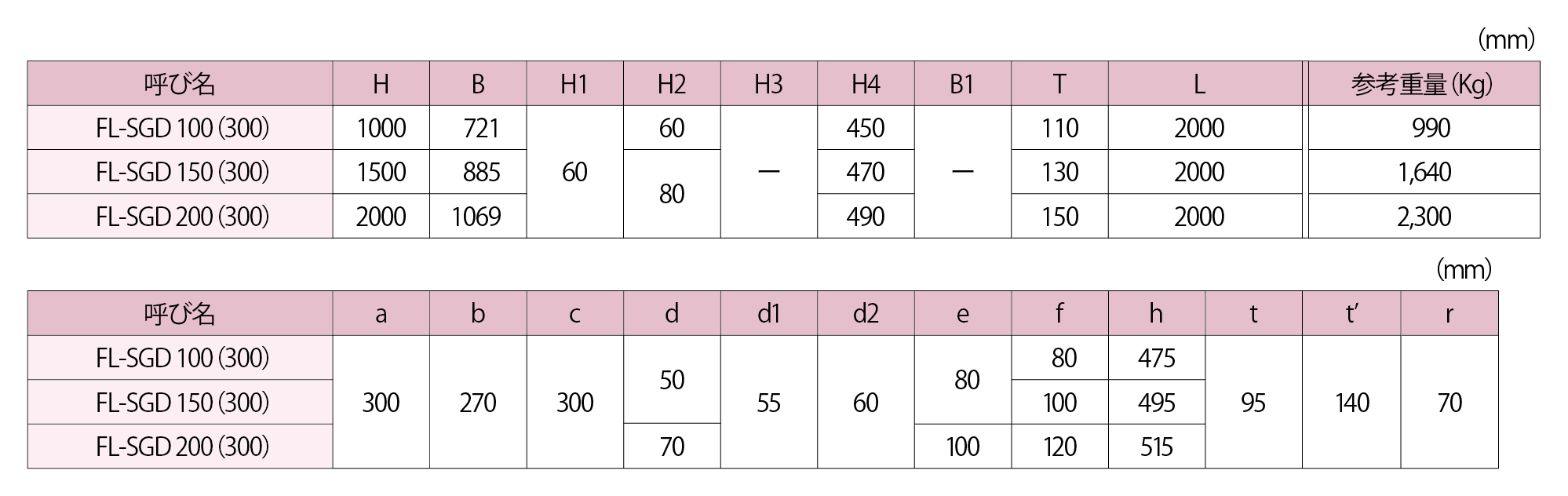

形状寸法図 落蓋式デザイン

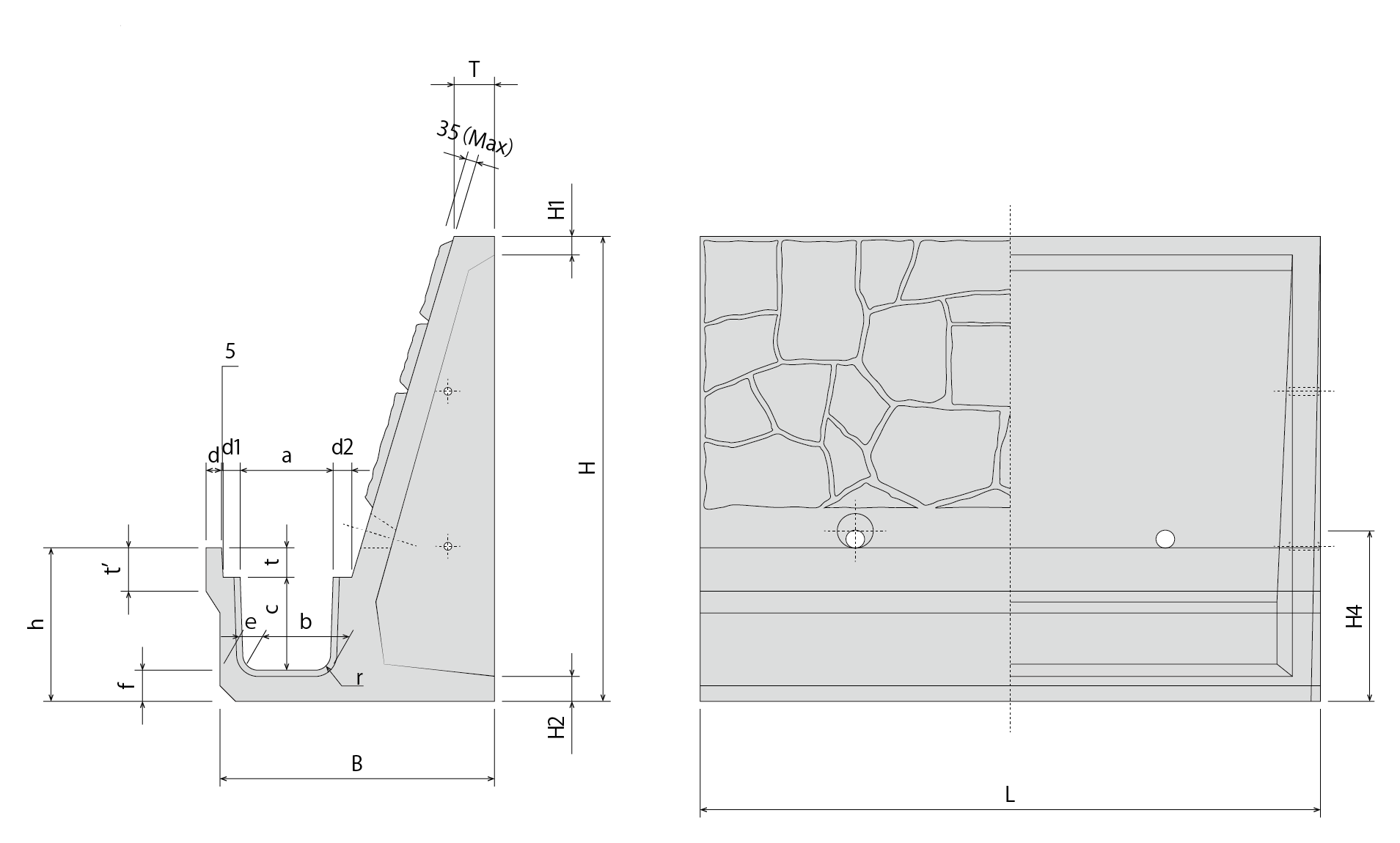

FL-SK F-06

FL-SK F-07

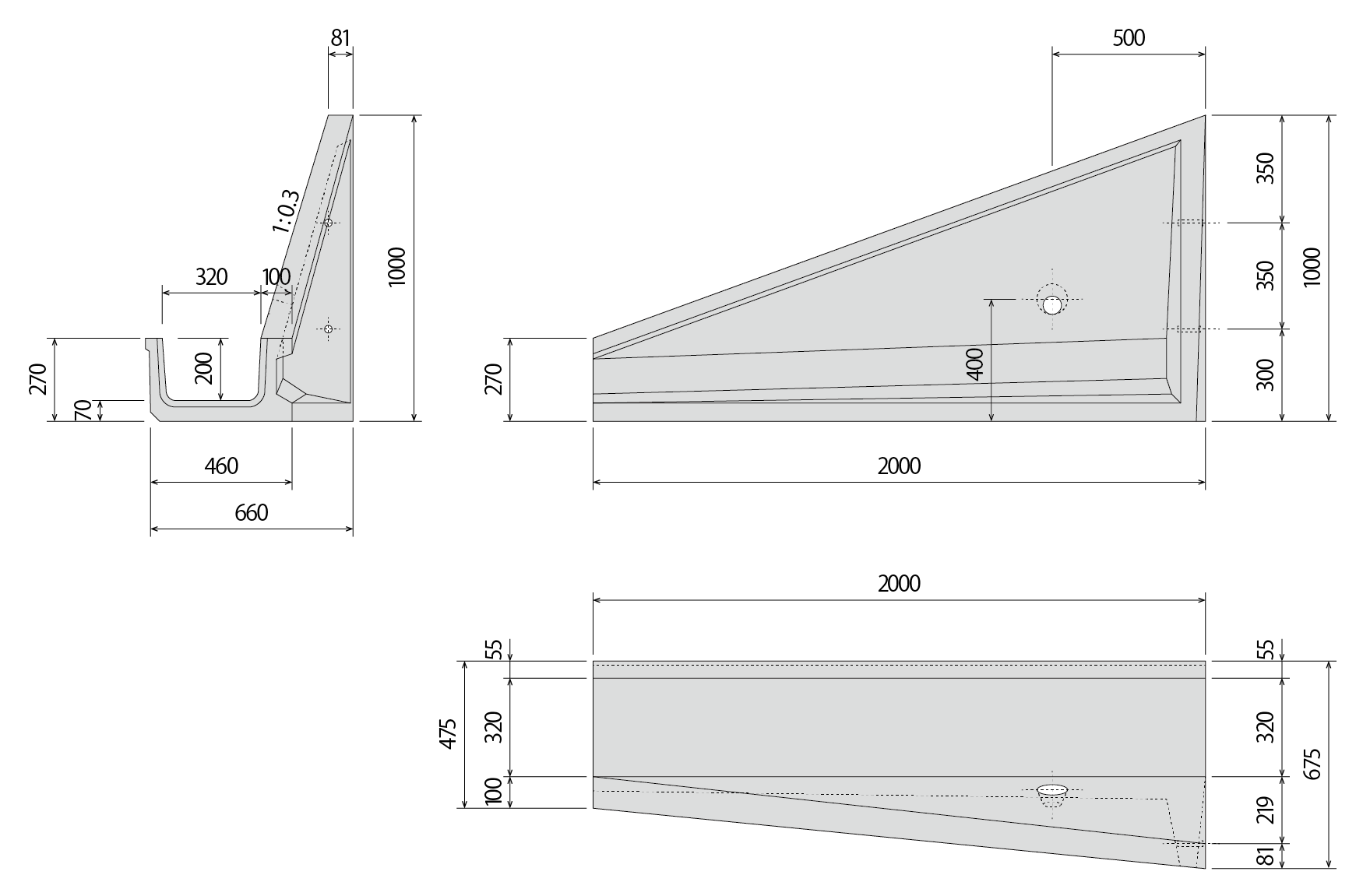

形状寸法図 落蓋式傾斜タイプ

法止側溝には、あらゆる断面に柔軟に対応できるよう、傾斜タイプがあります。

側溝サイズ 300型(300×300) 傾斜法止側溝

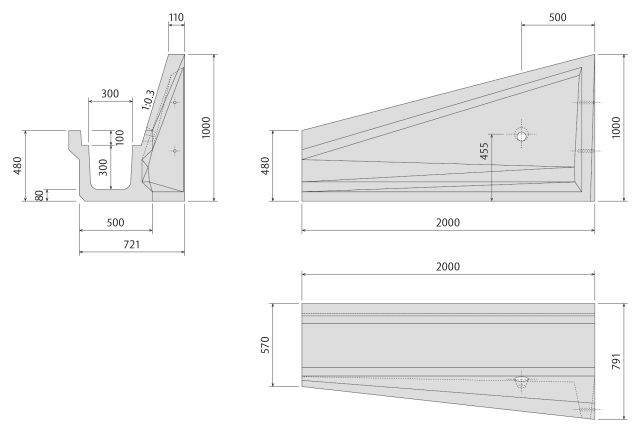

FL-SG(300)480-1000

参考重量 640 kg

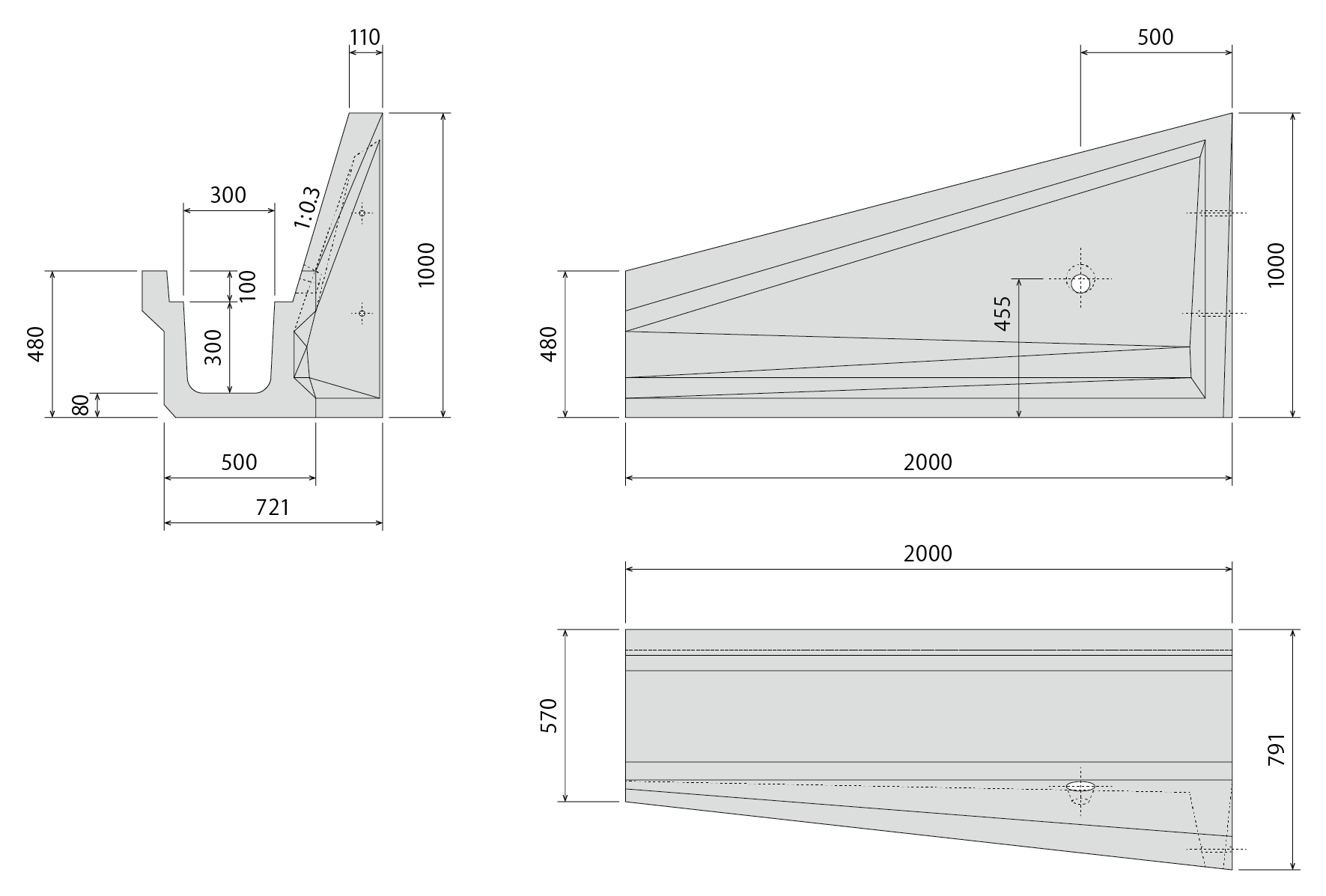

FL-SK F-08



FL-SG(300)500-1500

参考重量 1,020 kg

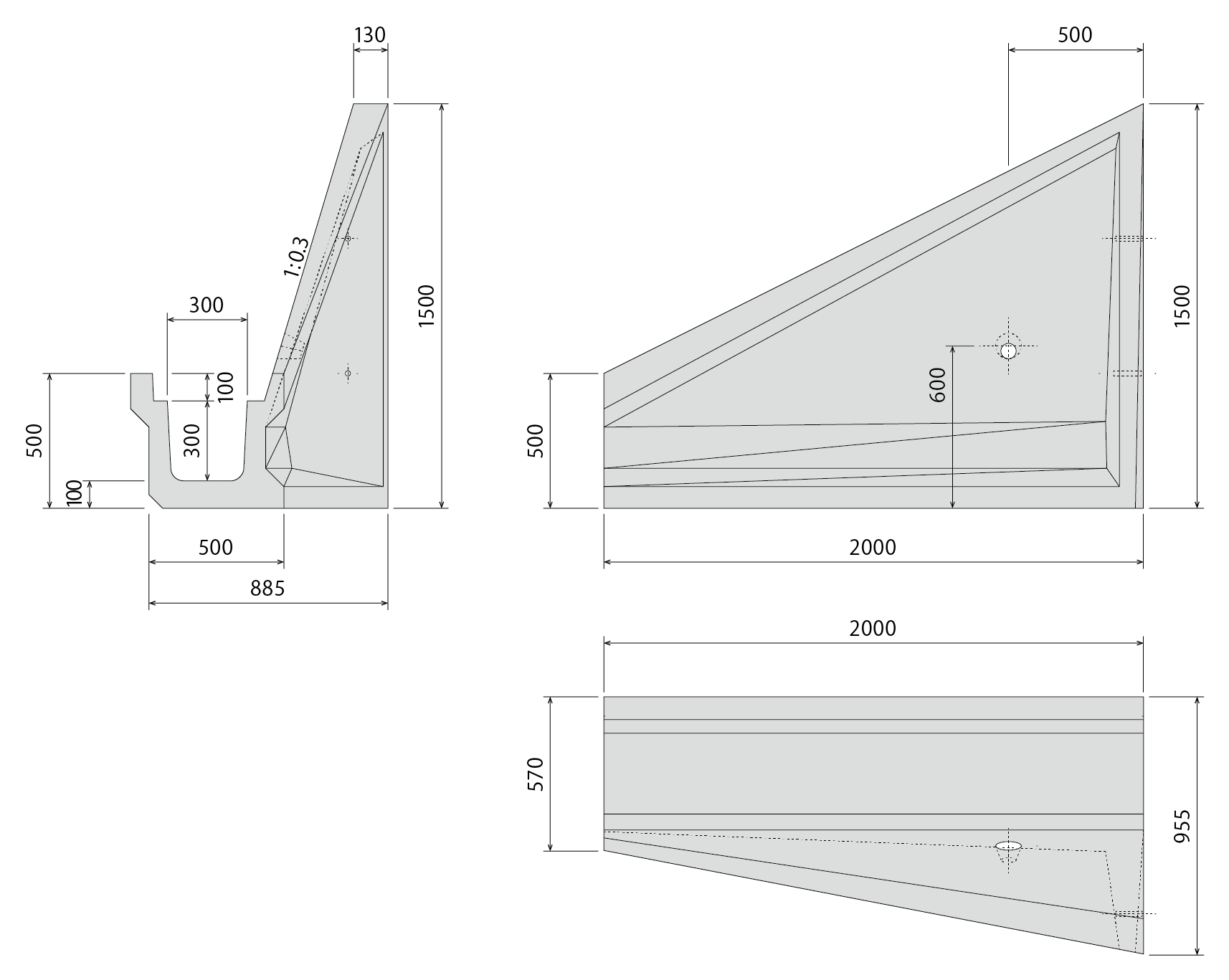

FL-SK F-09

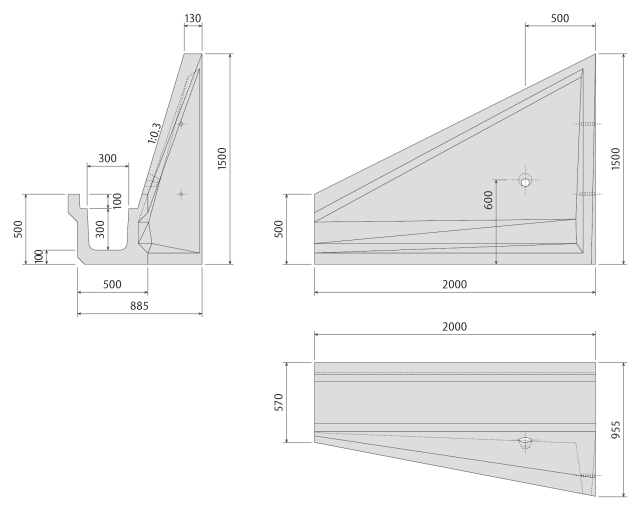

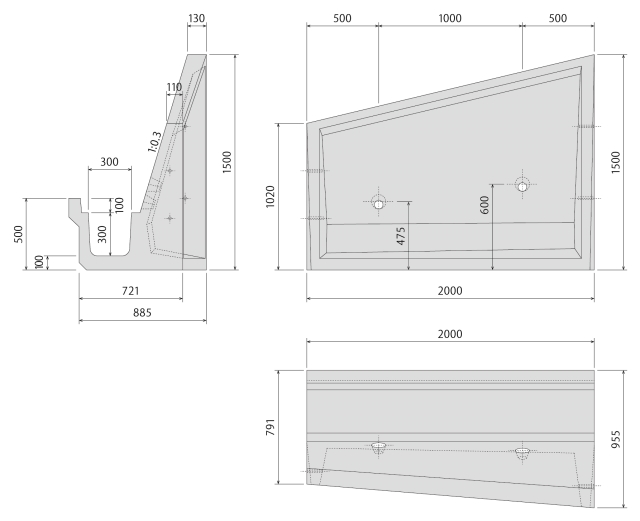

FL-SG(300)1020-1500

参考重量 1,230 kg

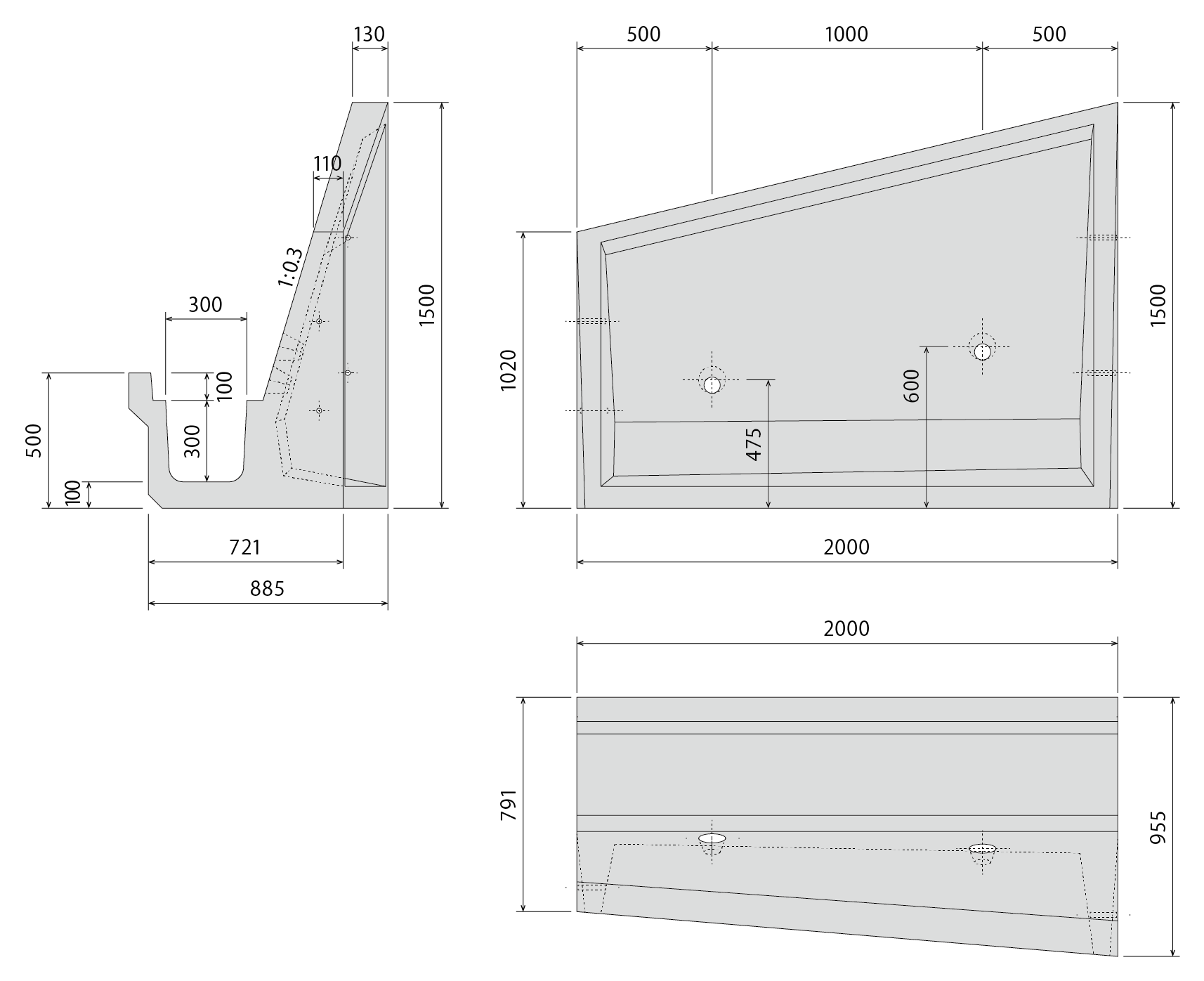

FL-SK F-10

FL-SG(300)1520-2000

参考重量 1,780 kg

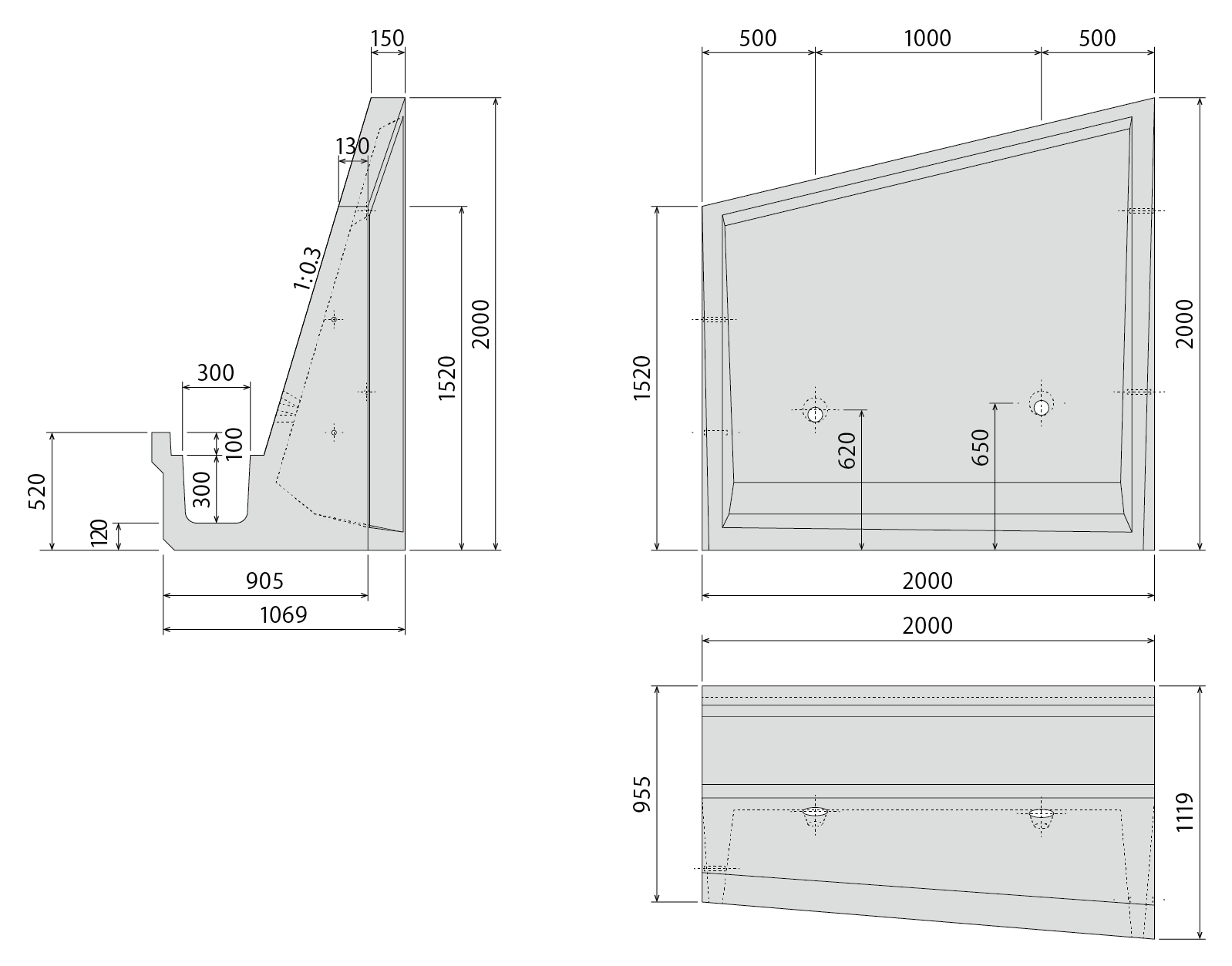

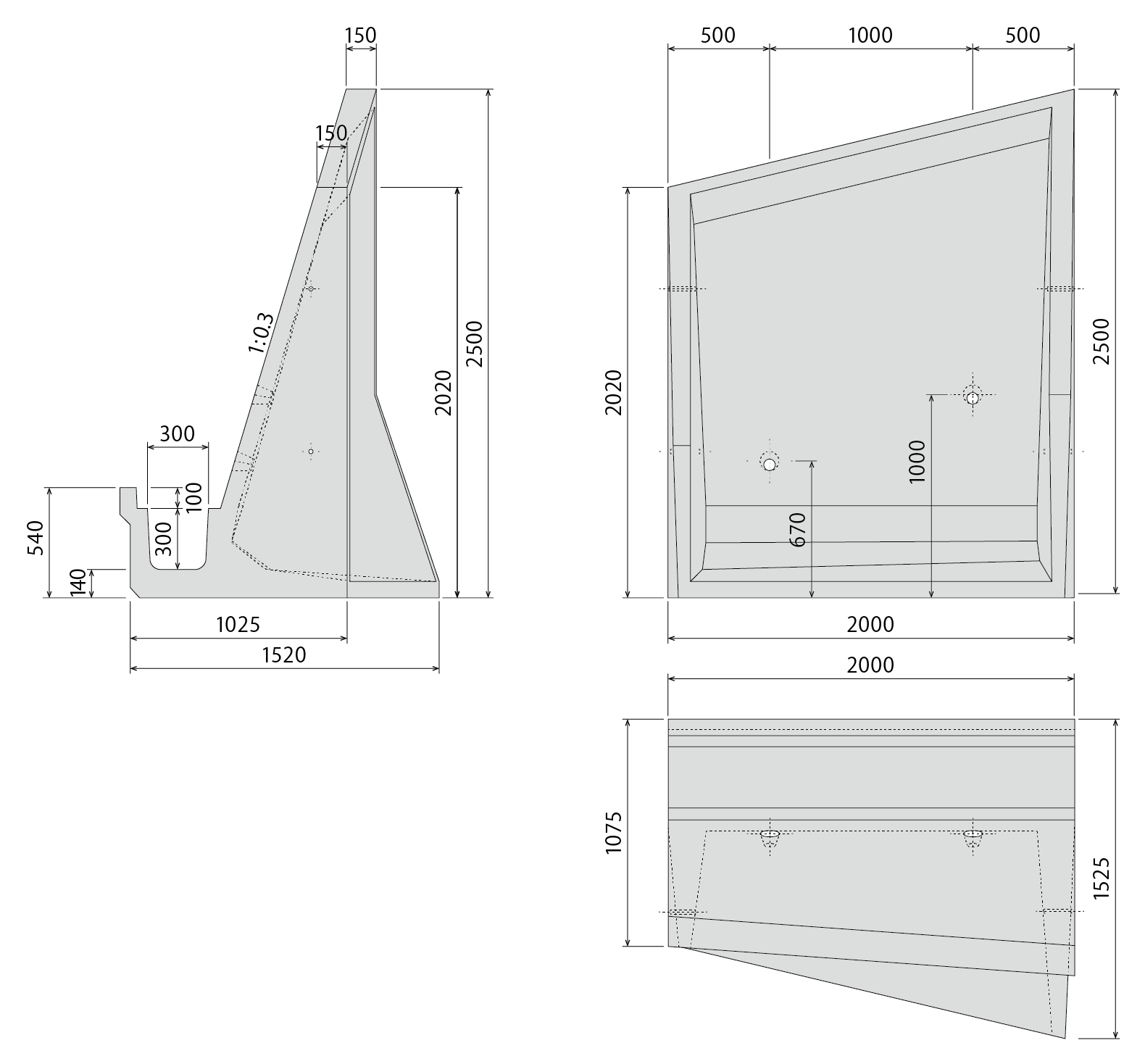

FL-SK F-11

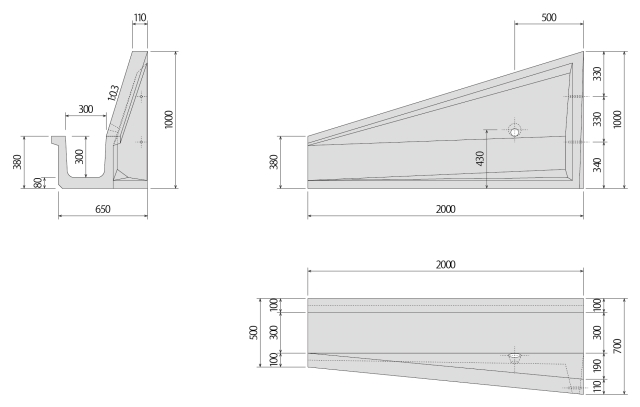

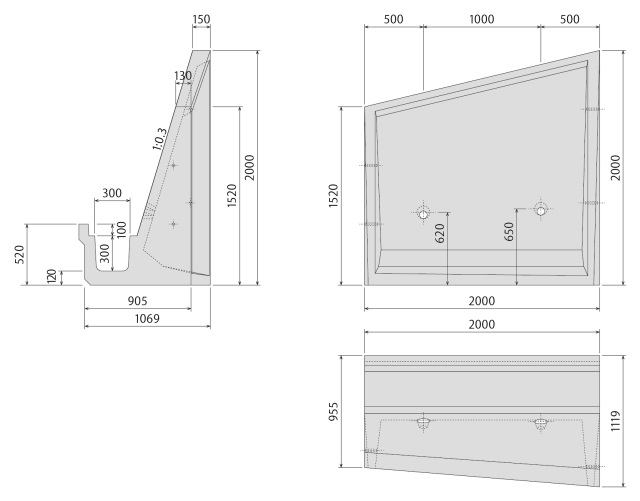

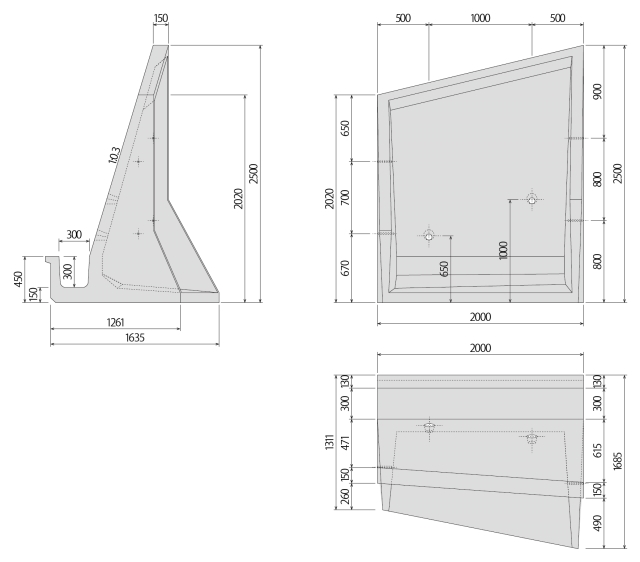

FL-SG(300)2020-2500

参考重量 2,760 kg

FL-SK F-12

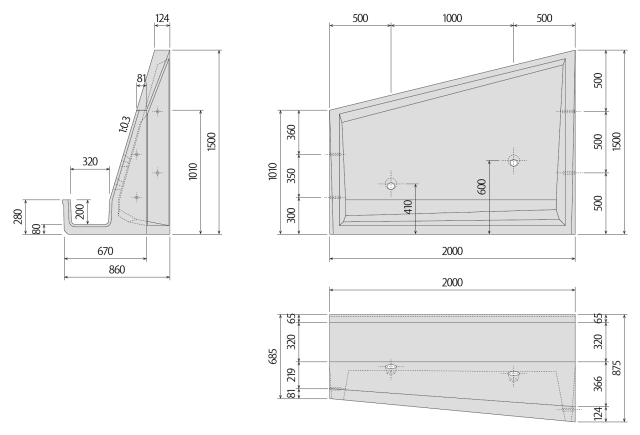

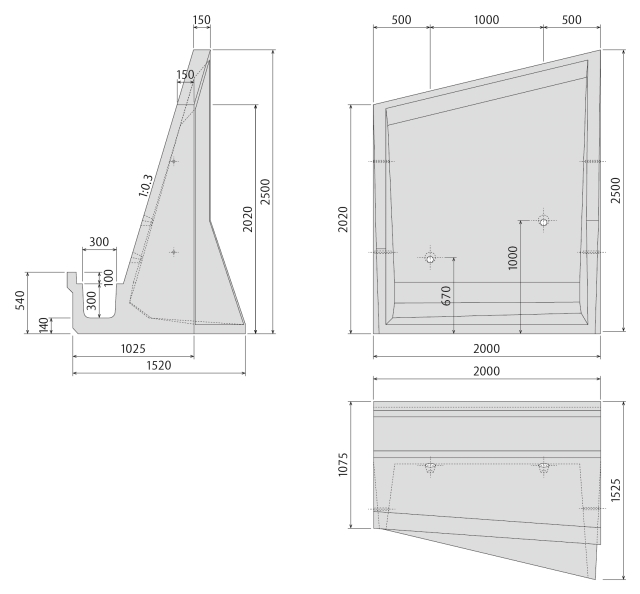

側溝サイズ 400型(400×400) 傾斜法止側溝

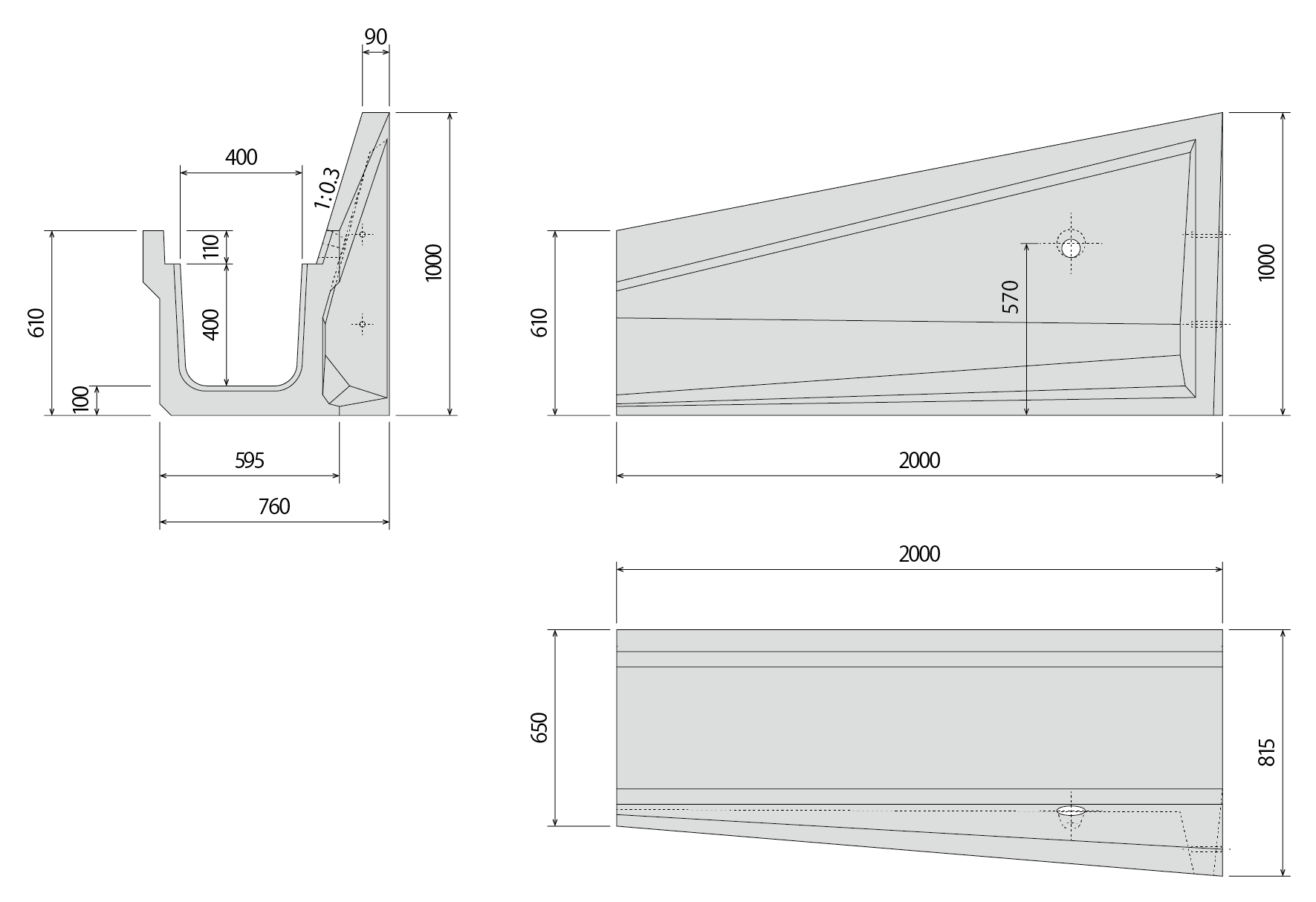

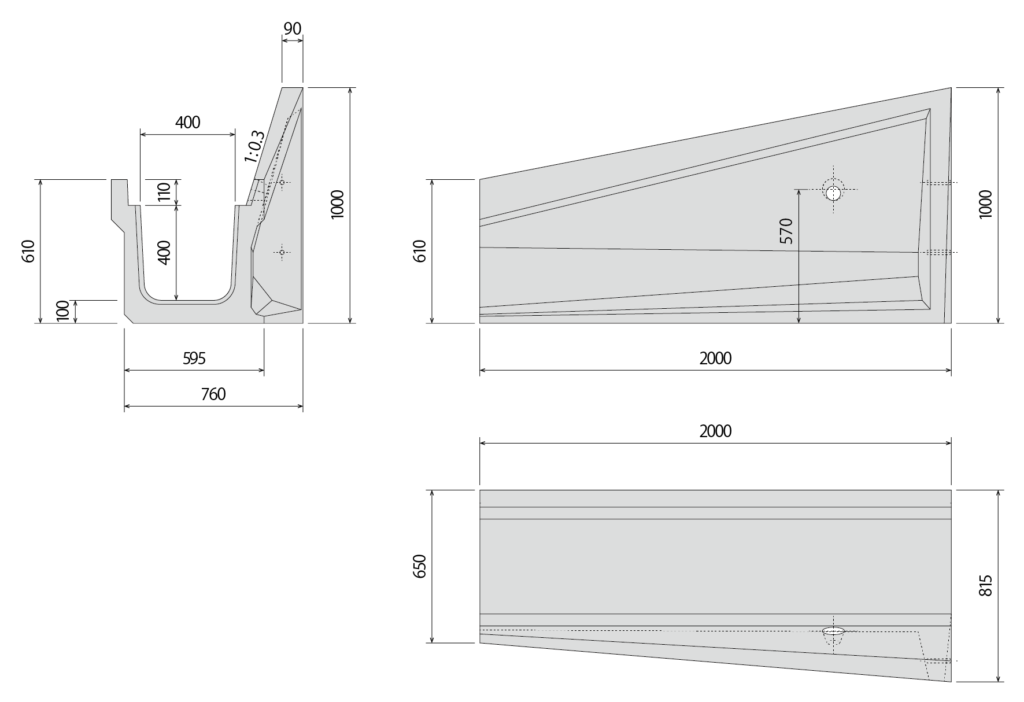

FL-SG(400)610-1000

参考重量 880 kg

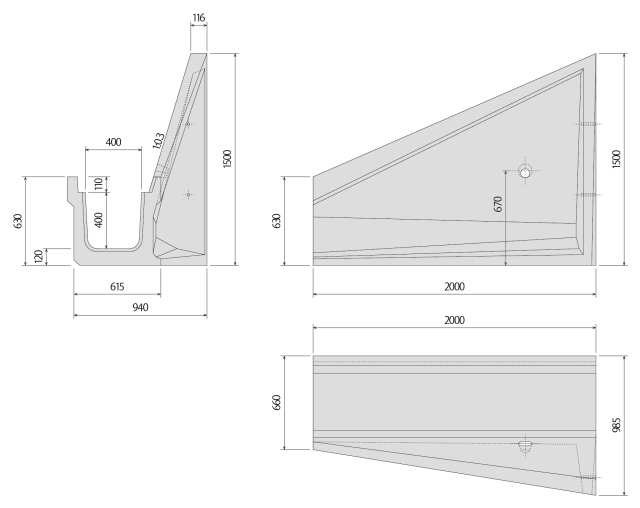

FL-SK F-13

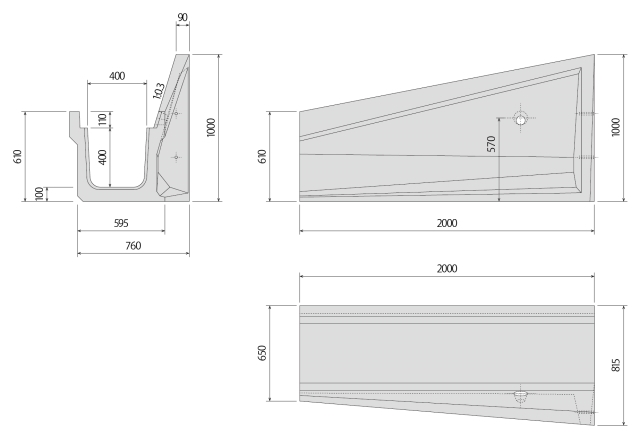

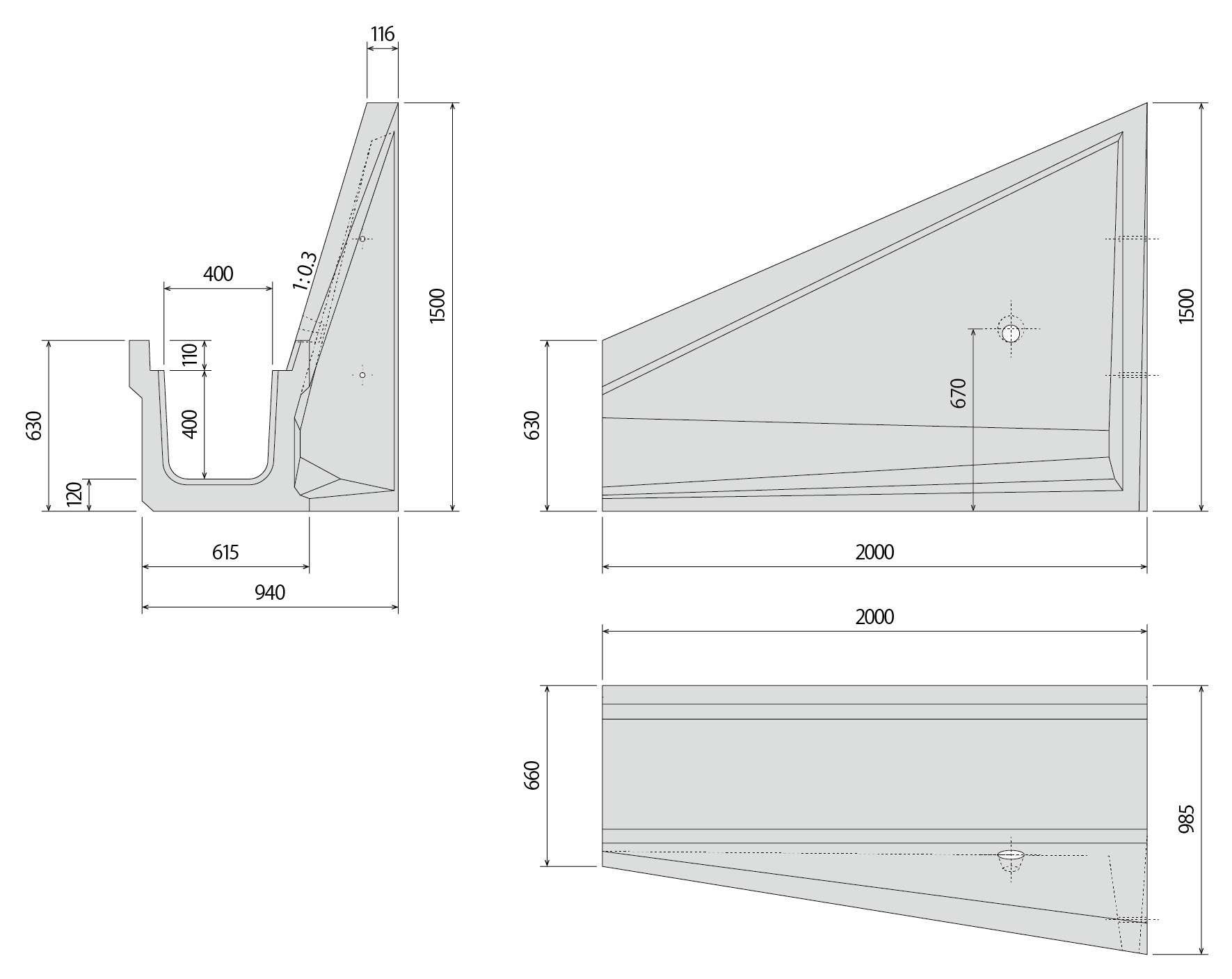

FL-SG(400)630-1500

参考重量 1,240 kg

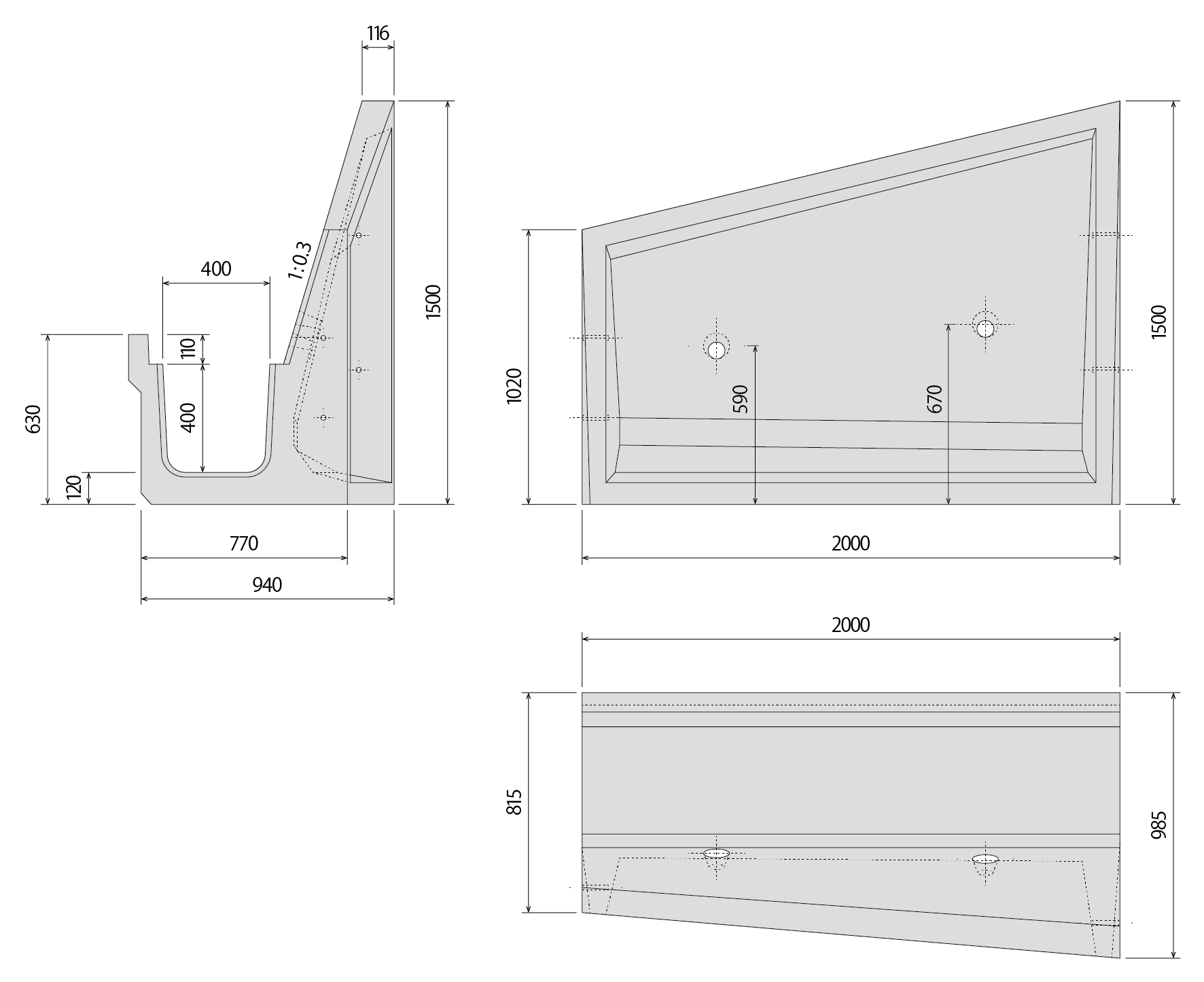

FL-SK F-14

FL-SG(400)1020-1500

参考重量 1,320 kg

FL-SK F-15

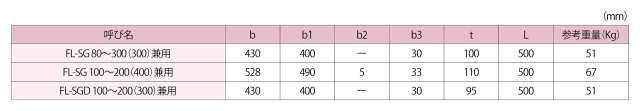

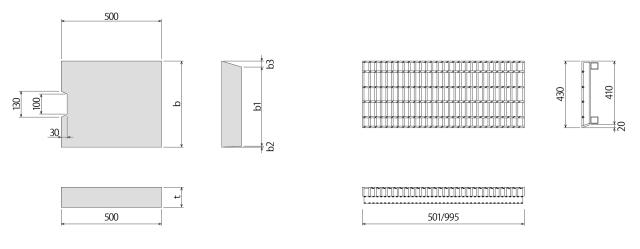

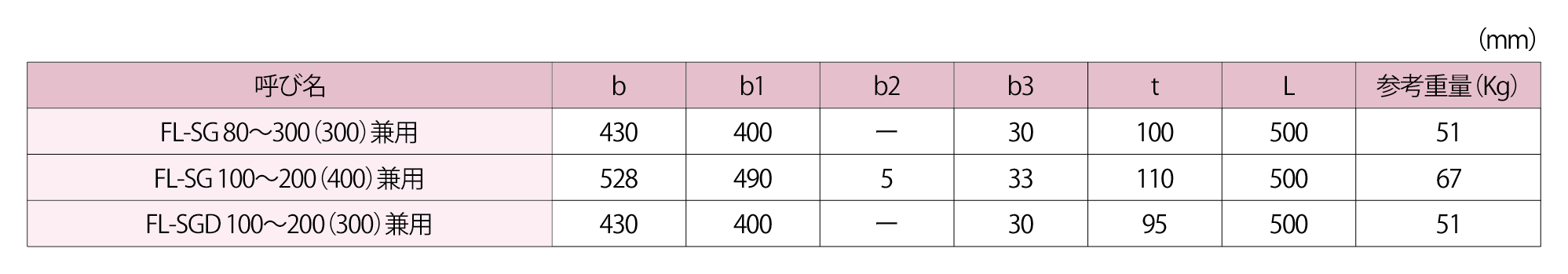

形状寸法図 蓋/グレーチング

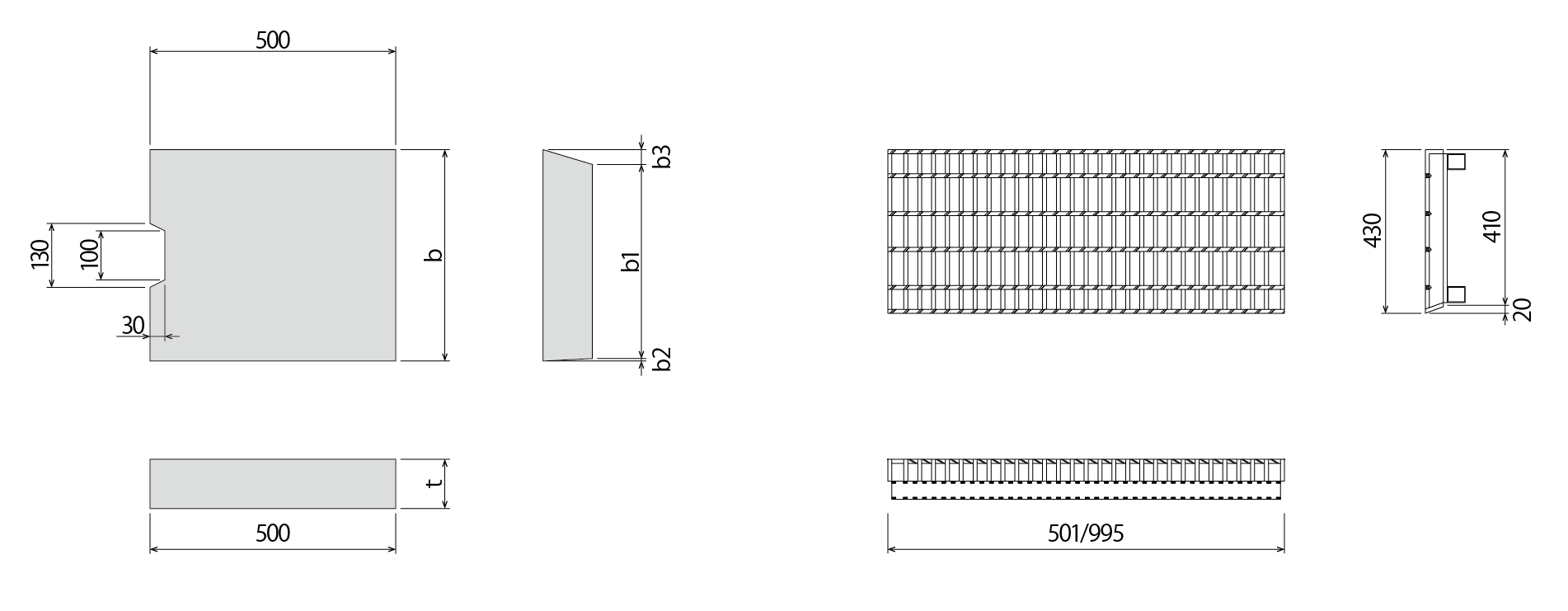

FL-SK F-16

FL-SK F-17

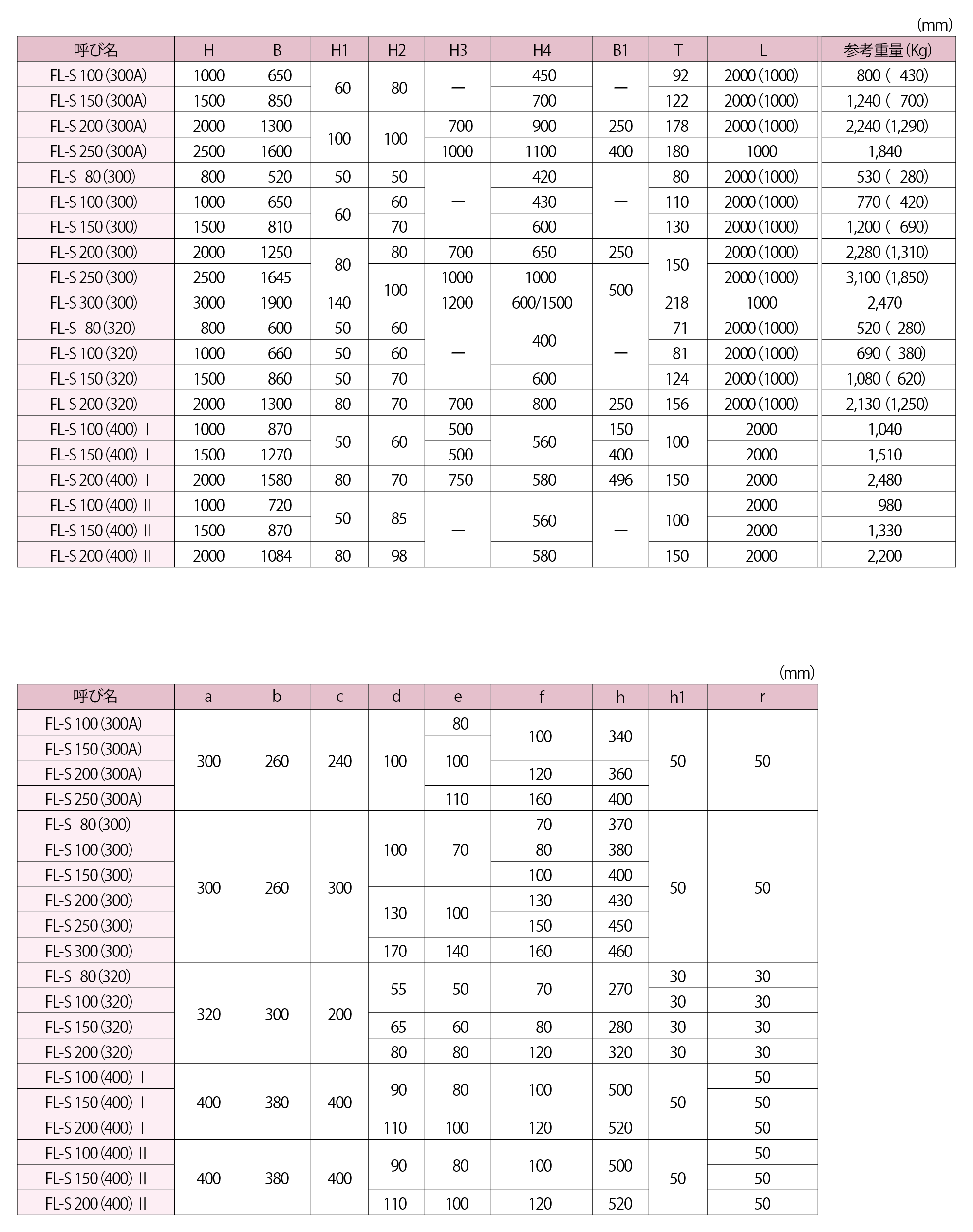

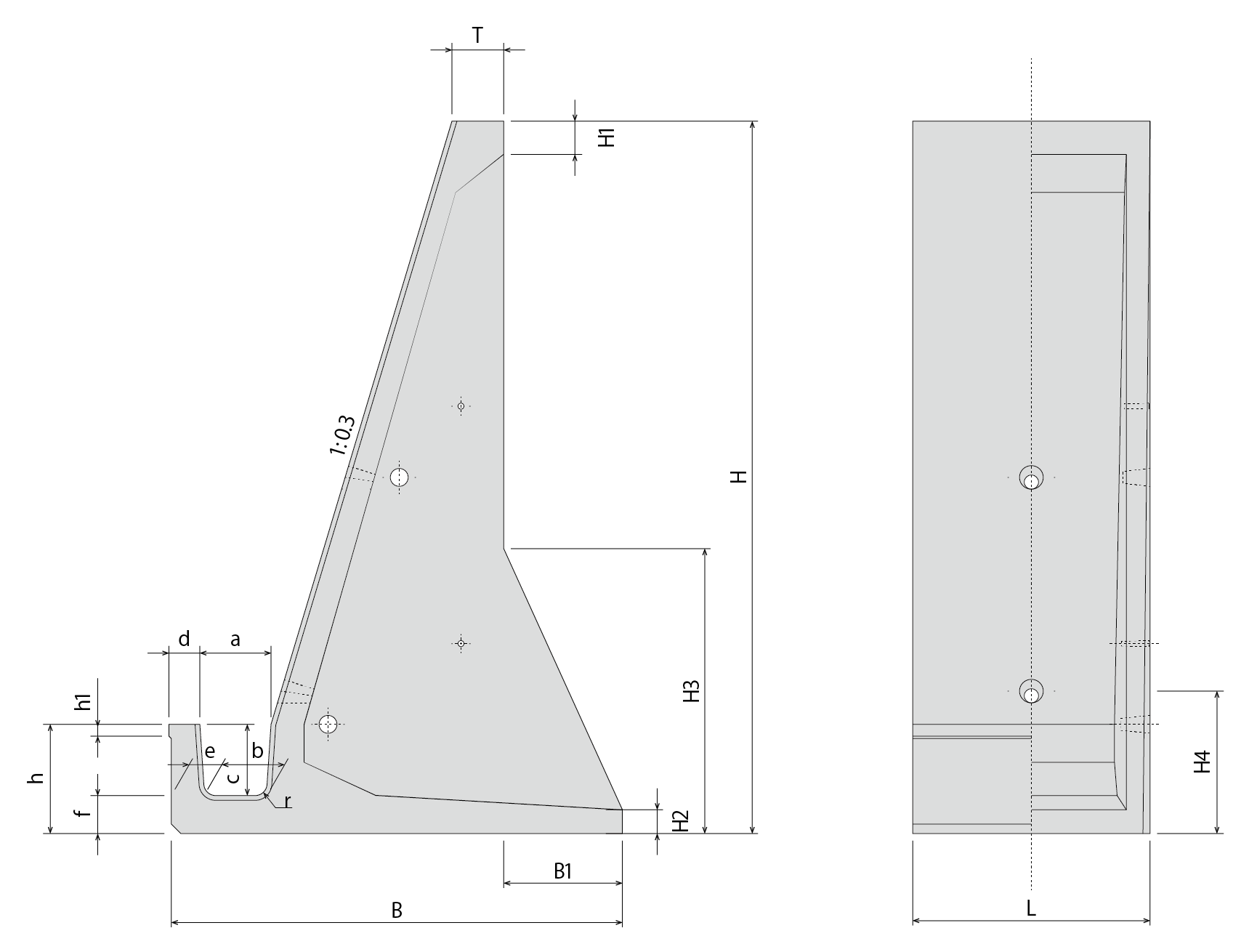

形状寸法図 U形側溝

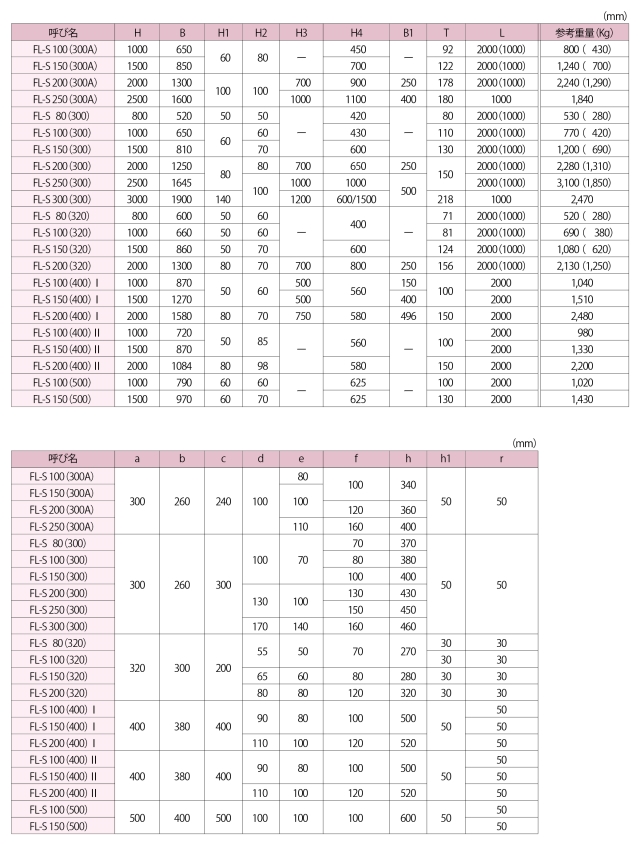

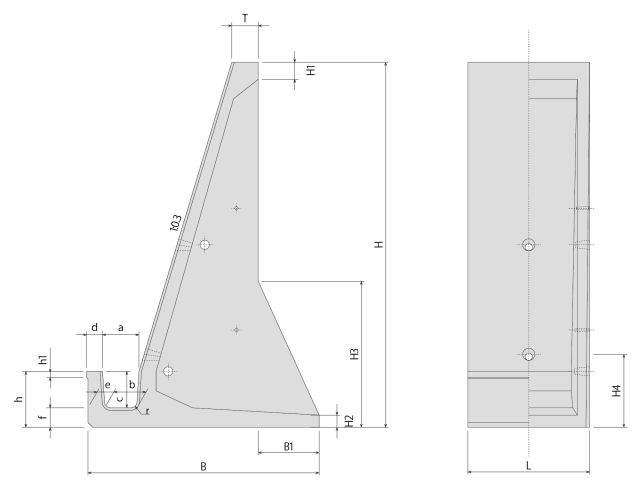

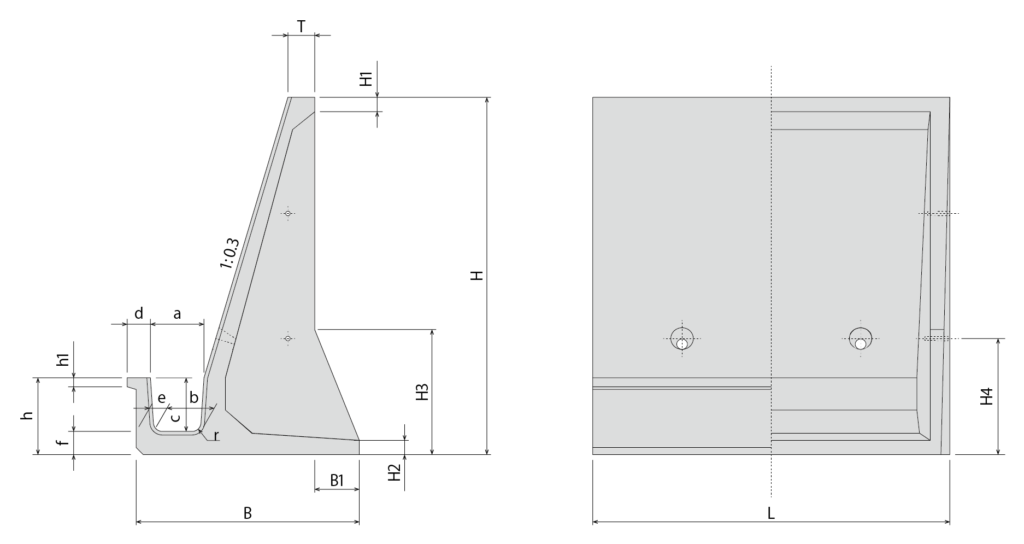

FL-SK F-18FL-SK F-19FL-SK F-20

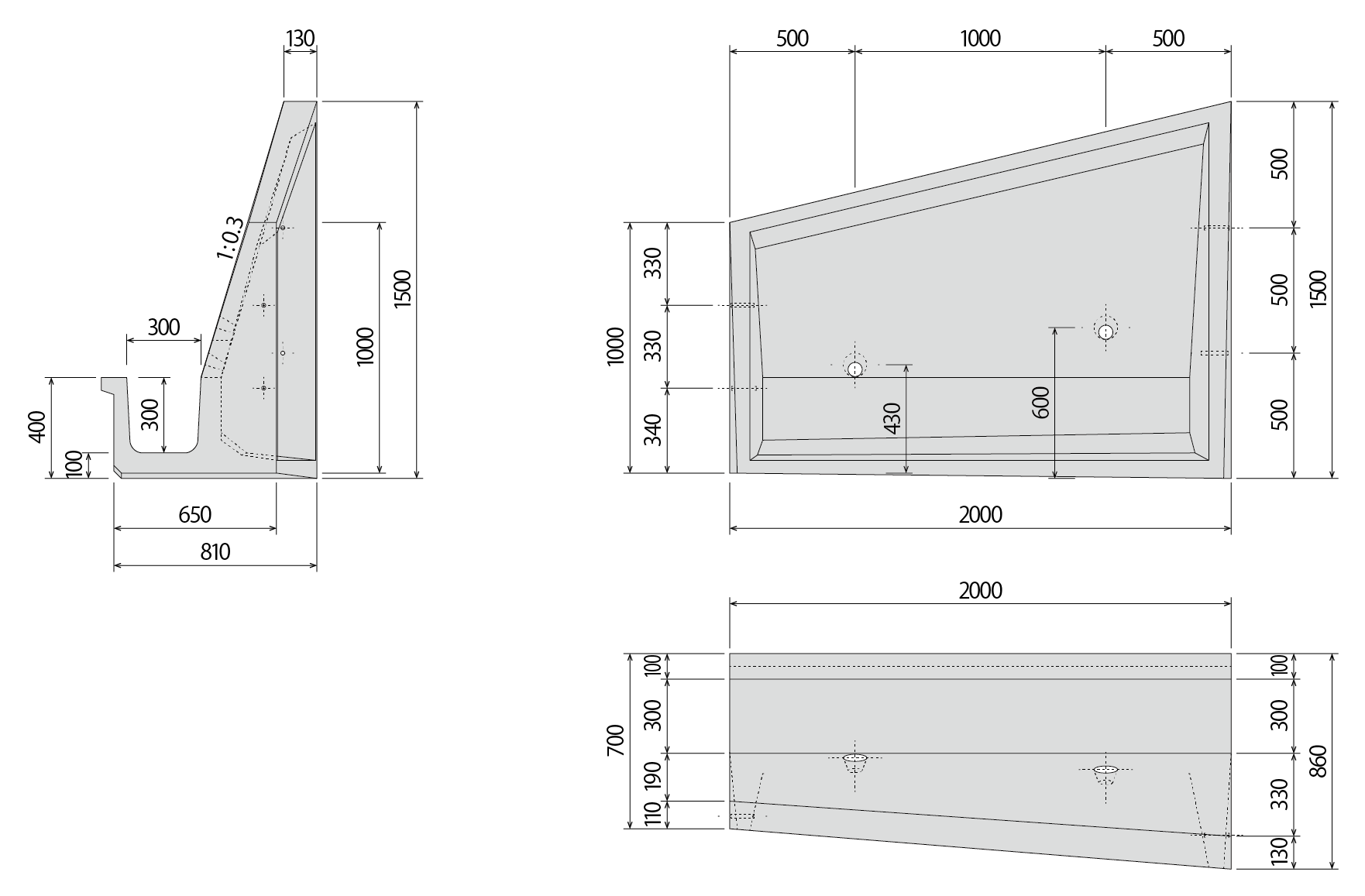

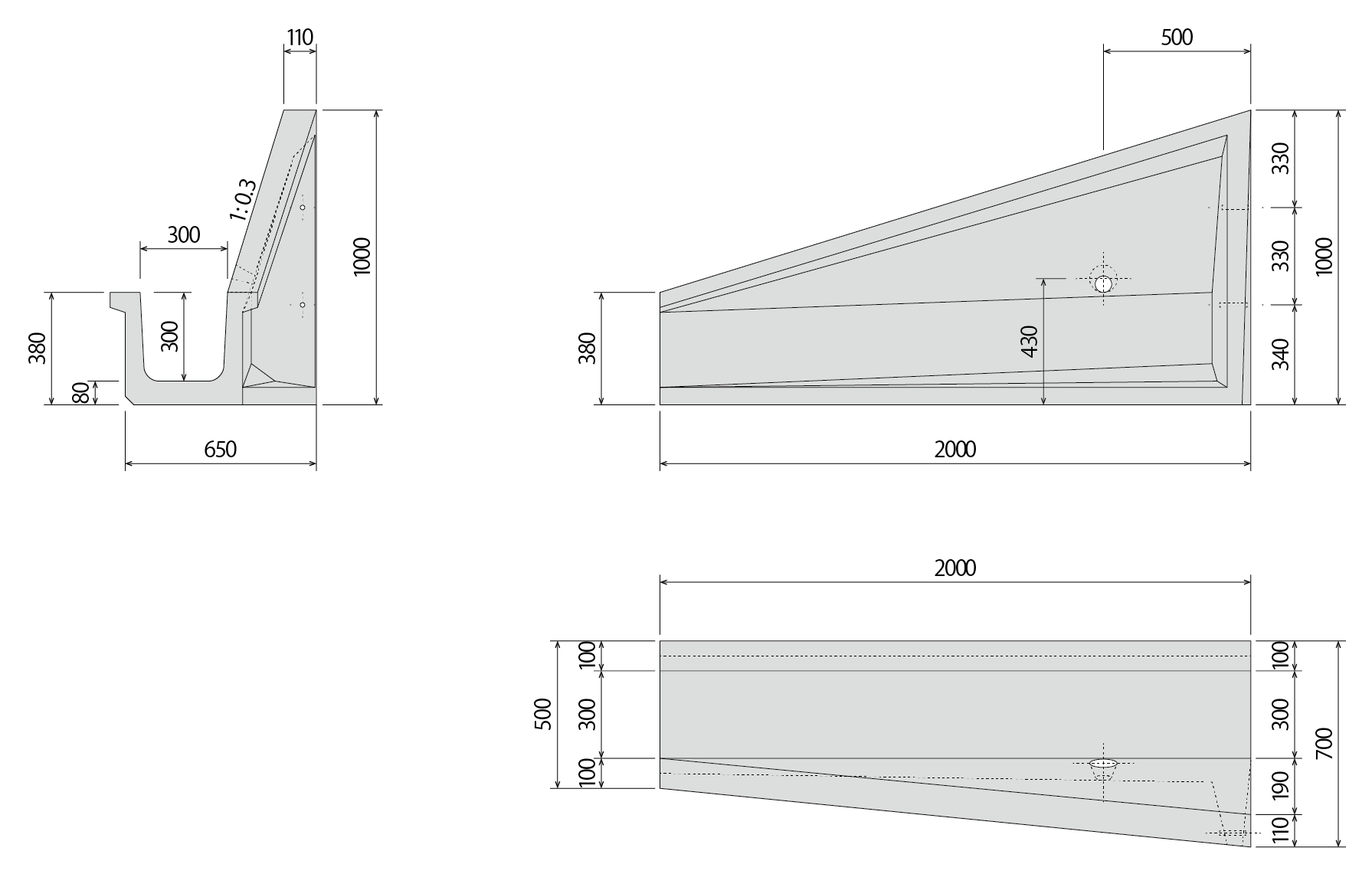

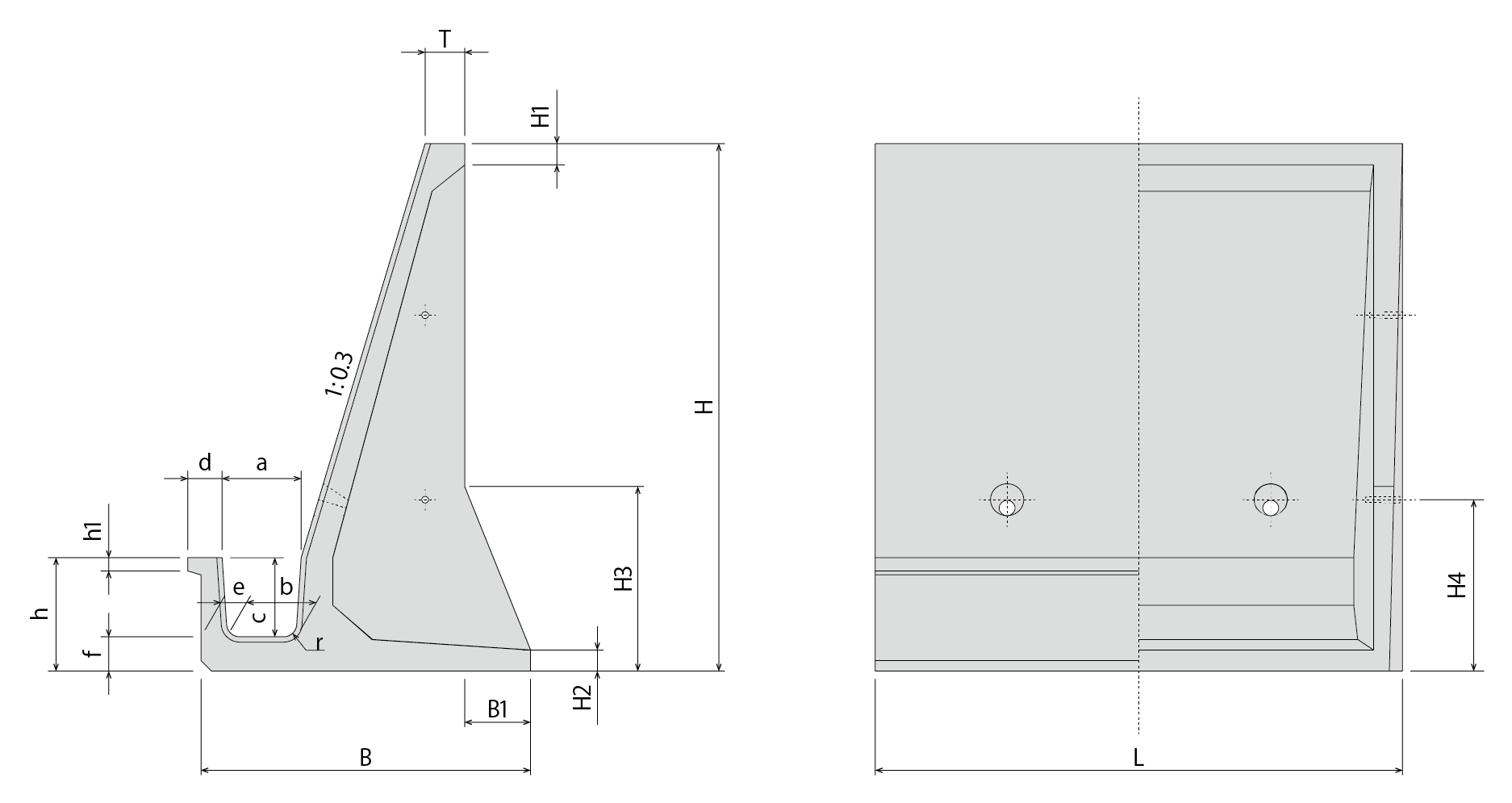

形状寸法図 U形側溝傾斜タイプ

法止側溝には、あらゆる断面に柔軟に対応できるよう、傾斜タイプがあります。

側溝サイズ 300型(300×300) 傾斜法止側溝

FL-S(300)380-1000

参考重量 530 kg

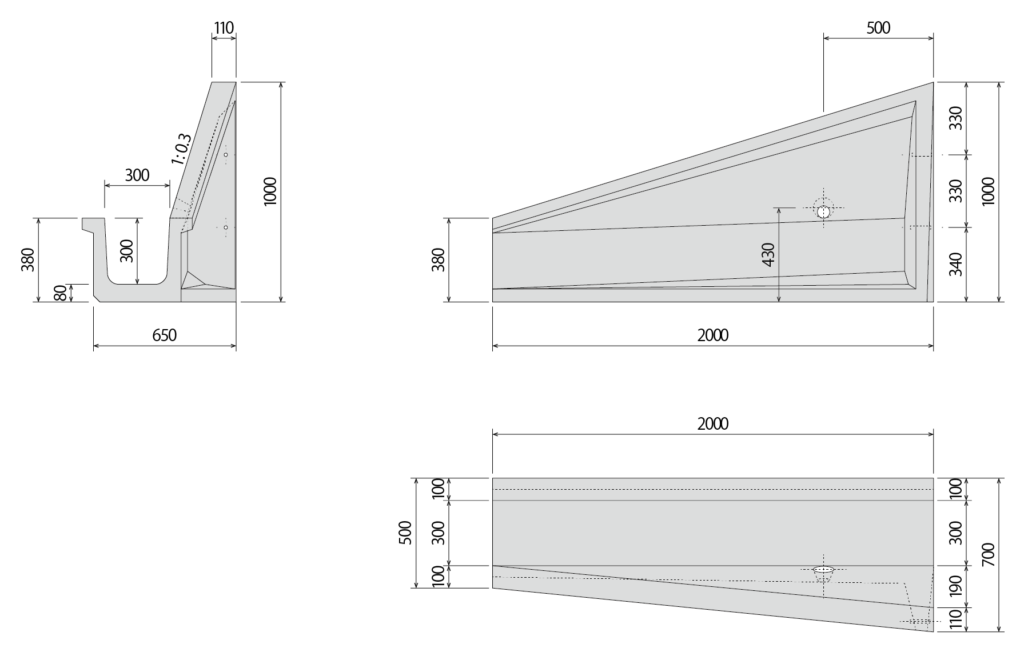

FL-SK F-21

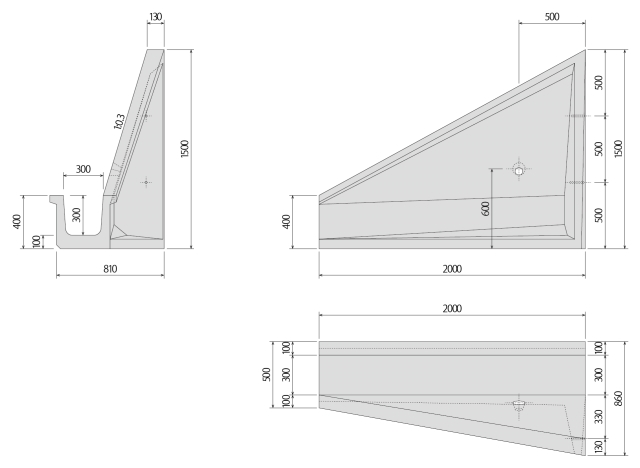

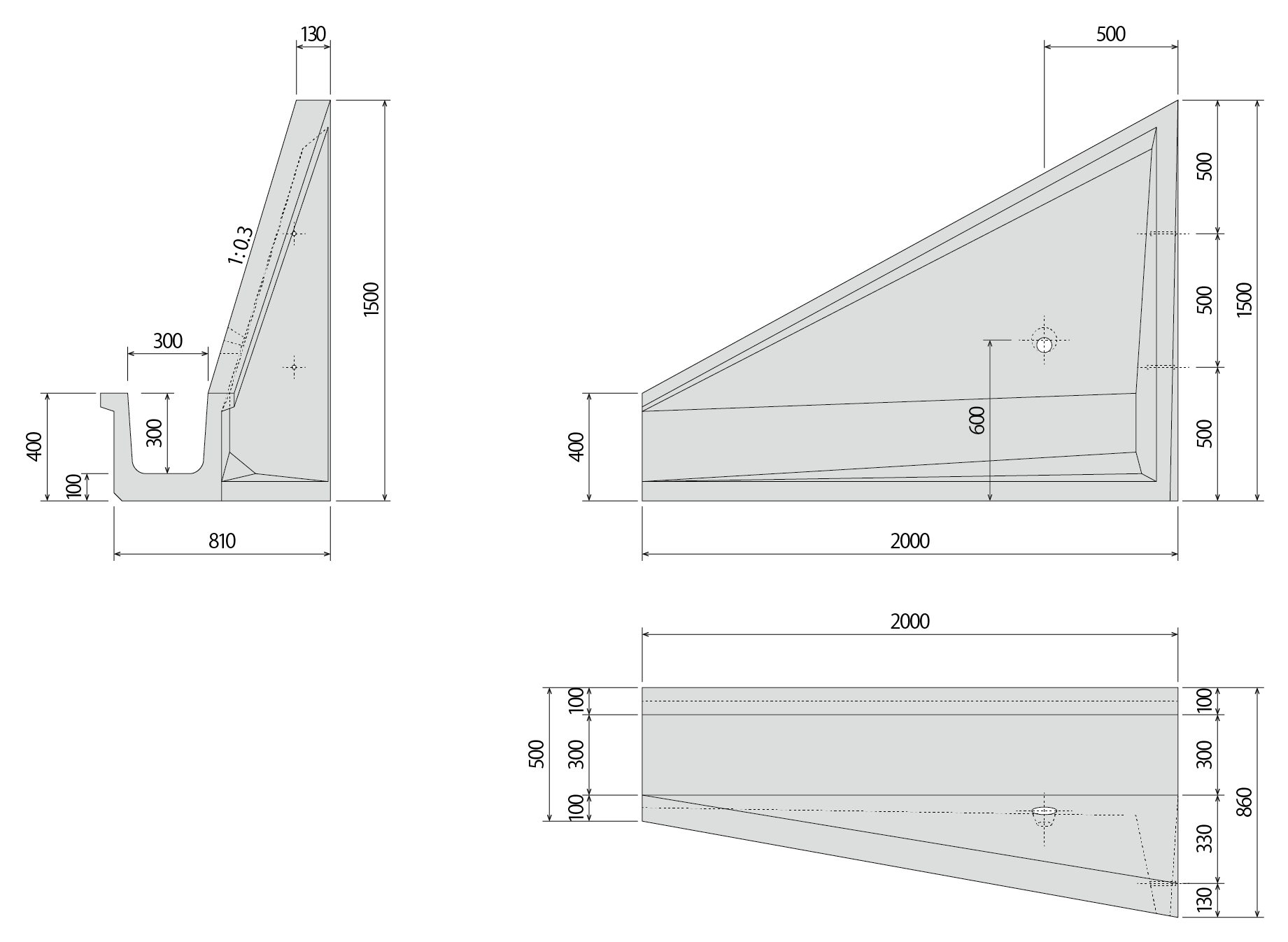

FL-S(300)400-1500

参考重量 810 kg

FL-SK F-22

FL-S(300)1000-1500

参考重量 980 kg

FL-SK F-23

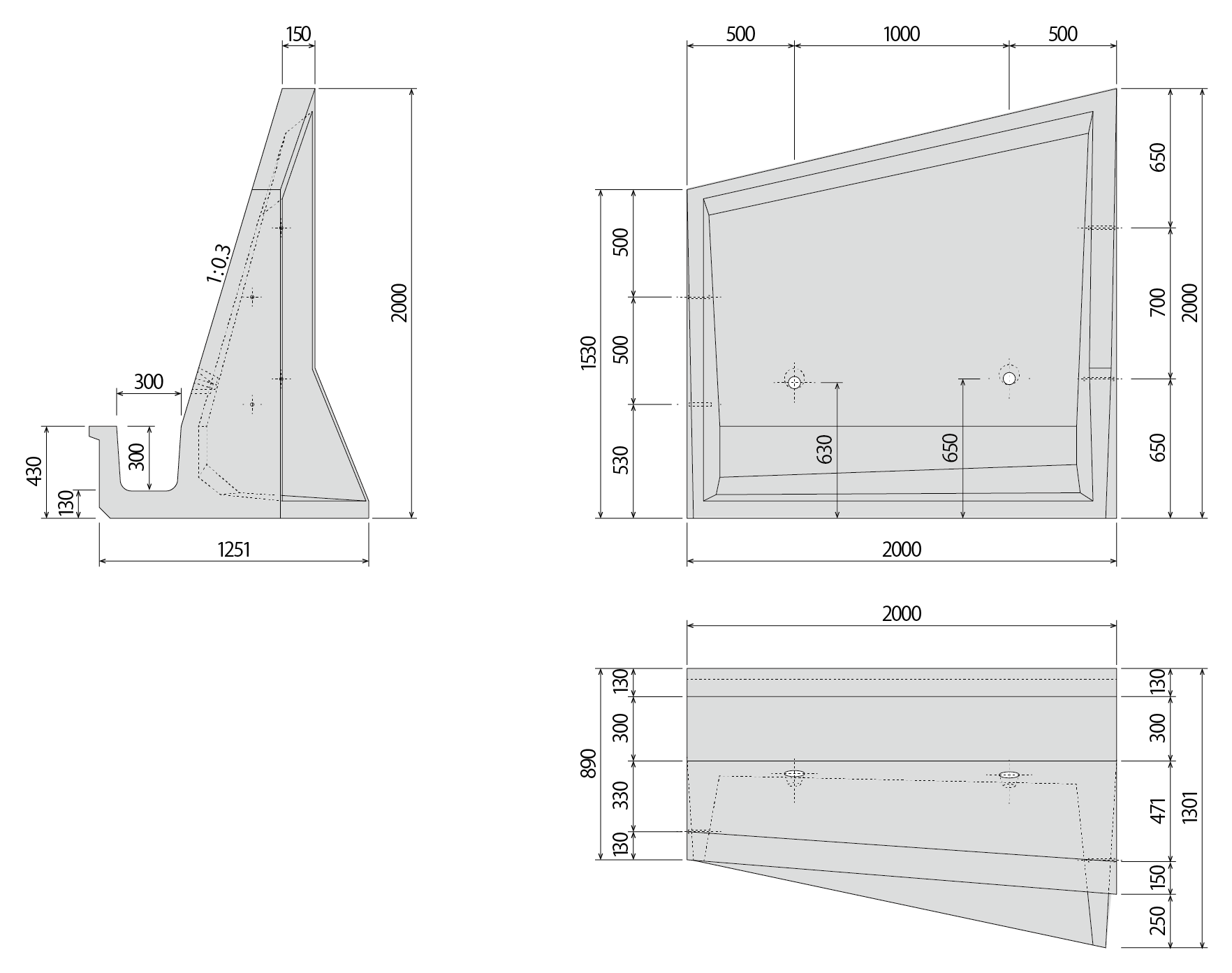

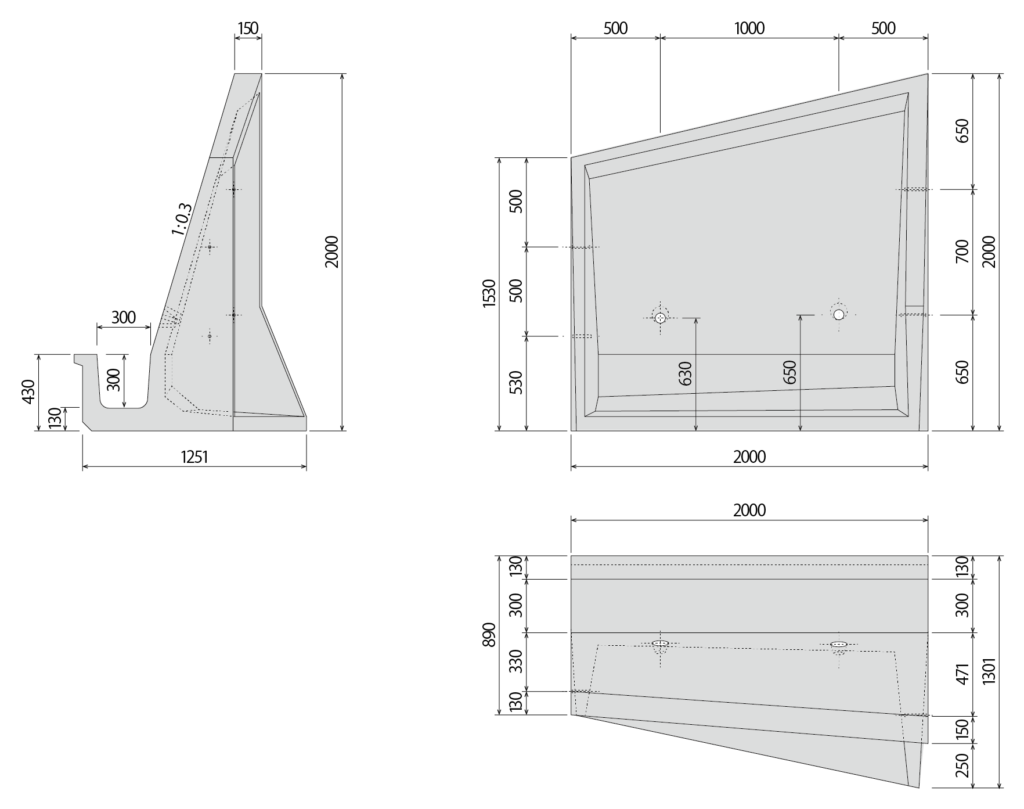

FL-S(300)1530-2000

参考重量 1,900 kg

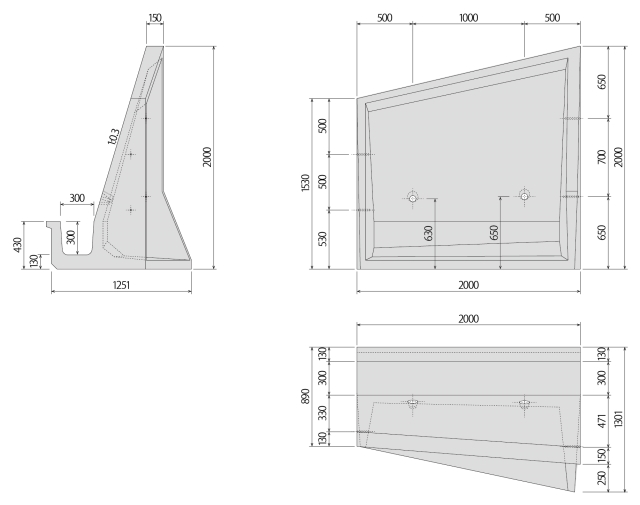

FL-SK F-24

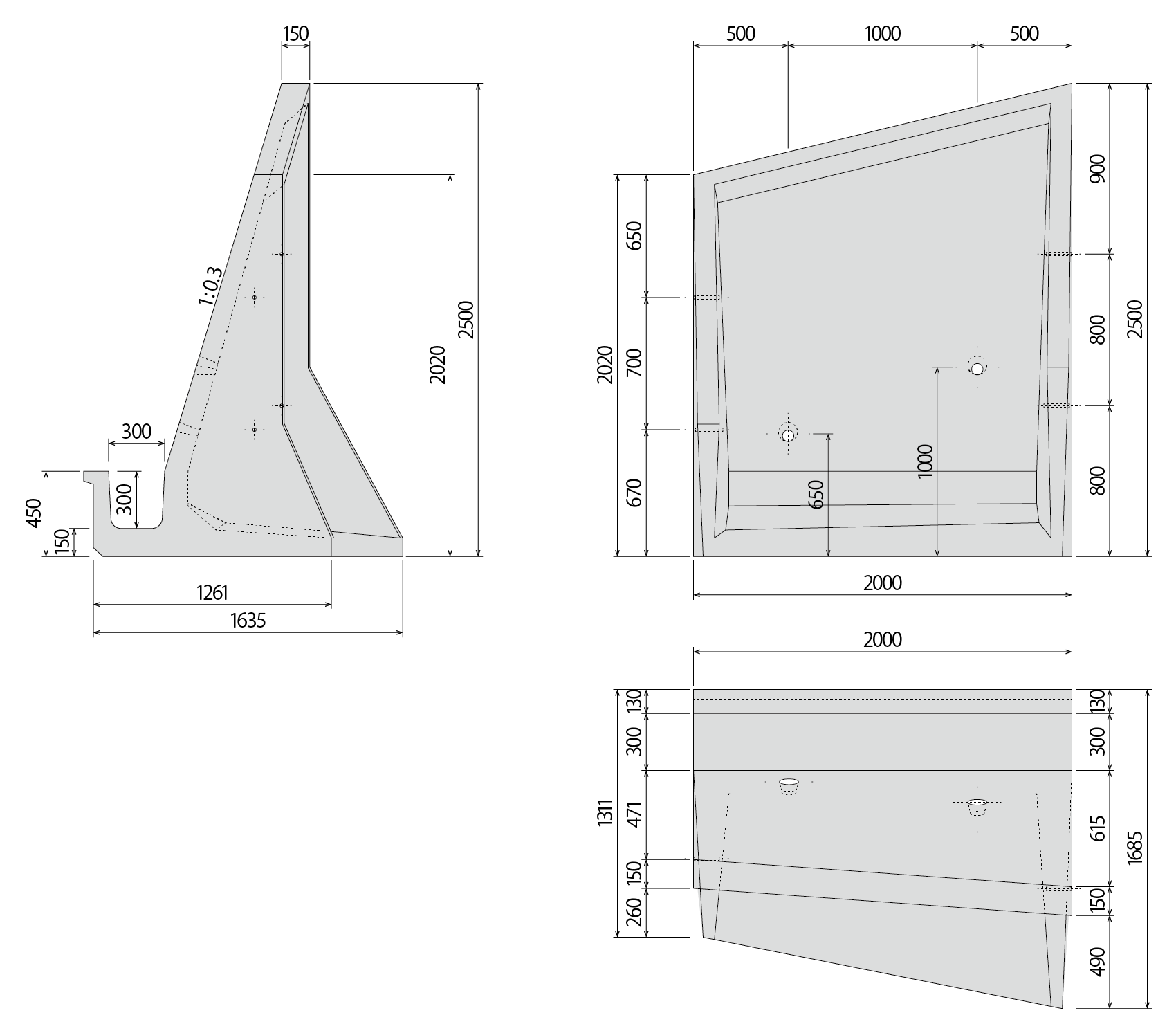

FL-S(300)2020-2500

参考重量 2,640 kg

FL-SK F-25

側溝サイズ 320型(320×200) 傾斜法止側溝

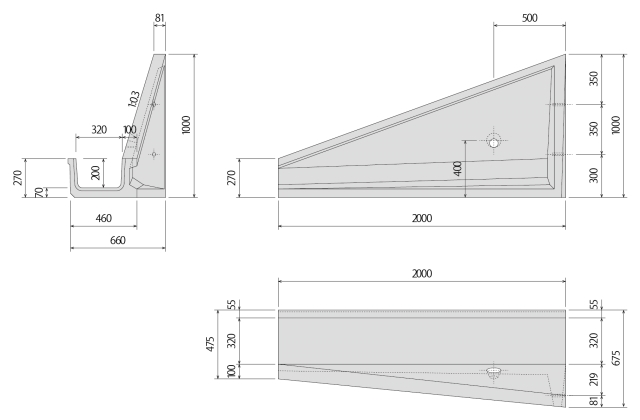

FL-S(320)270-1000

参考重量 560 kg

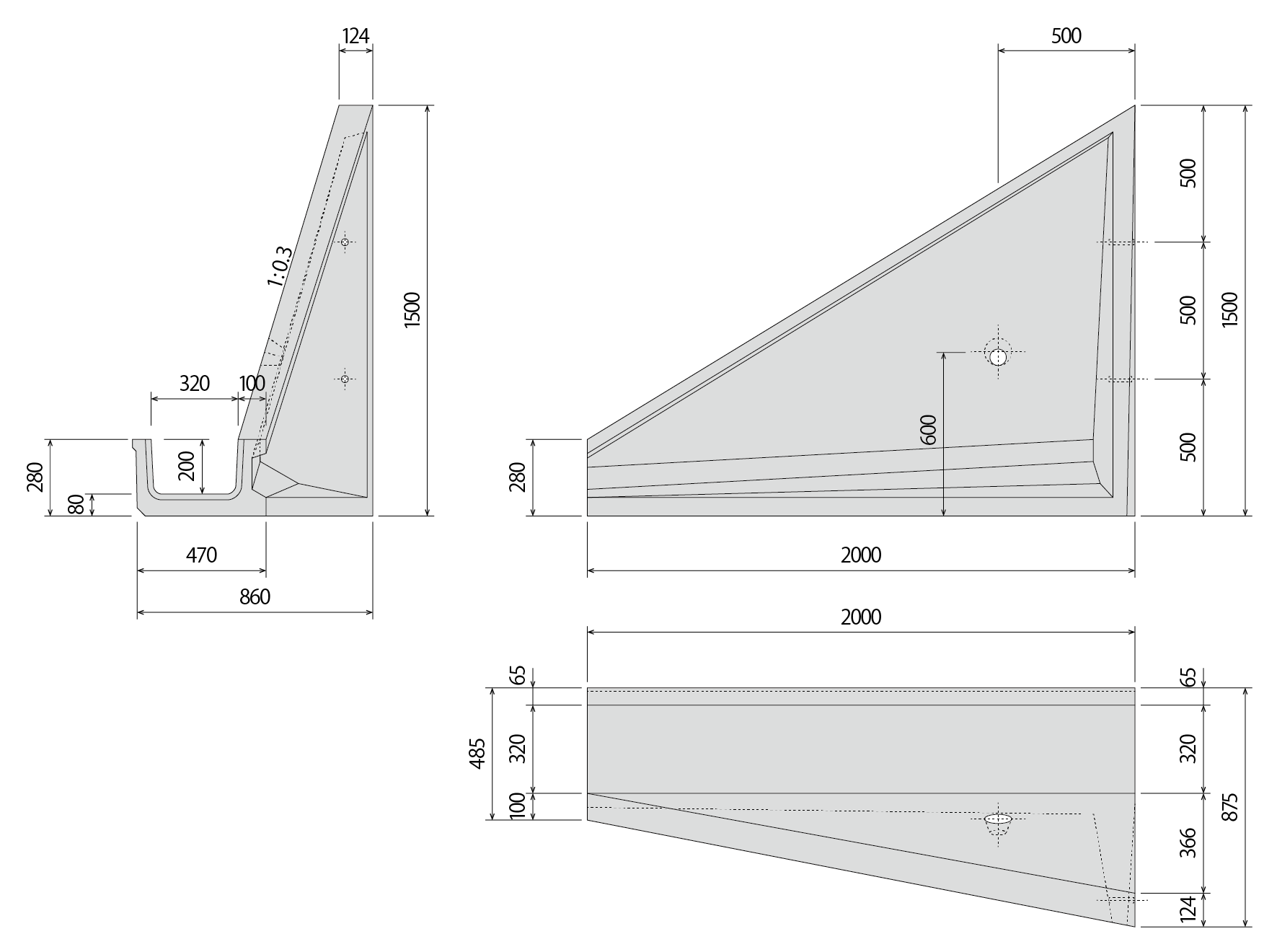

FL-SK F-26

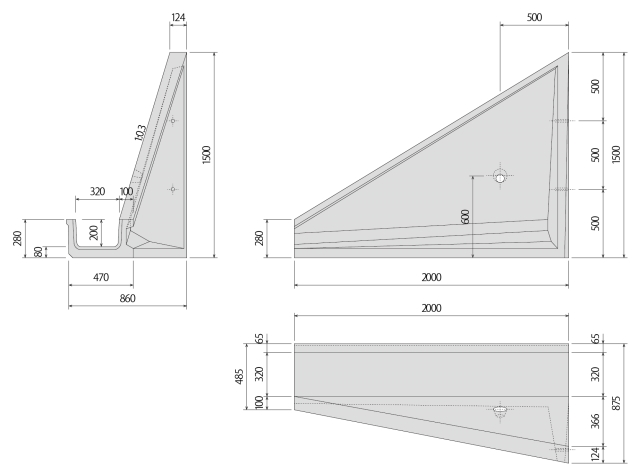

FL-S(320)280-1500

参考重量 720 kg

FL-SK F-27

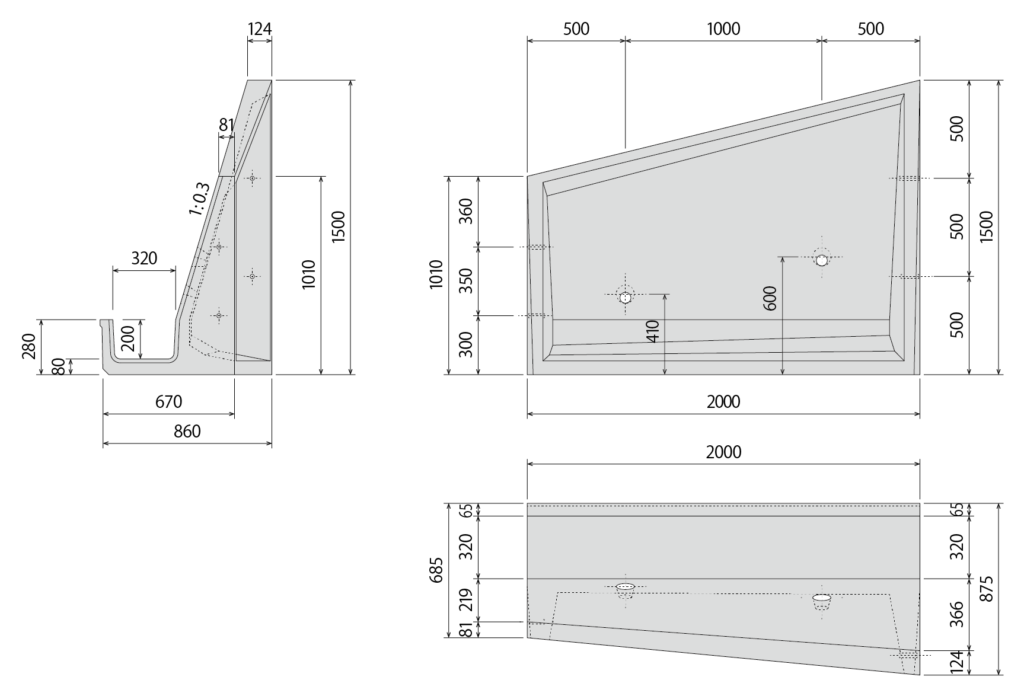

FL-S(320)1010-1500

参考重量 960 kg

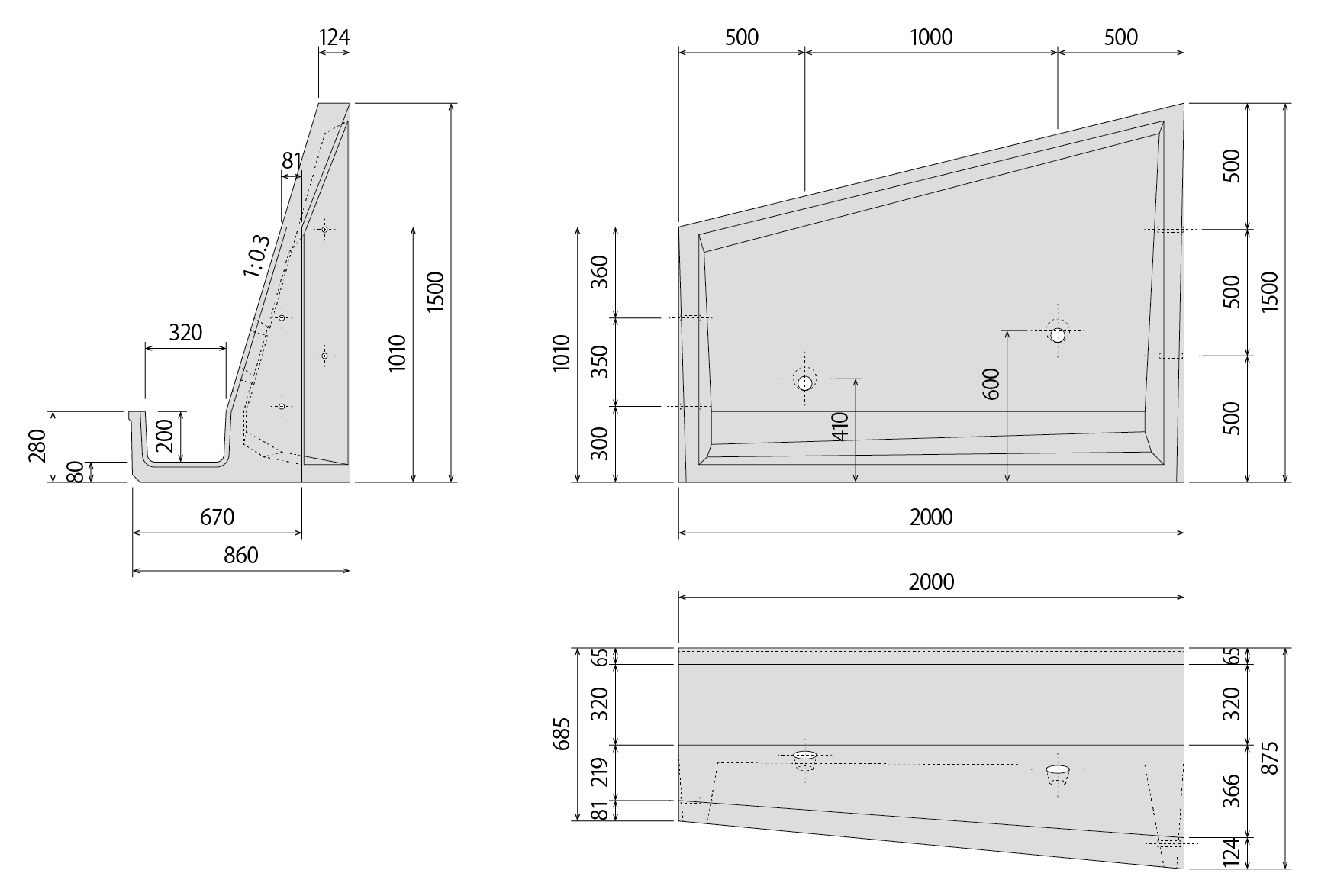

FL-SK F-28

FL-S(320)1540-2000

参考重量 1,980 kg

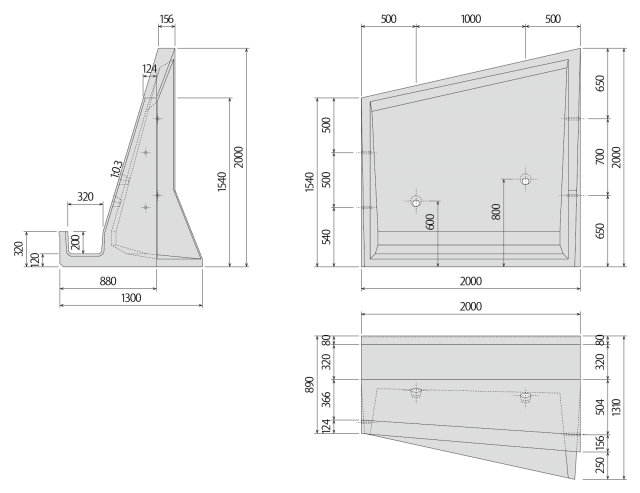

FL-SK F-29

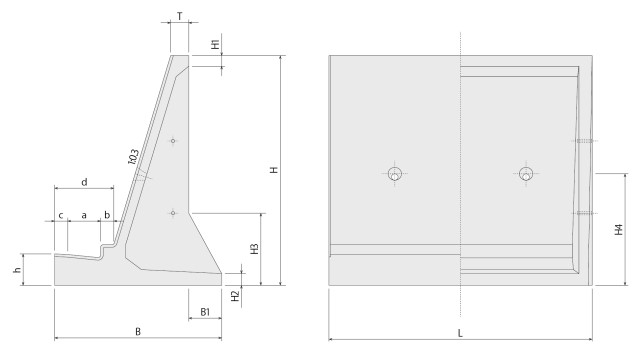

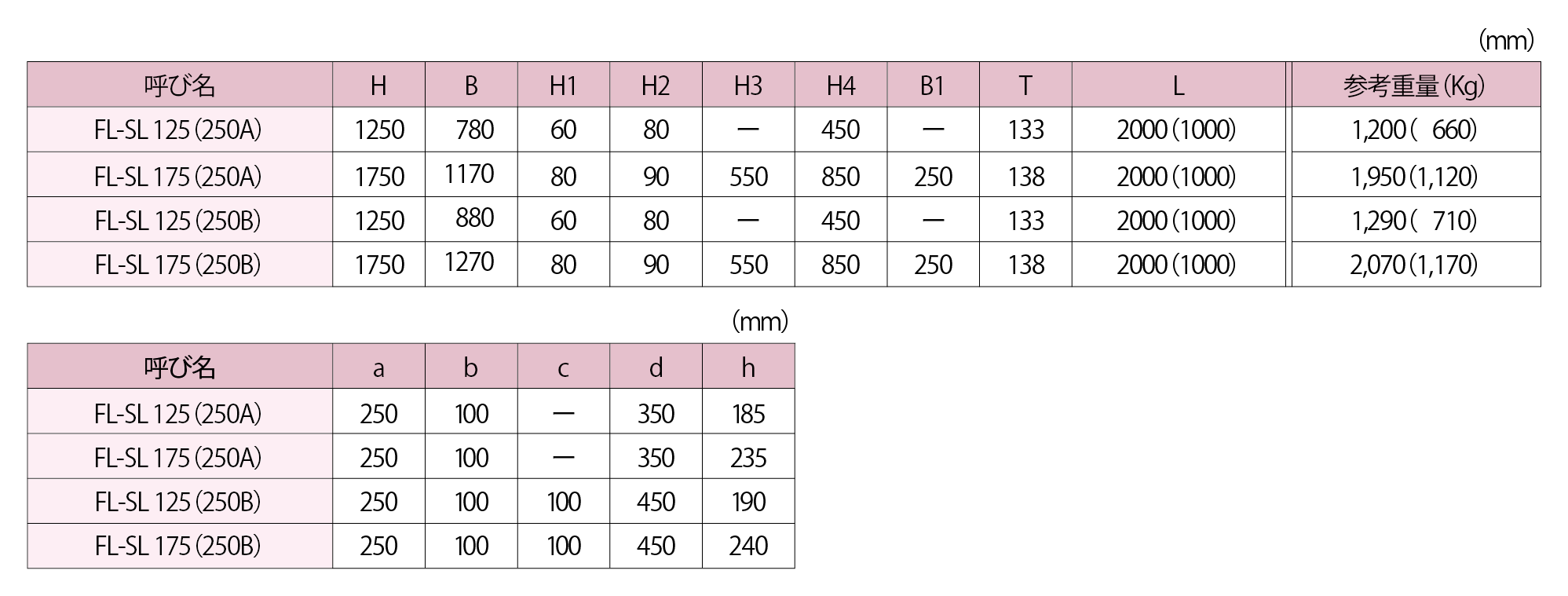

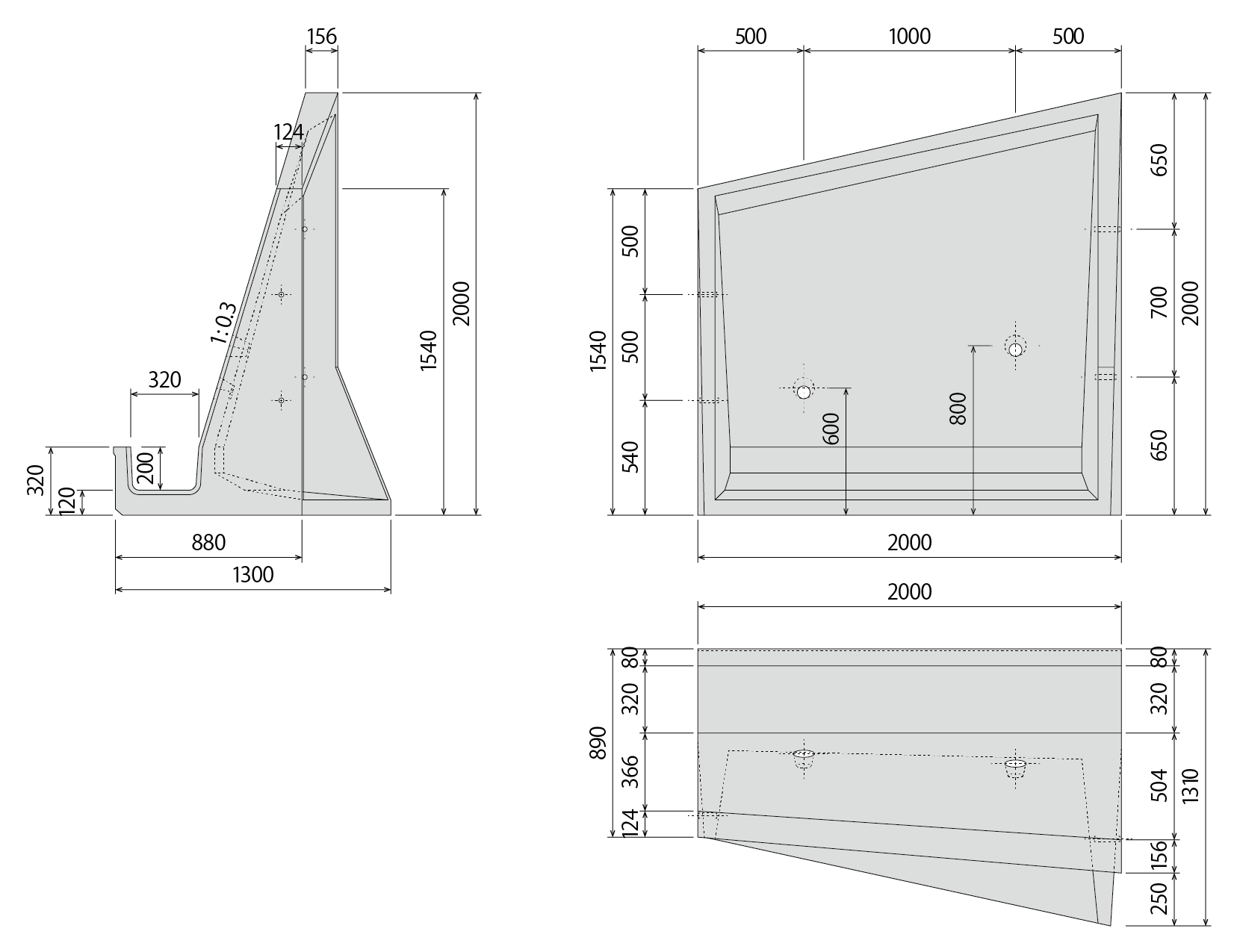

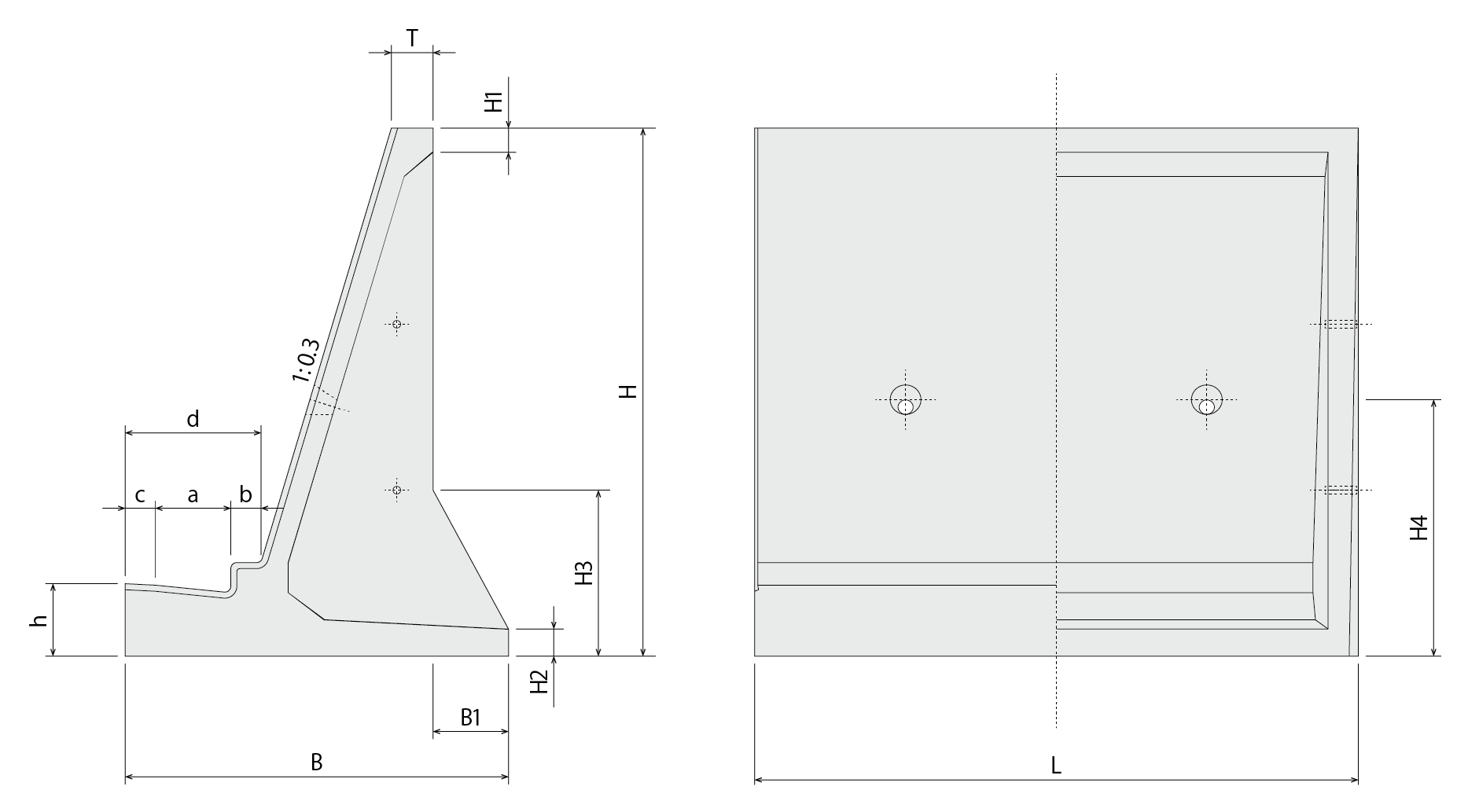

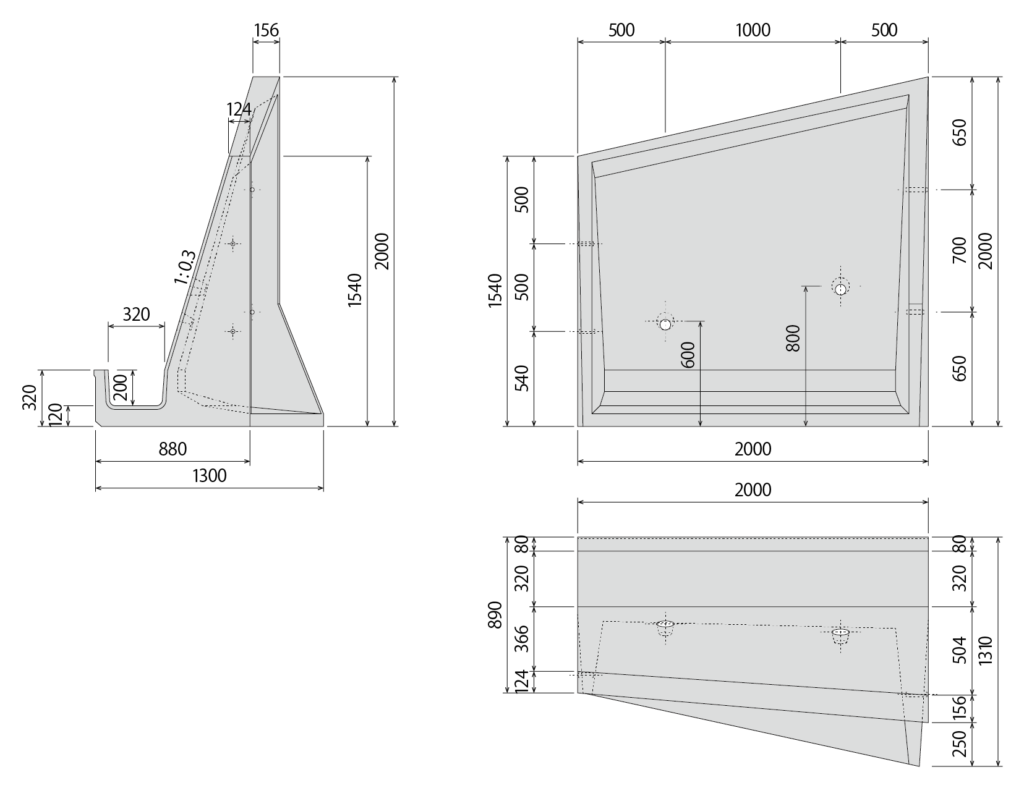

形状寸法図 L形側溝

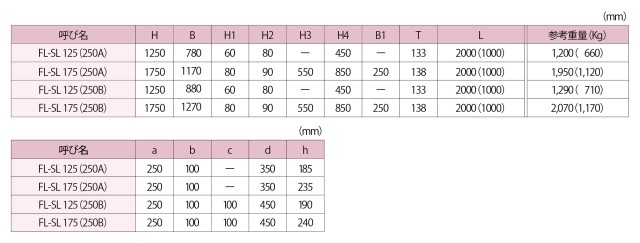

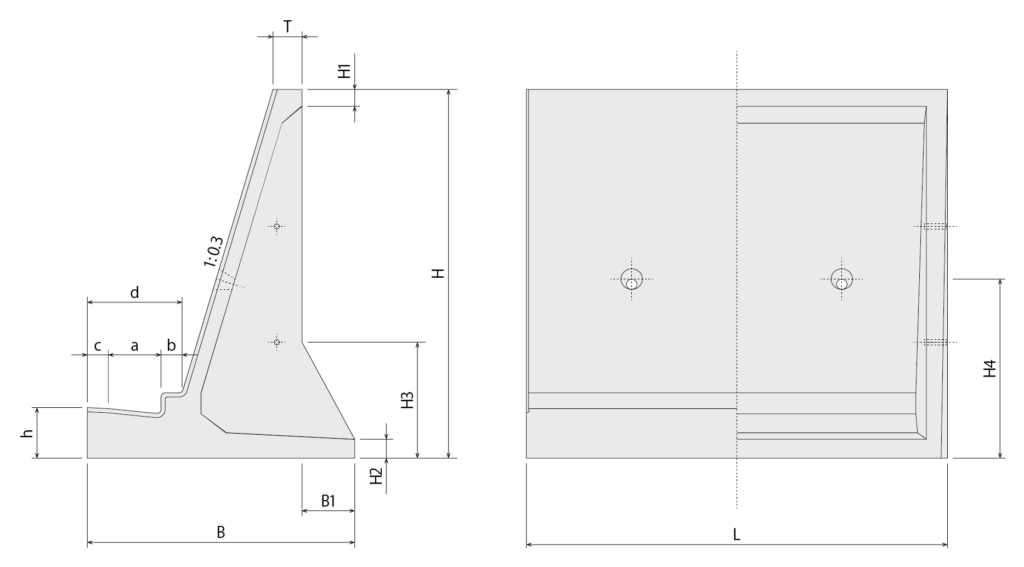

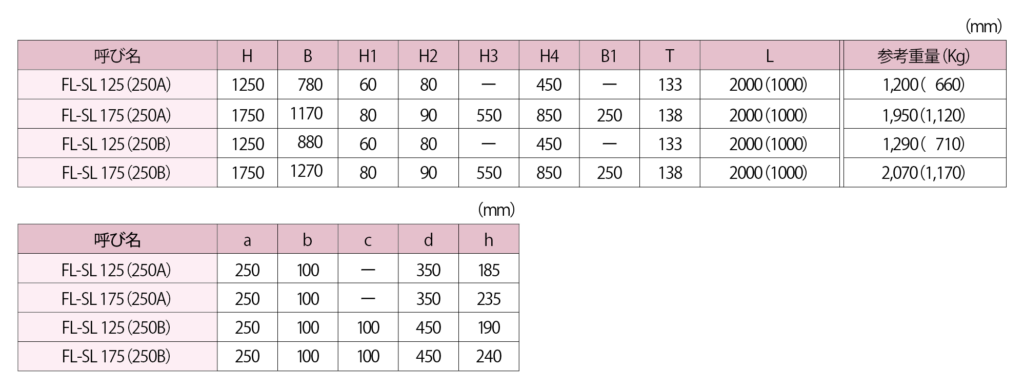

FL-SK F-30FL-SK F-31

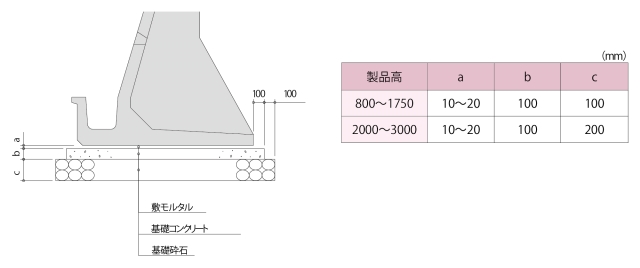

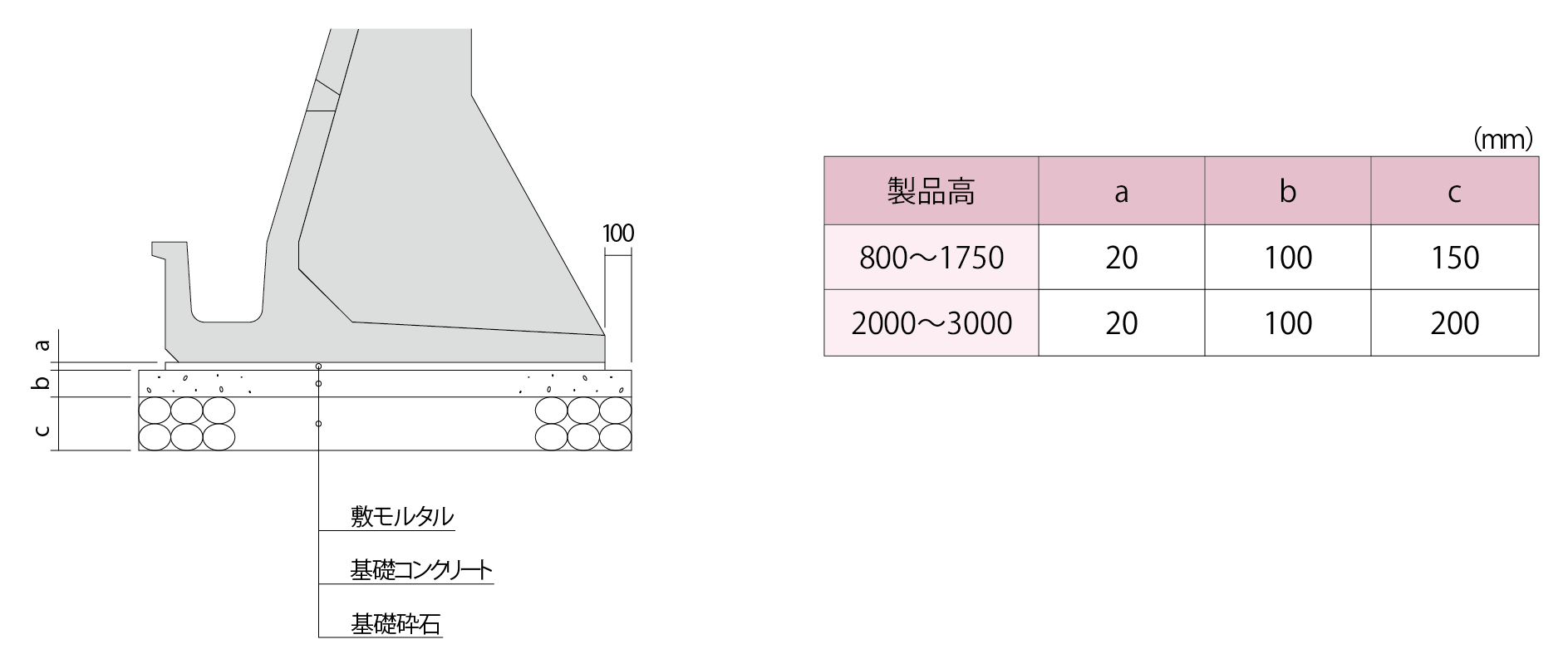

基礎構造図

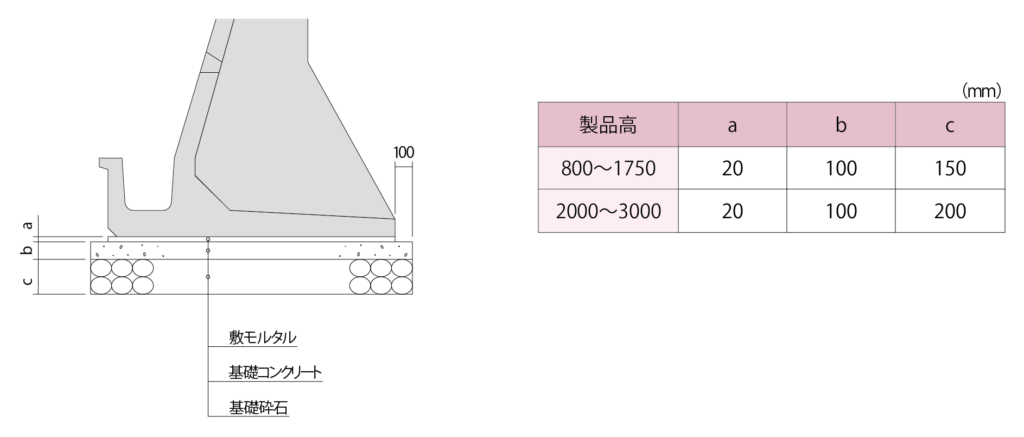

FL-SK F-32

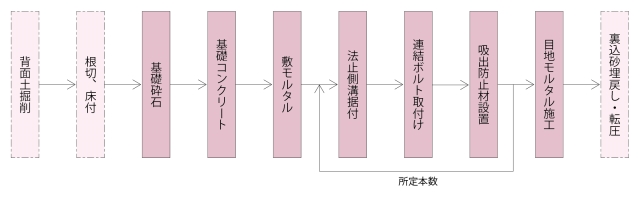

施工手順

FL-SK F-33

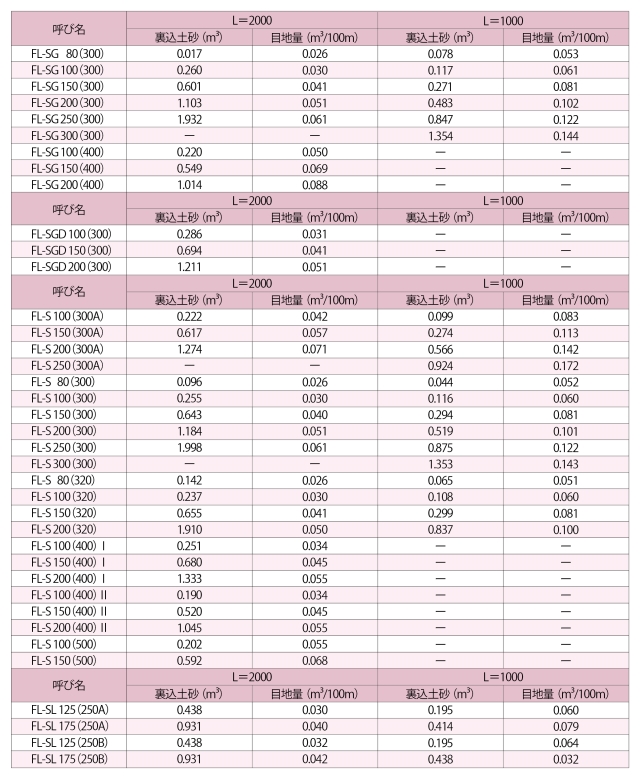

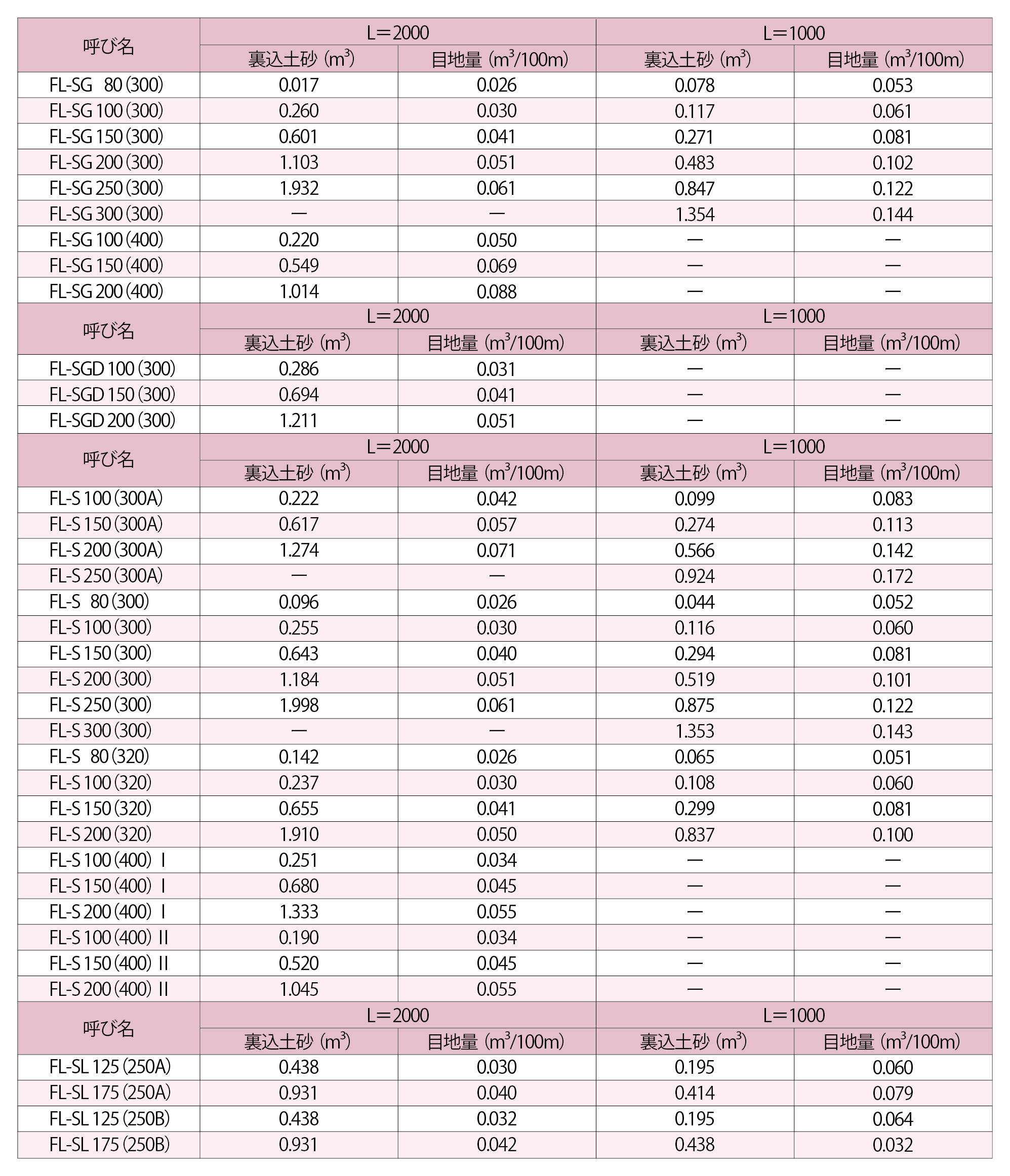

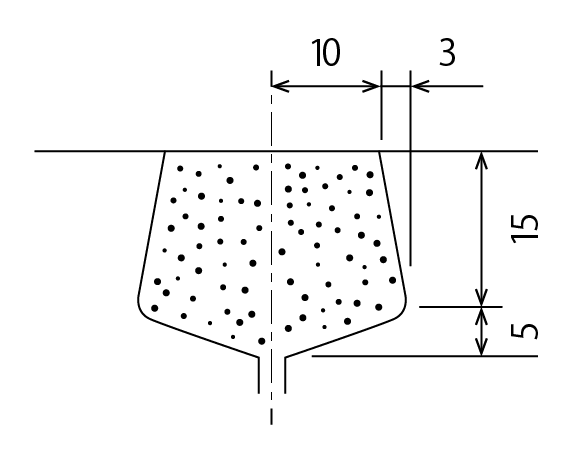

目地部詳細及び裏込土砂規格表

FL-SK F-34FL-SK F-35
