L型擁壁 FL-JL道路用法止ブロック

FL-JL P2

高さ5.0mまでの汎用性の高い道路用L型擁壁です。

PDFダウンロードはこちら

特長

  1. 製品の高さは750mm~5000mmまで対応できます。
  2. 上載荷重はQ=10kN/m²まで対応できます。
  3. 背面盛土に対応できます。(※条件は担当係員にご相談下さい。)
  4. R≧60mまでの曲線に対応できます。
  5. 製品の天端を斜切りにすることができます。その勾配は25%以下とします。
  6. 製品長は1000mmまで短尺加工できます。

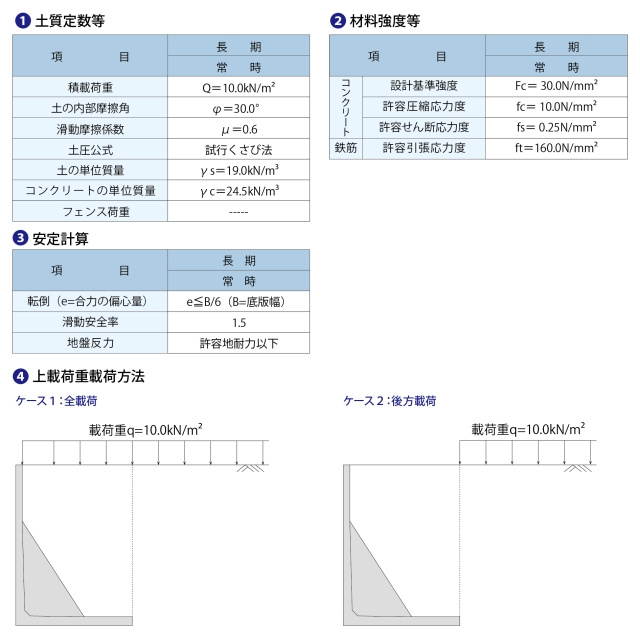

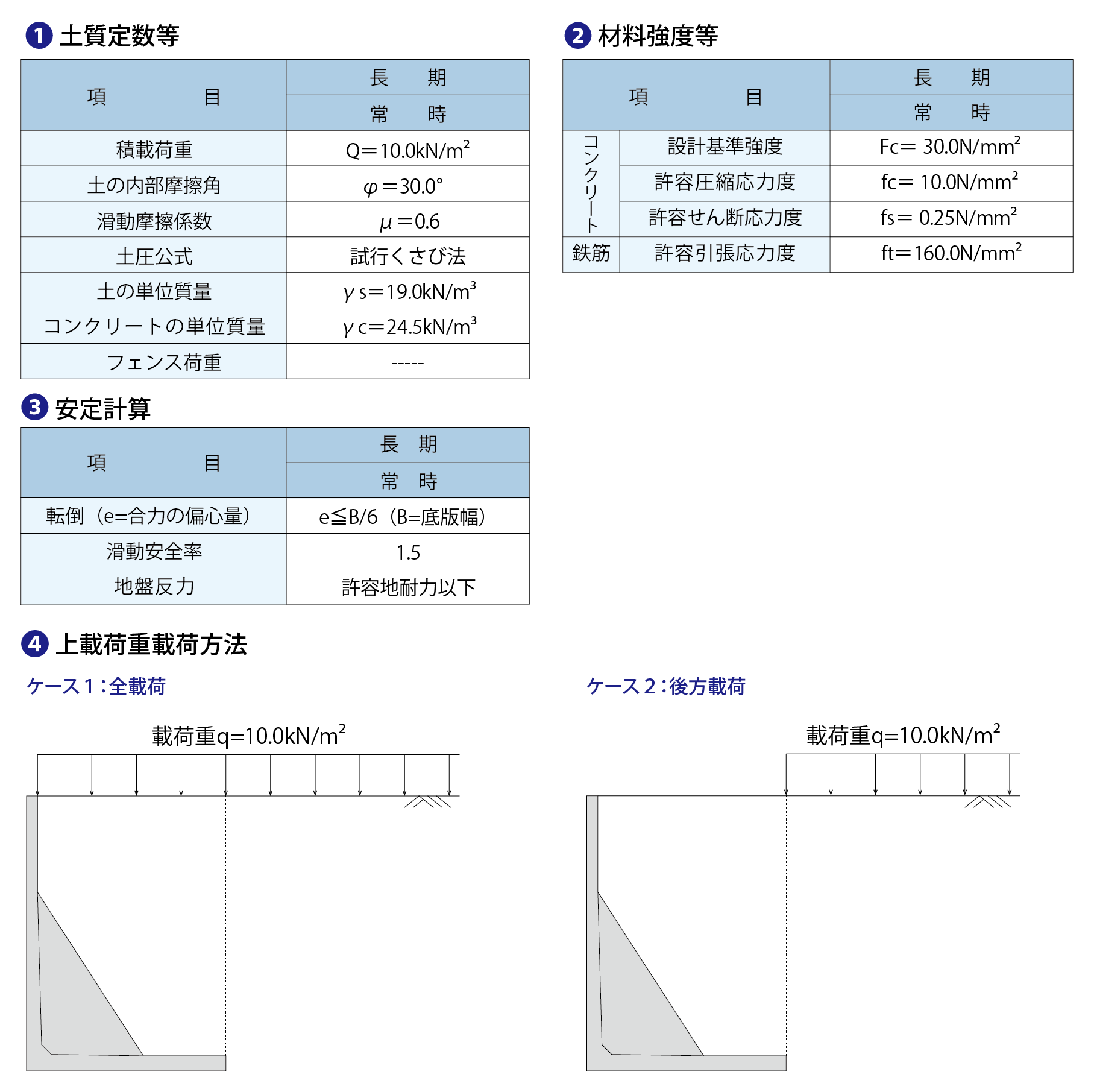

設計条件

FL-JL F-01

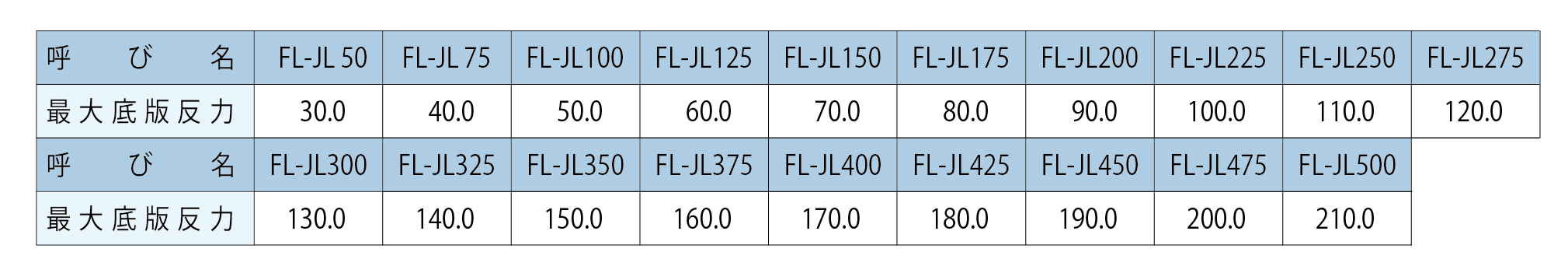

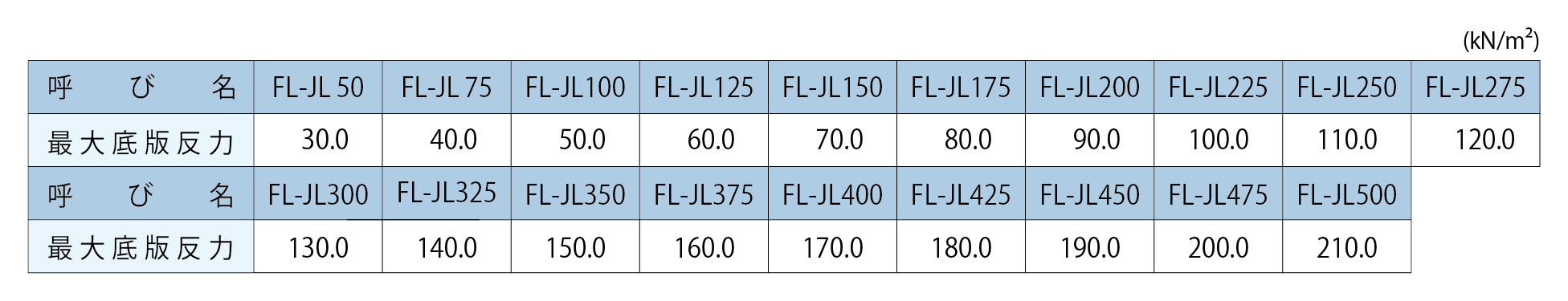

必要地耐力

FL-JL F-02

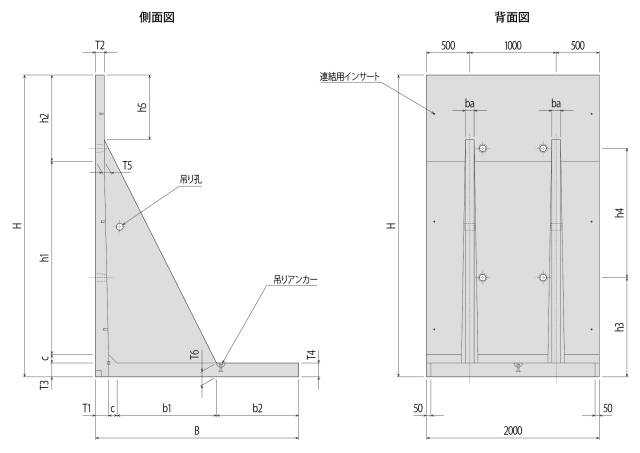

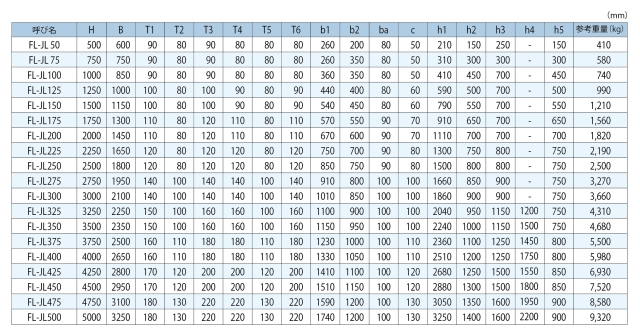

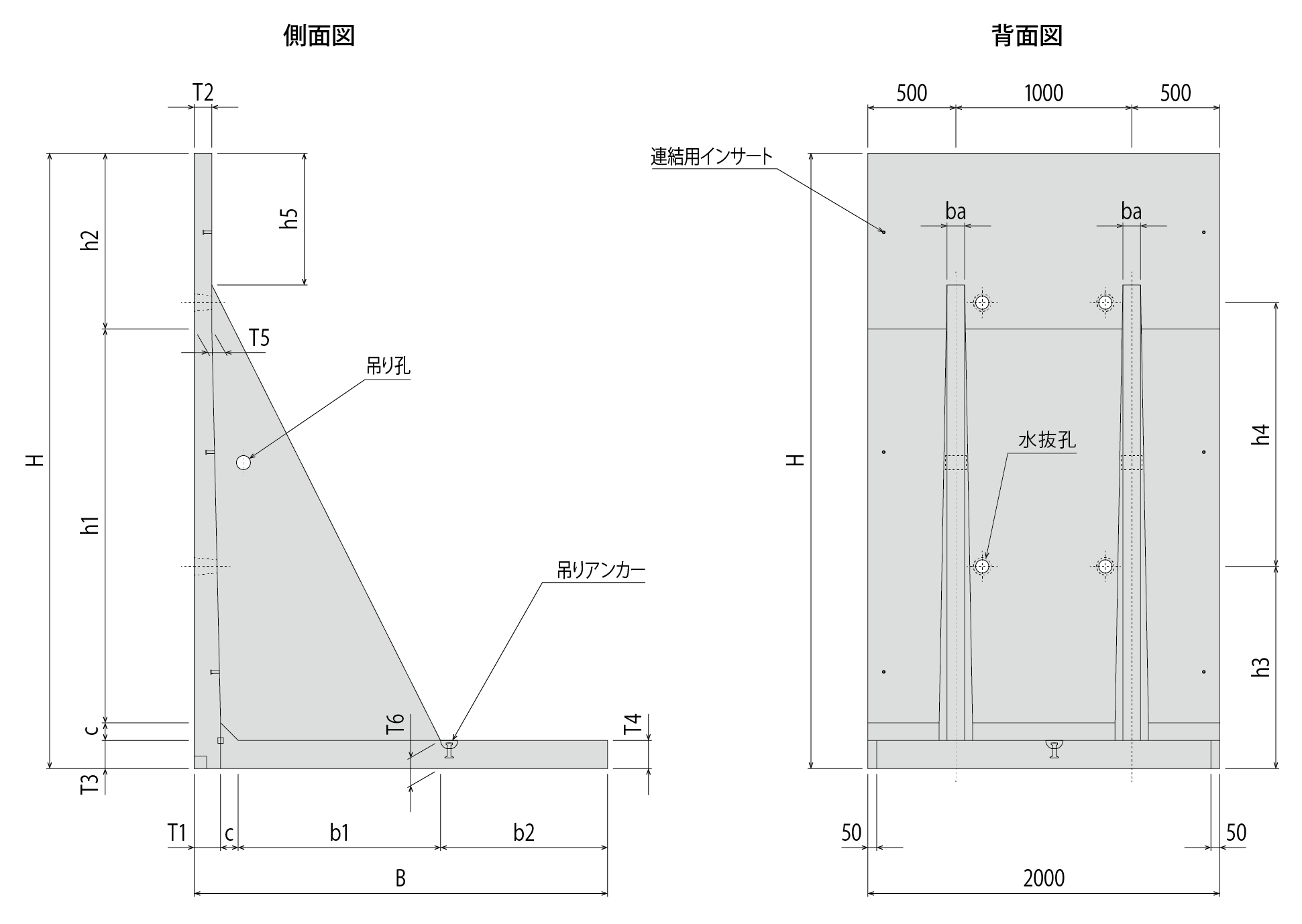

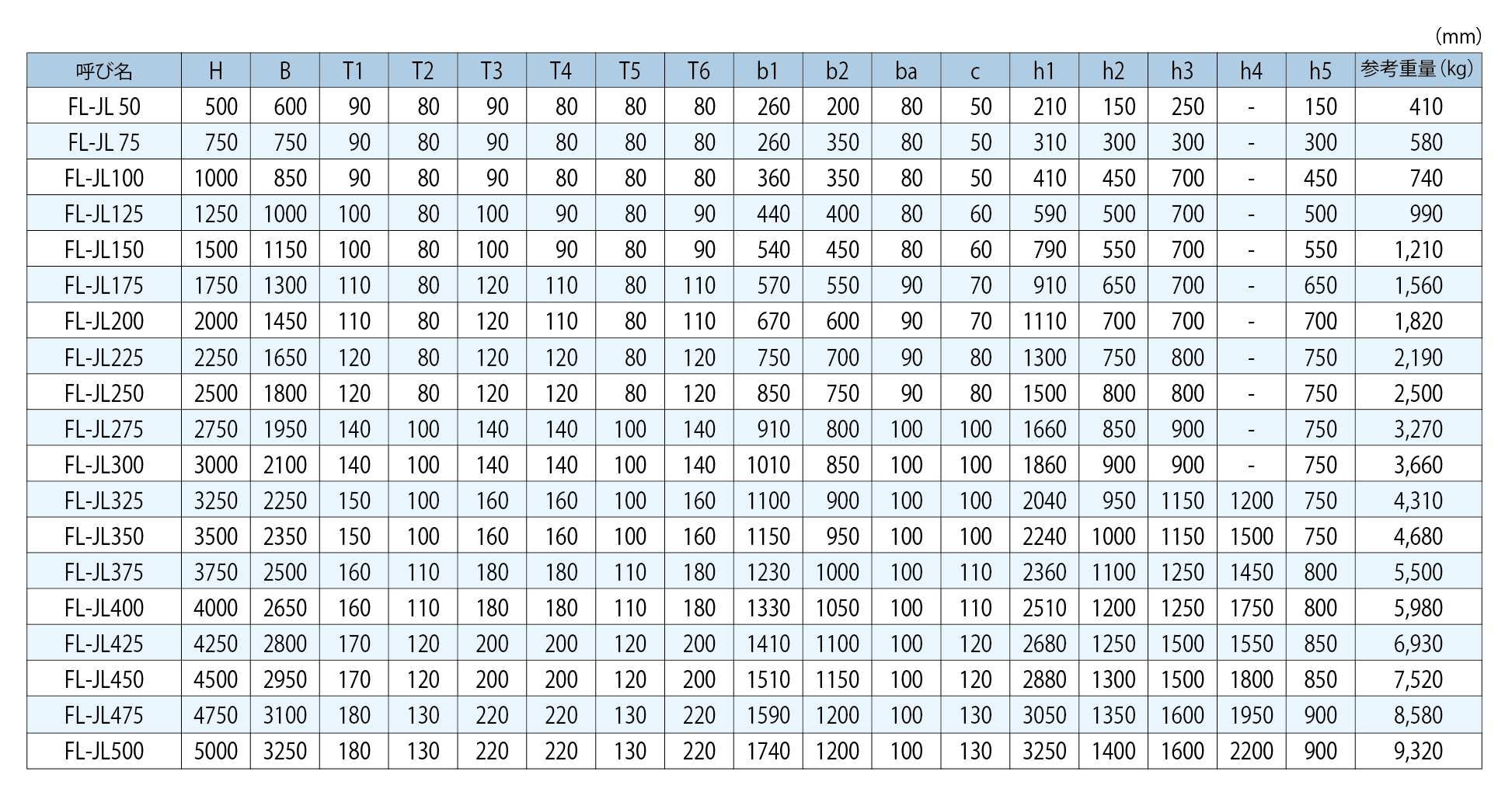

形状寸法図

FL-JL F-03

FL-JL F-04

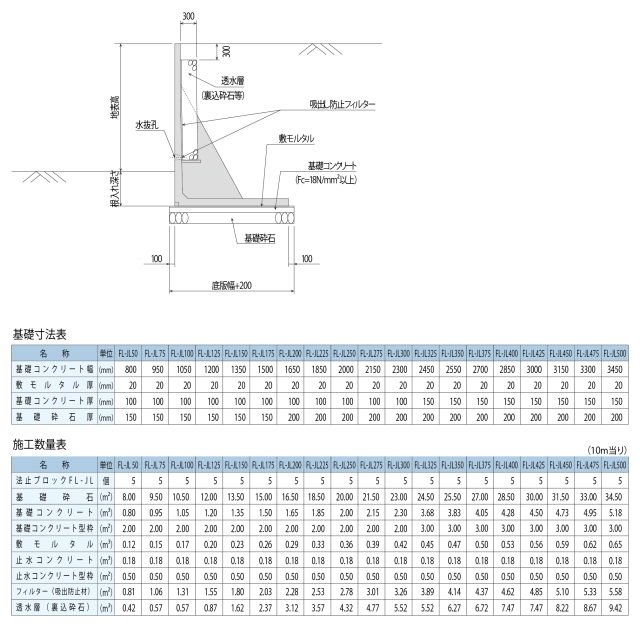

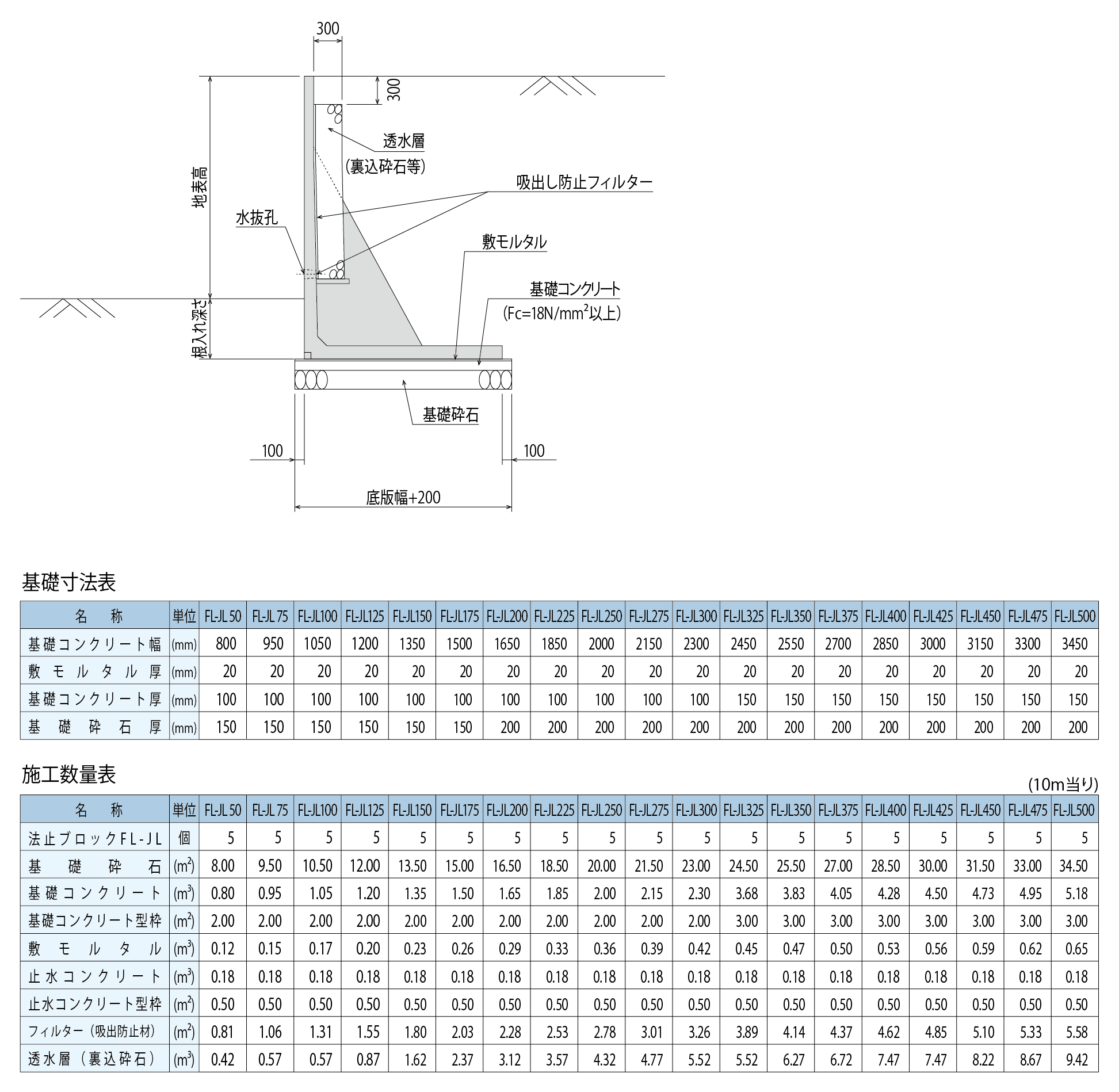

標準施工断面図

FL-JL F-05

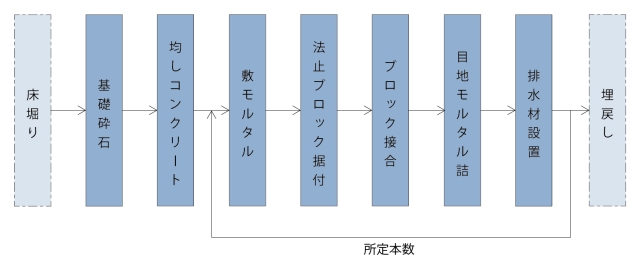

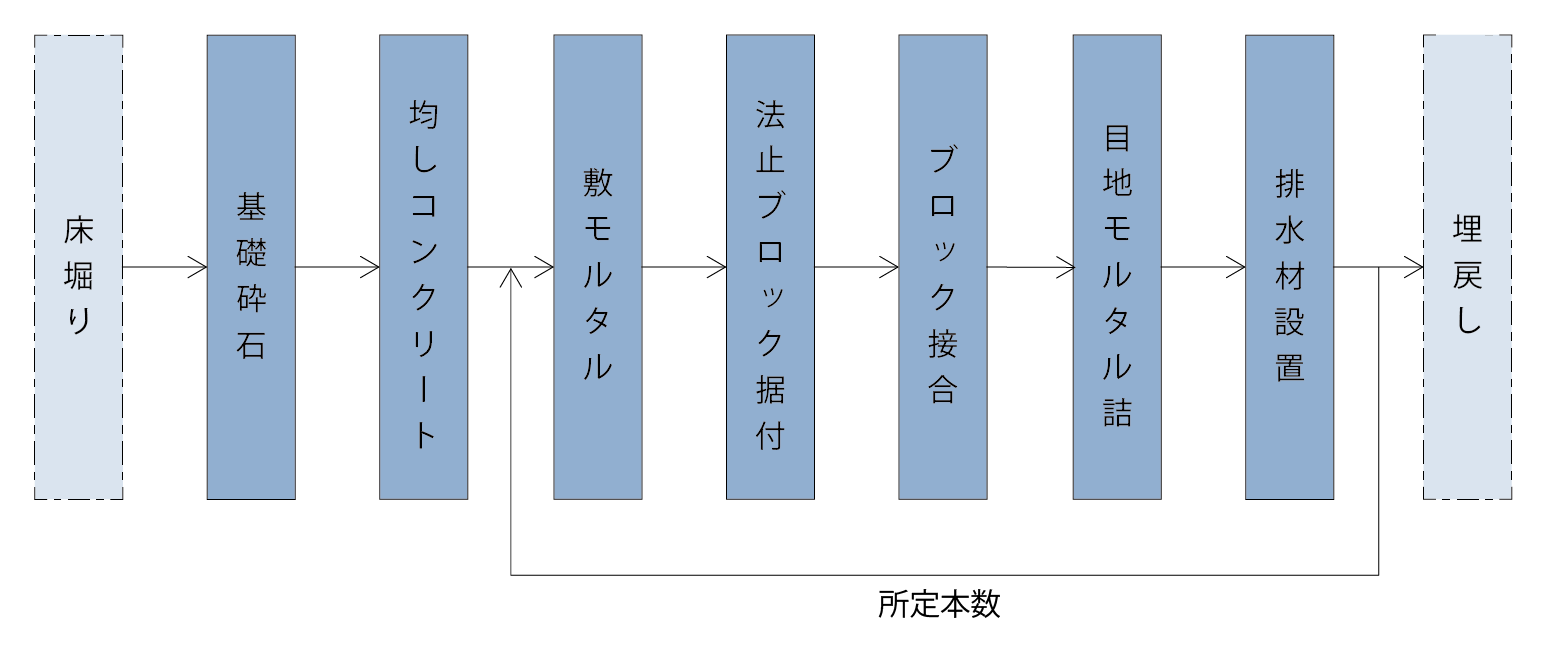

施工手順

FL-JL F-06
