法止側溝 盛土タイプ側溝付擁壁

擁壁と落蓋式側溝が一体化された製品です。盛り土断面にも適応します。

PDFダウンロードはこちら

特長

  1. 上載荷重はQ=10kN/m²まで対応できます。
  2. 背面盛土に対応できます。(※条件は担当係員にご相談下さい。)
  3. 製品の天端を斜切りにすることができます。その勾配は25%以下とします。

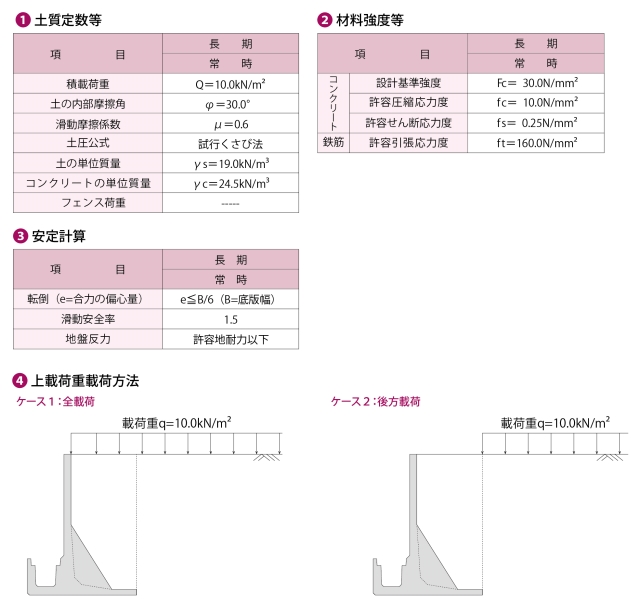

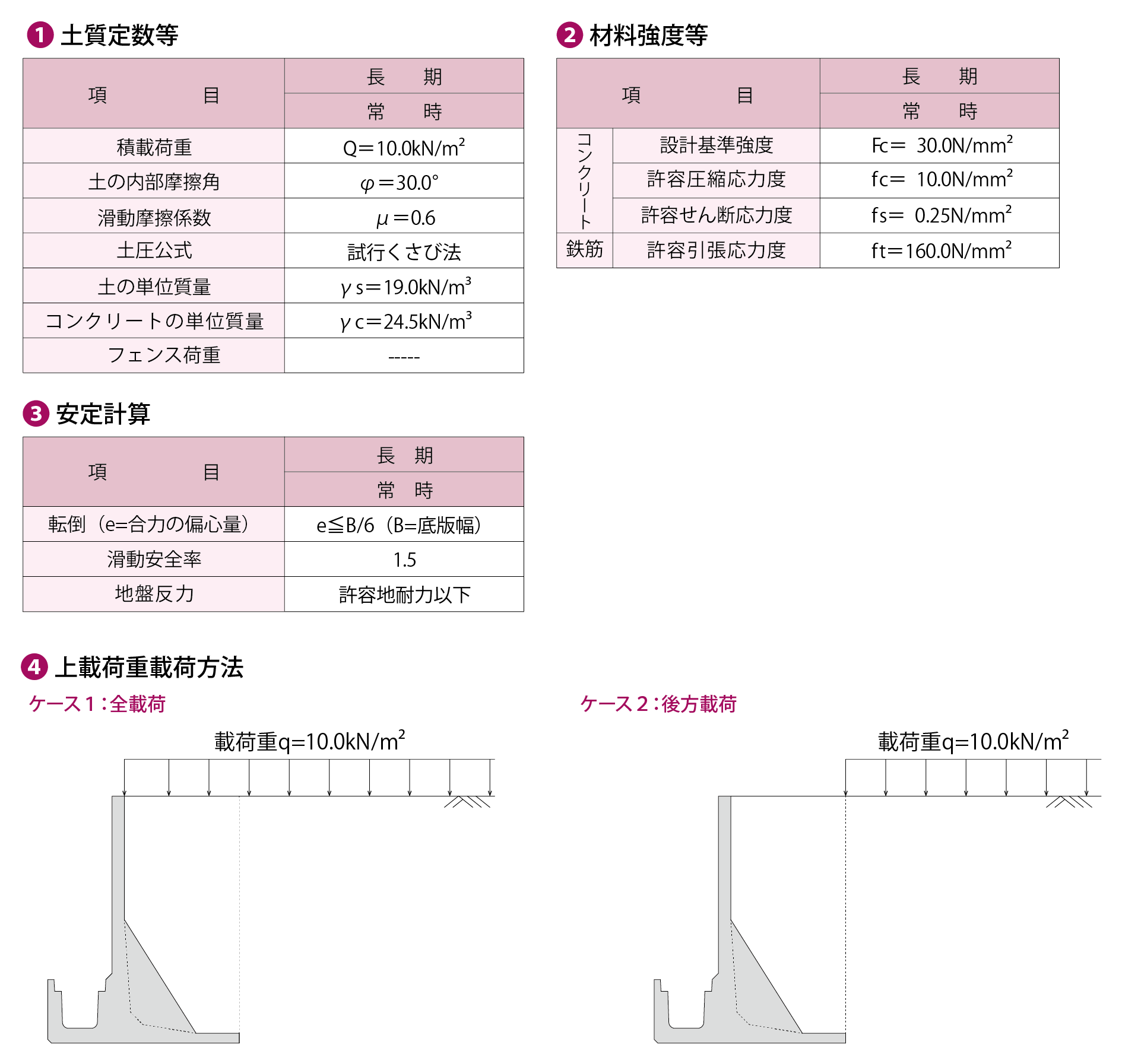

設計条件

FL-SM F-01

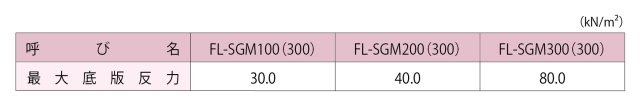

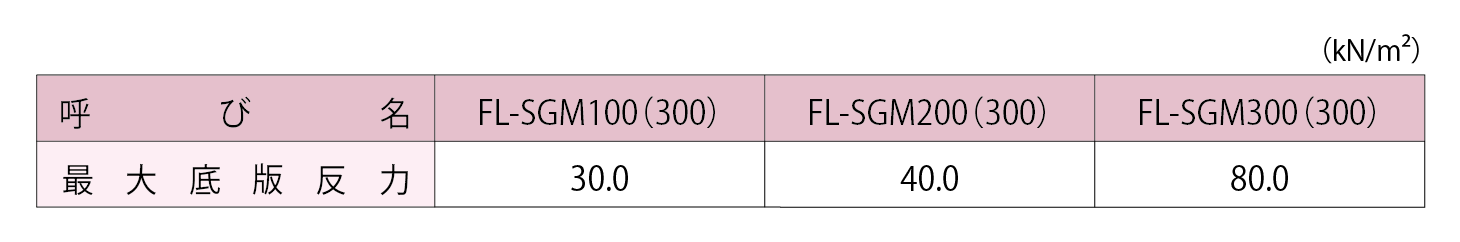

必要地耐力

FL-SM F-02

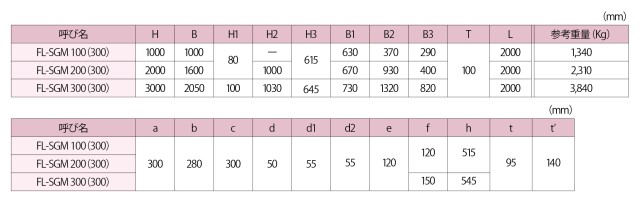

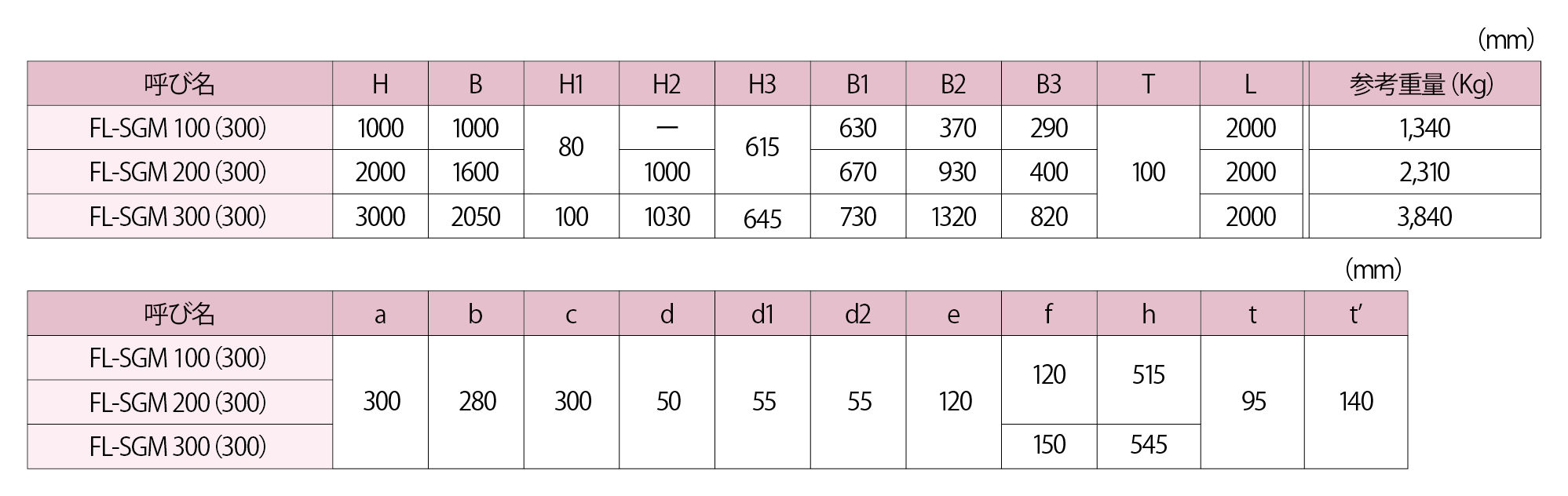

形状寸法図

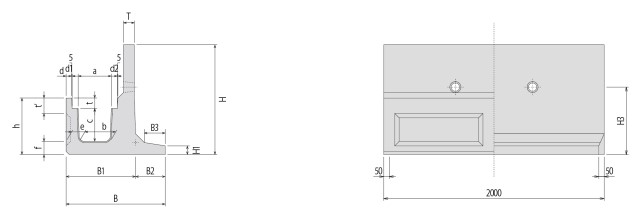

FL-SGM100(300)

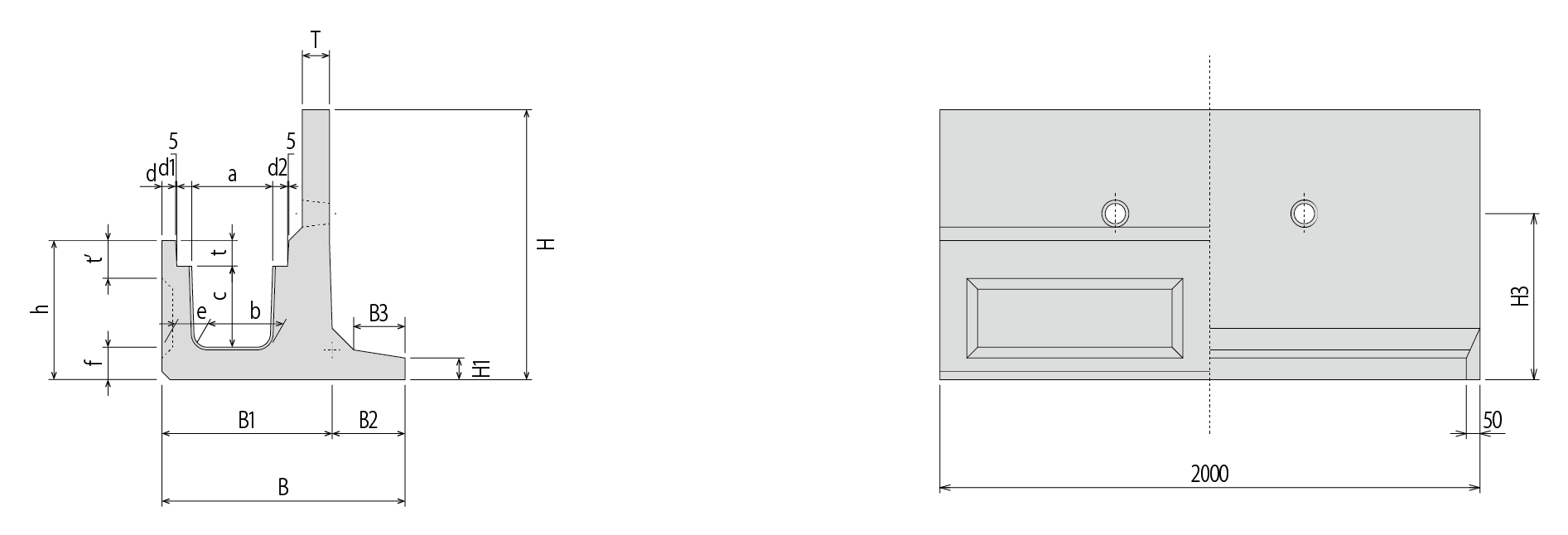

FL-SM F-03_1

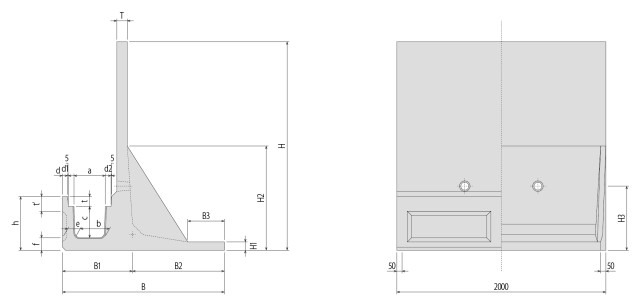

FL-SGM100(300)/FL-SGM200(300)

FL-SM F-03_2

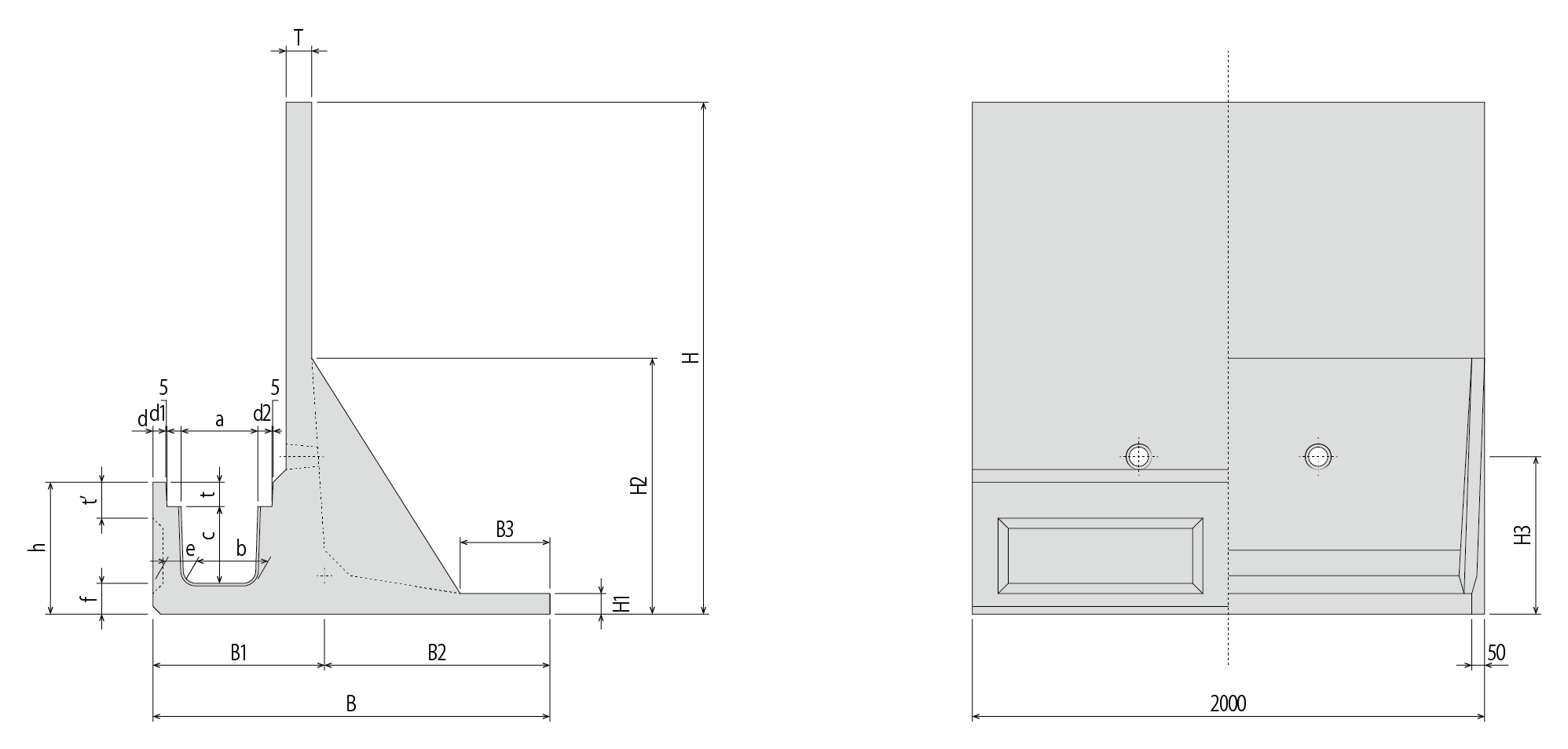

FL-SM F-04

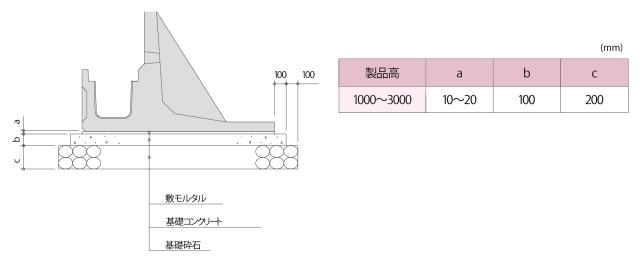

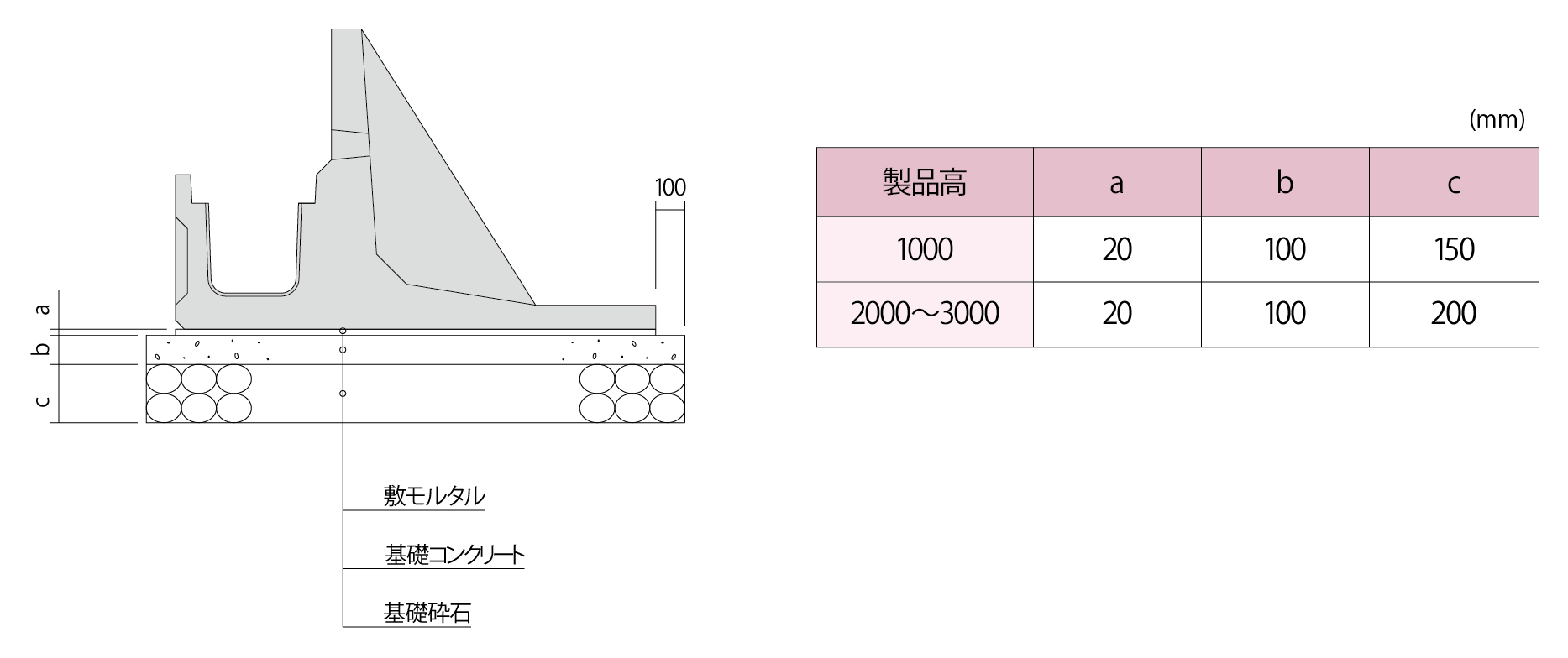

基礎構造図

FL-SM F-05

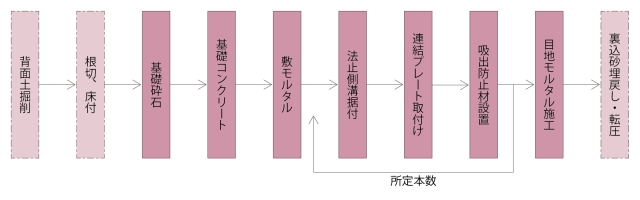

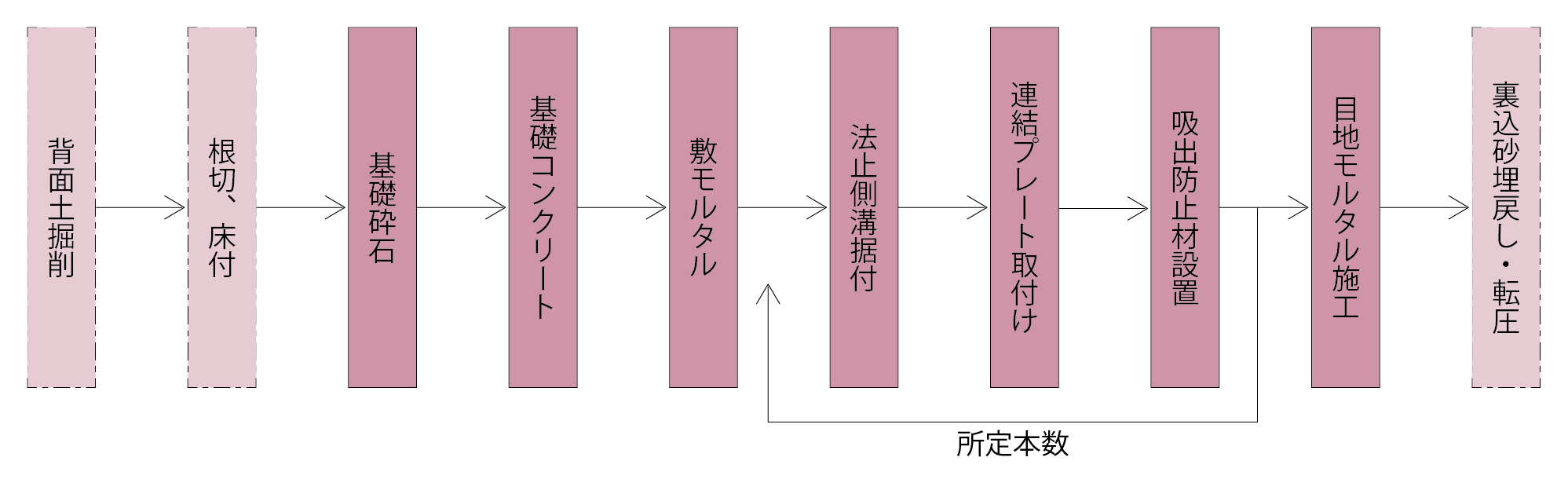

施工手順

FL-SM F-06
