<生産終了>L型擁壁 FL-X道路用法止ブロック

高さ3.0mまでの汎用性の高い道路用L型擁壁です。

PDFダウンロードはこちら

2021年6月20日を以て生産を終了しております。

特長

  1. 製品の高さは500mm~3000mmまで対応できます。
  2. 上載荷重はQ=10kN/m²まで対応できます。
  3. 背面盛土に対応できます。(※条件は担当係員にご相談下さい。)
  4. R≧60mまでの曲線に対応できます。
  5. 製品長は1000mmまで短尺加工できます。
  6. 製品の天端を斜切りにすることができます。その勾配は25%以下とします。
  7. 周囲の景観に配慮した、前壁にデザインを施したタイプも選択できます。

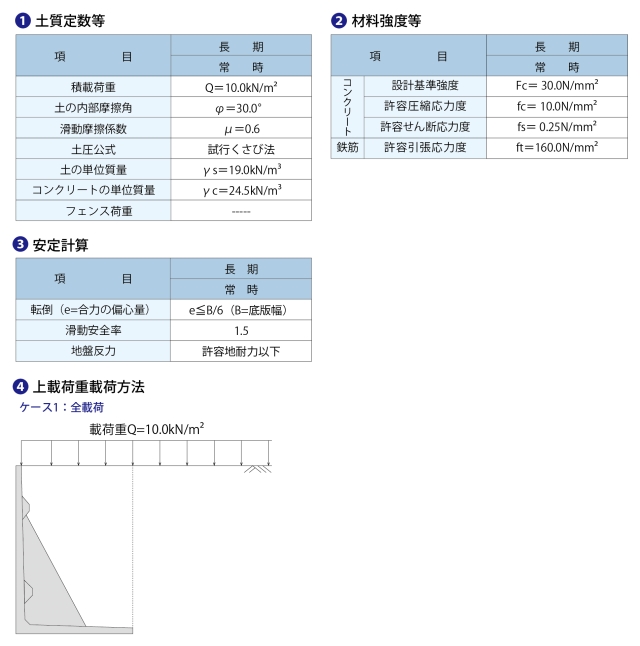

設計条件

FL-X F-01

必要地耐力

FL-X F-02

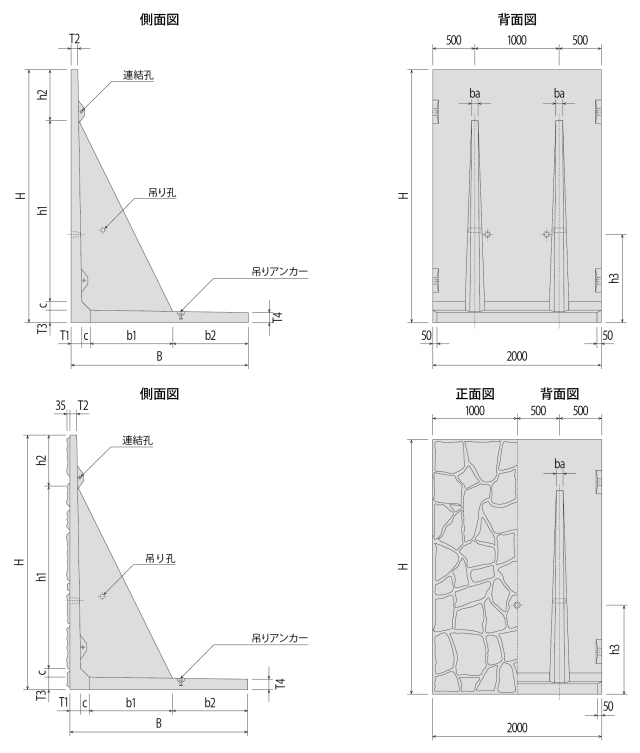

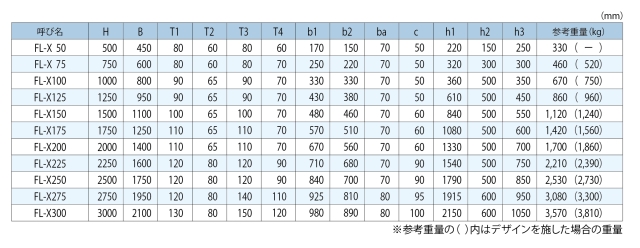

形状寸法図

FL-X F-03FL-X F-04

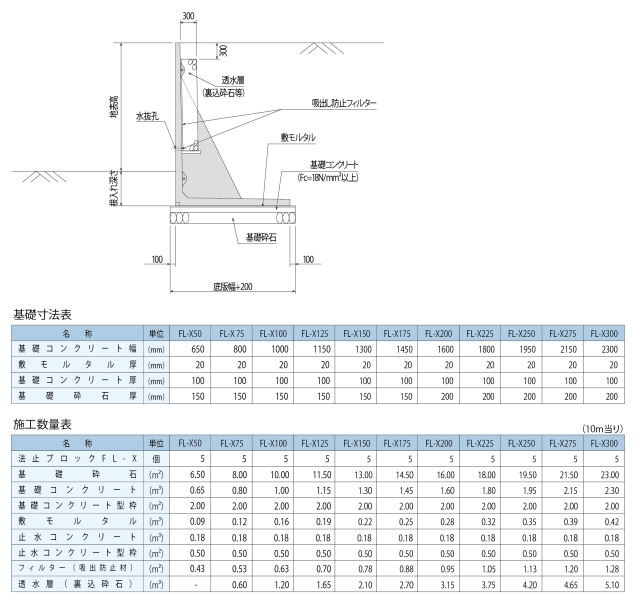

標準施工断面図

FL-X F-05

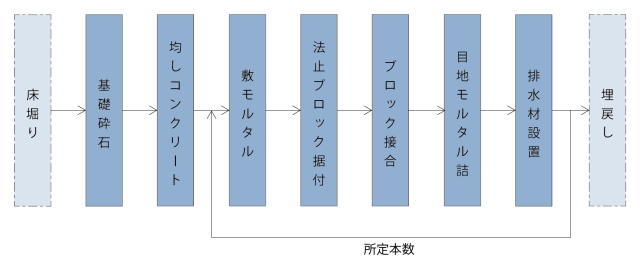

施工手順

FL-X F-06
